магнитным приводом автоматически.

Для выключателей с ручным дистанционным приводом рукоятка ручного дис-

танционного привода укреплена на двери распределительного устройства и через

рычаг кинематически связана с ручкой выключателя и позволяет оперировать вы-

ключателем при закрытой двери распределительного устройства.

Выключатели имеют исполнение с устройством для запирания ручки в положе-

нии «Отключено» (рисунок 1а). Выключатели с ручным дистанционным приводом

всегда имеют устройство для запирания (рисунок 1б).

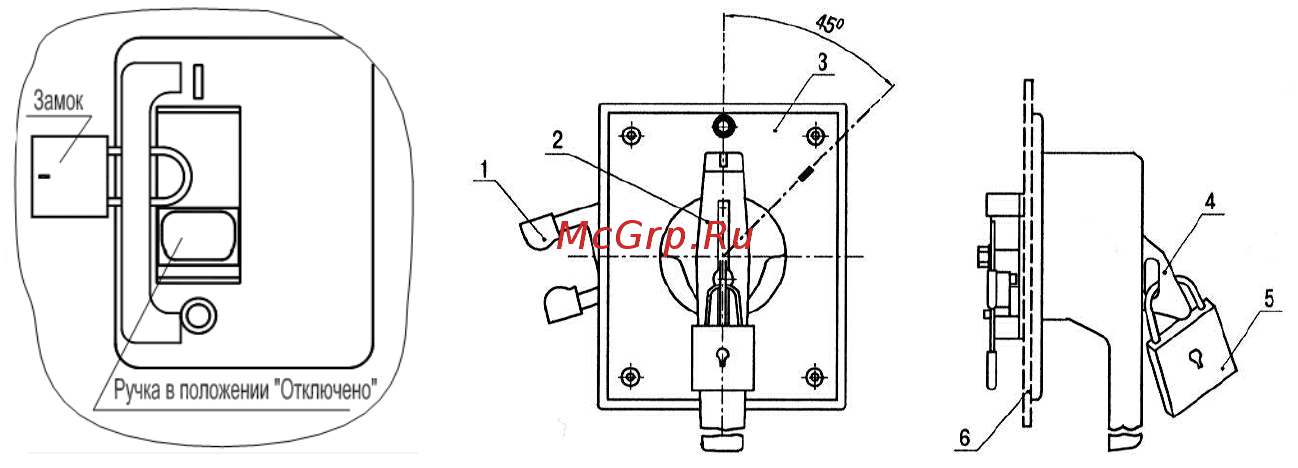

а) выключателей стационарного исполнения, б) выключателей с ручным дистанционным приводом (1 – по-

водок привода, 2 – рукоятка, 3 – основание,

4 – пластина, 5 – замок, 6 – дверь распределительного устройства).

Рисунок 1 – Запирающее устройство в положении «Отключено»

Выключатель выдвижного исполнения приведен в приложении Б, рисунки Б.6

– Б.8.

Выключатель состоит из выключателя с розетками вставных контактов и основа-

ния со штырями вставных контактов.

Штыри снабжены плоскими выводами для присоединения внешних проводников.

На корпусе выключателя установлены две рейки зубчатой передачи с направ-

ляющими, в которые входят стойки, укрепленные на основании двумя шпильками.

На стойках находятся рукоятки, с помощью которых выключатель перемещают из

рабочего положение в «контрольное» и обратно, а также в положение, из которого

можно начать извлечение выключателя или установку его на основание. Фиксиро-

вание выключателя в указанных положениях осуществляется с помощью пластин,

установленных на рукоятках. При нажатии пластин в направлении П происходит

освобождение фиксаторов из отверстий на стойках. После этого можно переме-

щать выключатель в требуемое положение одновременным нажатием рукояток до

попадания фиксаторов в соответствующие отверстия.

Выключатель имеет блокировку перемещения и блокировку механизма. Блоки-

ровка перемещения состоит из штоков (индикаторов) Е и К (рисунок Б.8), связан-

ных с подвижной контактной системой выключателя. В положении «Включено»

(при замкнутом положении главных контактов) шток Е выходит за стойку через

отверстие, фиксируя выключатель. В этом случае индикатор К утоплен в отвер-

стии. При перемещении рукоятки выключателя в положение «Отключено» (при

разомкнутом положении главных контактов) шток Е будет утоплен заподлицо с

поверхностью рейки выключателя, что позволяет перемещать выключатель в тре-

буемое положение. Индикатор К в этом случае выдвигается над поверхностью вы-

ключателя.

Блокировка механизма состоит из штока и пружин.

Под воздействием пружины шток не позволяет работать механизму выключателя

до тех пор, пока шток не будет поджат заподлицо с опорной поверхностью корпуса

выключателя. Оперировать выключателем можно в рабочем положении – в этом

случае выключатель, а вместе с ним и шток поджаты к основанию. В «контроль-

ном» положении шток поджимается при помощи кулачка, при повороте рукоятки в
