Таблица 2 - Основные технические характеристики выключателей

Параметр

ВБУ-М30-

100У-111х-СА

ВБУ-М30-

100У-411х-СА

Рабочий диапазон температур

-25°С…+60°С

Частота пьезоизлучателя

400 кГц

200 кГц

Угол наклона объекта воздействия к относительной оси

выключателя, не более

± 3,5 ˚ ± 3,5 ˚

Слепая зона (зона нечувствительности перед пьезо-

элементом)

6 см 20 см

Зона чувствительности

6…15 см

20…100 см

Дифференциальный ход (гистерезис) ближней и даль-

ней границы

5мм

Программируемая зона чувствительности с учетом

гистерезиса

6,5…14,5 см 20,5…99,5 см

Минимальное значение между дальней и ближней

границей

15мм

Температурный дрейф

0,17%/˚С

Номинальное напряжение питания

24 В

Допустимый диапазон напряжений питания

20…30 В

10…30 В

Максимальный ток нагрузки

200 мА

Падение напряжения на выключателе, не более

0,5 В

Собственный ток потребления, не более

100 мА

Время готовности, не более

300 мс

Габаритные размеры без учета кабеля

∅30х100 мм

Стандартная длина кабеля подключения

2 м

Масса (с кабелем стандартной длины), не более

0,3 кг

3.5 Принцип работы ВБУ:

Излучателем ультразвуковых колебаний и приемником отраженного от объекта сигнала является пьезоэле-

мент. Длительность времени между излучением сигнала и его приемом зависит от удаленности объекта воз-

действия от выключателя. Данное время измеряется и сравнивается с запрограммированными значениями

ближней и дальней границы зоны чувствительности. Ближняя и дальняя граница зоны чувствительности про-

граммируется с помощью кнопок.

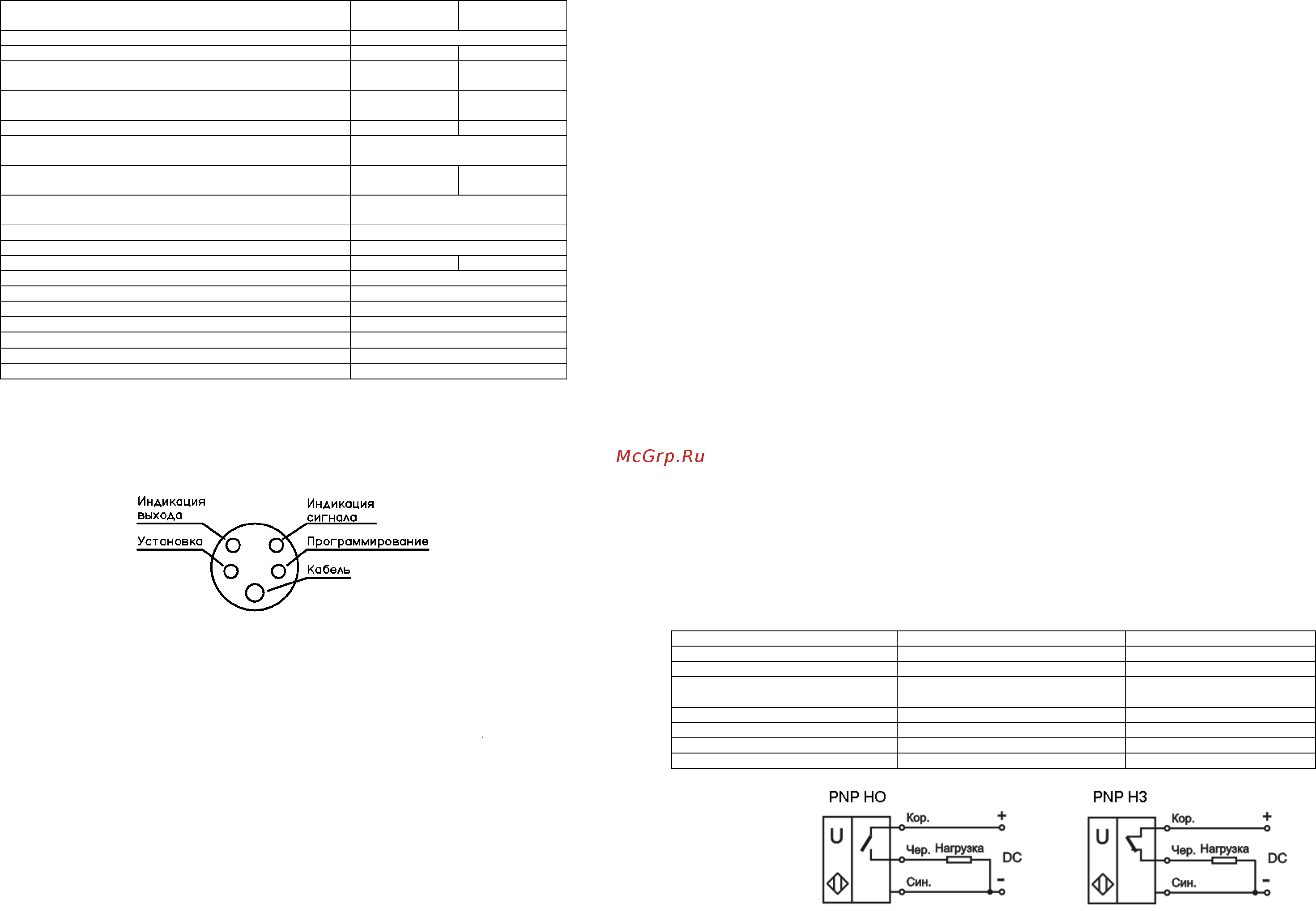

Рис.1. Расположение органов управления и индикации на крышке ВБУ.

3.6 ВБУ включаются в электрическую цепь по 3-х проводной схеме (рис. 2). Соответствие выводов и

схема подключения указаны на этикетке на корпусе выключателя.

4 Условия эксплуатации

4.1 По устойчивости к климатическим воздействиям, выключатели соответствуют виду климатиче-

ского исполнения и категории размещения УХЛ3.1 по ГОСТ 15150-69 и пригодны для эксплуатации в диапа-

зоне температур от минус 25 до +60 °С.

4.2 По устойчивости к внешним воздействующим факторам ВБУ соответствуют:

• группе механического исполнения М15 по ГОСТ 17516.1-90 по испытаниям на виброустойчи-

вость;

• ГОСТ Р 50030.5.2-99 по испытаниям на воздействие одиночных ударов с пиковым ускорени-

ем до 50 g.

4.3 По электромагнитной совместимости ВБУ соответствуют ГОСТ Р 50030.5.2-99.

4.4 ВБУ имеют степень защиты IP65 по ГОСТ 14254-96 и ГОСТ 14255-96 IP-65.

4.5 Материалы, применяемые в изготовлении корпусов ВБУ, являются стойкими к воздействию сма-

зочно-охлаждающих жидкостей (СОЖ), содержащих керосин, масла и щелочные растворы (среды группы 7 по

ГОСТ 24682-81), в условиях эксплуатации, не превышающих требования п. 4.4.

4.6 Рабочее положение ВБУ в пространстве – произвольное.

4.7 При использовании в качестве нагрузки лампы накаливания необходимо учитывать, что сопро-

тивление холодной лампы значительно ниже, чем у разогретой. Ток в момент включения не должен превы-

шать 200 мА.

4.8 Механические нагрузки, возникающие при монтаже ВБУ, не должны нарушать целостности кор-

пуса, кабеля и крепежных элементов. Усилие натяжения кабеля по оси кабельного ввода при монтаже не

должно превышать 100 Н (10 кгс). Усилие натяжения кабеля в направлении, перпендикулярном оси кабельно-

го ввода, не должно превышать значения 30 Н (3 кгс). Минимальный радиус изгиба кабеля 40 мм.

5 Рекомендации по монтажу и настройке

5.1 Для выключателя ВБУ-М30-100У-411х дальнюю границу зоны чувствительности следует уста-

навливать в пределах 80% от максимальной зоны чувствительности (см. Табл. 2), а для выключателя ВБУ-

М30-100У-111х – в пределах 90%.

5.2 Полный угол пучка ультразвуковых колебаний составляет 7˚. В этом секторе не должно быть

предметов, отражающих ультразвуковые колебания. Объект воздействия должен располагаться параллельно

чувствительной поверхности. При угле наклона объекта воздействия более ±3,5˚, максимальная граница зоны

чувствительности уменьшается. Она уменьшается также, если объект воздействия имеет размеры менее

100х100мм или неровную отражающую поверхность

5.3 При наличии объектов воздействия в слепой зоне состояние коммутационного элемента может

быть неопределенным.

5.4 При установке ВБУ в ряд, расстояние между двумя соседними выключателями должно быть не

менее 250 мм. Не допускается установка двух выключателей друг напротив друга.

5.5 Индикатор «Сигнал» характеризует качество принимаемого сигнала. Непрерывное зеленое све-

чение – сигнал в норме, прерывистое – сигнал слабый, отсутствие свечения – уровень сигнала ниже нормы.

Не рекомендуется работать при слабом уровне сигнала. Качество сигнала можно повысить за счет увеличе-

ния длительности зондирующего ультразвукового излучения (только для ВБУ-М30-100У-411х). При этом

уменьшается максимальная частота срабатывания выключателя.

5.6 Для установки границ зоны чувствительности необходимо кратковременно нажать кнопку «Про-

граммирование». Установить объект воздействия на расстоянии, соответствующем желаемому значению

ближней границы, при этом индикатор «Уровень сигнала» должен гореть зеленым светом. Кратковременно

нажать кнопку «Установка» - должен вспыхнуть красным светом индикатор «Сигнал» - ближняя граница уста-

новлена. Переместить объект воздействия в дальнюю зону, при этом индикатор «Сигнал» должен гореть

зеленым светом. Кратковременно нажать кнопку «Установка» - должен вспыхнуть красным светом индикатор

«Сигнал» - дальняя граница установлена. Режим программирования завершен, датчик готов к работе.

5.7 В выключателе ВБУ-М30-100У-411х для просмотра и изменения длительности Т зондирующего

ультразвукового излучения и соответствующей максимальной частоты срабатывания необходимо нажать и

удерживать кнопку «Установка», после чего кратковременно нажать кнопку «Программирование» и отпустить

кнопку «Установка» (выключатель ВБУ-М30-100У-111х данной функции не имеет). Кратковременно нажимая

кнопку «Установка», можно по циклу изменять значение Т. При этом в соответствии с табл. 3 будет меняться

состояние индикаторов «Выход» и «Сигнал». Через 5 секунд после прекращения нажатия на кнопку «Установ-

ка», индикаторы «Выход» и «Сигнал» мигнут, что свидетельствует о записи в энергонезависимую память

последнего установленного значения. Режим программирования длительности Т завершен, датчик готов к

работе.

Таблица 3

Индикатор «Выход»

Индикатор «Сигнал»

Максимальная частота, Гц

Отсутствие свечения

0,27

Отсутствие свечения

Красный свет

0,5

Отсутствие свечения

Зеленый свет

Отсутствие свечения

Красно-зеленый свет

Красный свет

Отсутствие свечения

Красный свет

Зеленый свет

Красный свет

Красно-зеленый свет

Максимум (>15)

Рис.2. Схема подключения ВБУ
