Продолжение табл.1
ВБИ-Щ10-110У-1121-З
10*
500
нет
-45…+80
NPN О
утапливаемое
ВБИ-Щ10-111У-1111-З
10*
500
нет
-45…+80
PNP, НО
утапливаемое
ВБИ-Щ10-111У-1112-З
10*
500
нет
-45…+80
PNP, НЗ
утапливаемое
ВБИ-Щ10-111У-1121-З
10*
500
нет
-45…+80
NPN О
утапливаемое
ВБИ-Щ10-115У-1111-З
10*
500
нет
-45…+80
PNP, НО
утапливаемое
ВБИ-Щ10-115У-1121-З
10*
500
нет
-45…+80
NPN О
утапливаемое
ВБИ-Щ10-115У-1122-З
10*
500
нет
-45…+80
NPN, НЗ
утапливаемое
ВБИ-Щ10-122У-1111-З
10*
500
нет
-45…+80
PNP, НО
утапливаемое
ВБИ-Щ10-151У-1111-З
10*
500
нет
-45…+80
PNP, НО
утапливаемое
ВБИ-Щ06-617У-1111-С
6*
1000
нет
-45…+80
PNP, НО
утапливаемое
ВБИ-Щ06-617У-1112-С
6*
1000
нет
-45…+80
PNP, НЗ
утапливаемое
ВБИ-Щ06-623У-1111-С
6*
1000
нет
-45…+80
PNP, НО
утапливаемое
ВБИ-Щ06-634У-1111-С
6*
1000
нет
-45…+80
PNP, НО
утапливаемое
ВБИ-Щ06-600У-1111-С
6*
1000
нет
-45…+80
PNP, НО
утапливаемое
ВБИ-Щ06-600У-1112-С
6*
1000
нет
-45…+80
PNP, НЗ
утапливаемое
ВБИ-Щ06-600У-1121-С
6*
1000
нет
-45…+80
NPN О
утапливаемое
ВБИ-Щ06-600У-1122-С
6*
1000
нет
-45…+80
NPN, НЗ
утапливаемое
ВБИ-Щ10-100У-1111-З
10*
500
нет
-45…+80
PNP, НО
утапливаемое
ВБИ-Щ10-100У-1112-З
10*
500
нет
-45…+80
PNP, НЗ
утапливаемое
ВБИ-Щ10-100У-1121-З
10*
500
нет
-45…+80
NPN О
утапливаемое
ВБИ-Щ10-100У-1122-З
10*
500
нет
-45…+80
NPN, НЗ
утапливаемое
ВБИ-Щ25-200У-1111-З
25*
200
нет
-45…+80
PNP, НО
утапливаемое
ВБИ-Щ25-200У-1121-З
25*
200
нет
-45…+80
NPN О
утапливаемое
ВБИ-Б10-60К-1111-З
2,0
800
нет
-45…+80
PNP, НО
утапливаемое
ВБИ-Б10-60К-1113-З
2,0
800
нет
-45…+80
PNP, ИЛИ
утапливаемое
ВБИ-Б10-60К-1123-З
2,0
800
нет
-45…+80
NPN, ИЛИ
утапливаемое
ВБИ-Б22-45У-1111-З
5,0
600
нет
-45…+80
PNP, НО
утапливаемое
ВБИ-Б22-45У-1113-З
5,0
600
нет
-45…+80
PNP, ИЛИ
утапливаемое
ВБИ-Б22-45У-1123-З
5,0
600
нет
-45…+80
NPN, ИЛИ
утапливаемое
ВБИ-Ф25-10У-1111-З
5,0
600
нет
-45…+80
PNP, НО
утапливаемое
ВБИ-Ф25-10У-1113-З
5,0
600
нет
-45…+80
PNP, ИЛИ
утапливаемое
ВБИ-Ф25-10У-1123-З
5,0
600
нет
-45…+80
NPN, ИЛИ
утапливаемое
Х- способ подключения (У- встроенный кабель, К- зажим под винт, С- встроенный кабель со штуцером, Р- разъём ).
6*, 10*, 25* - ширина щели в мм.
3 Основные технические данные
3.1 Выключатель состоит из металлического или пластмассового корпуса, в котором размещена печатная плата с
электронными компонентами. Для обеспечения механической прочности внутренняя полость корпуса залита компаундом.
3.2 Основные технические характеристики.
3.2.1. Номинальное напряжение питания в пределах 12-24 В.
3.2.2. Диапазон напряжений питания в пределах 10-30 В.
3.2.3. Задержка эксплуатационной готовности не более 50 мс.
3.2.4. Падение напряжения на выходе выключателя не более 2 В.
3.2.5. Собственный ток потребления не более 25 мА.
3.2.6. Максимальный ток нагрузки не более 200 мА ля ВБИ-Щ06 не более 500 мА).
3.3 Выключатели включаются в электрическую цепь по 3-х или 4-х проводной схеме (Рис. 1). Соответствие выводов и схема подключения
маркированы на корпусе каждого выключателя.

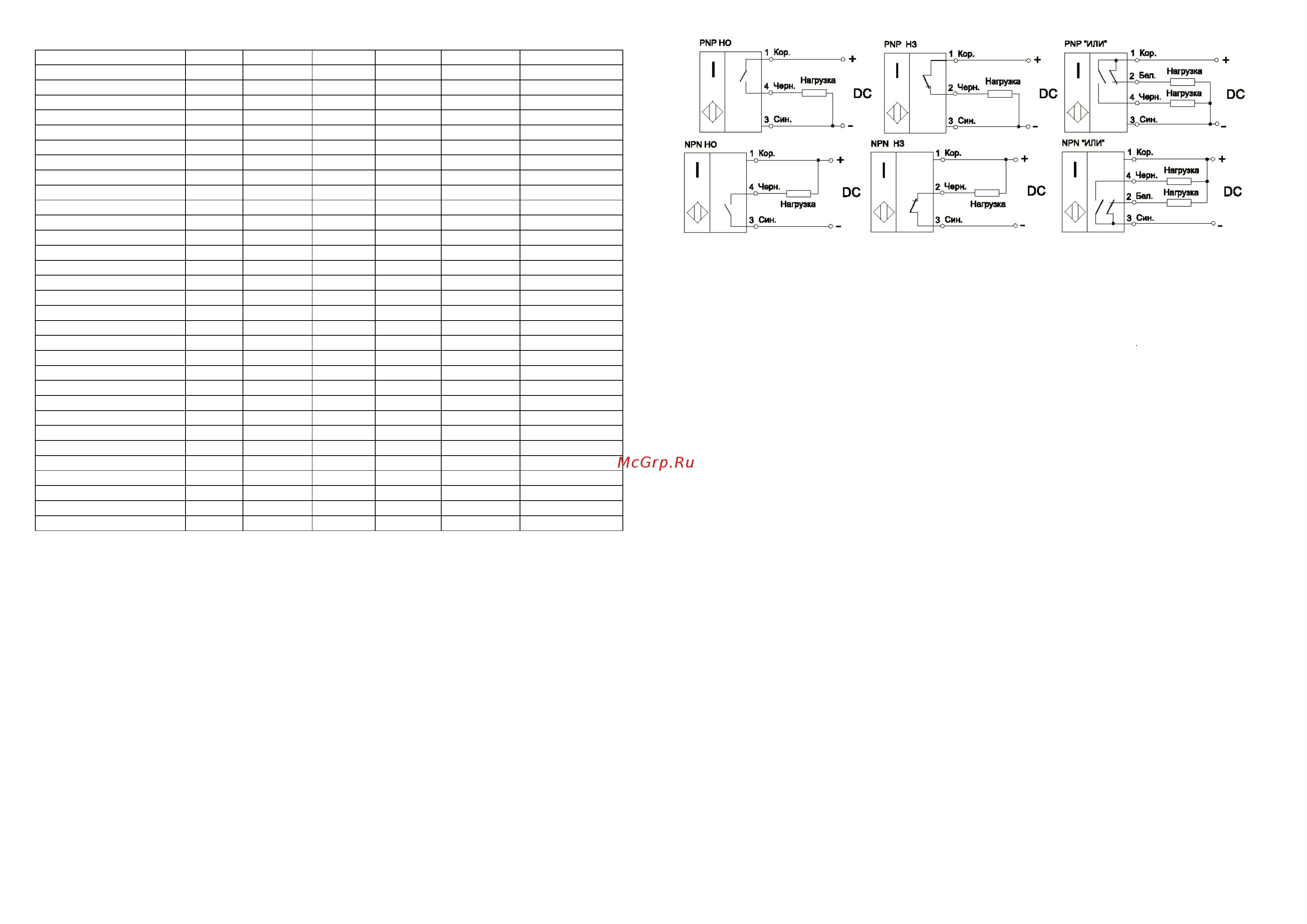

Рис.1. Варианты схем подключения датчиков
4 Условия эксплуатации
4.1 По устойчивости к климатическим воздействиям, выключатели соответствуют виду климатического
исполнения и категории размещения УХЛ3.1 по ГОСТ 15150-69. Для холодоустойчивого исполнения (.9 в
обозначении) диапазон рабочих температур от минус 55 до +60°С.
4.2 .По устойчивости к внешним воздействующим факторам выключатели соответствуют:
- группе механического исполнения М15 по ГОСТ 17516.1-90 по испытаниям на виброустойчивость;
- ГОСТ Р 50030.5.2-99 по испытаниям на воздействие одиночных ударов с пиковым ускорением до 50 g.
4.3. По электромагнитной совместимости выключатели соответствуют ГОСТ Р 50030.5.2-99.
4.4. Выключатели имеют степень защиты оболочки IP67 по ГОСТ 14254-96 и ГОСТ 14255-96.
4.5. Материалы, применяемые для изготовления корпусов выключателей, являются стойкими к длительному
воздействию смазочно-охлаждающих жидкостей (СОЖ), содержащих керосин, масла и щелочные растворы реды
группы 7 по ГОСТ 24682-81).
4.6. Рабочее положение выключателей в пространстве произвольное.
4.7. При использовании в качестве нагрузки лампы накаливания, ток нагрузки необходимо рассчитывать
исходя из сопротивления нити накала лампы в холодном (обесточенном) состоянии.
4.8. Механические нагрузки, возникающие при монтаже выключателей, не должны нарушать целостности корпуса,
кабеля и крепежных элементов выключателей. Усилие натяжения кабеля по оси кабельного ввода при монтаже не
должно превышать 100 Н (10 кгс). Усилие натяжения кабеля в направлении, перпендикулярном оси кабельного
ввода, не должно превышать значения 30 Н (3 кгс). Минимальный радиус изгиба кабеля не менее 40 мм.
5 Комплект поставки
5.1. Комплект поставки на один выключатель содержит:
- выключатель 1 шт.;
- упаковка 1 шт.;
- паспорт 1 шт. на отгрузку по согласованию с заказчиком.
