ВБИ-М18-86Х-2251-Л
8
нет
НО
неутапливаемое
ВБИ-М18-86Х-2252-Л
8
нет
НЗ
неутапливаемое
ВБИ-М30-76Х-1251-Л
10
нет
НО
утапливаемое
ВБИ-М30-76Х-1252-Л
10
нет
НЗ
утапливаемое
ВБИ-М30-91Х-2251-Л
15
нет
НО
неутапливаемое
ВБИ-М30-91Х-2252-Л
15
нет
НЗ
неутапливаемое
ВБИ-Ц18-73С-1241-Л
5
нет
НО
утапливаемое
ВБИ-Ц18-73С-1242-Л
5
нет
НЗ
утапливаемое
ВБИ-Ц30-89Х-2241-Л
15
нет
НО
неутапливаемое
ВБИ-Ц30-89Х-2242-Л
15
нет
НЗ
неутапливаемое
ВБИ-Ф60-40К-1244-Л
25
нет
программируемая
утапливаемое
ВБИ-Ф60-40К-2244-Л
35
нет
программируемая
неутапливаемое
ВБИ-Ф60-40Х-1241-Л
25
нет
НО
утапливаемое
ВБИ-Ф60-40Х-1242-Л
25
нет
НЗ
утапливаемое
ВБИ-Ф60-40У-2241-Л
35
нет
НО
неутапливаемое
ВБИ-Ф60-40У-2242-Л
35
нет
НЗ
неутапливаемое
ВБИ-Ф80-40У-2241-Л
50
нет
НО
неутапливаемое
ВБИ-Ф80-40У-2242-Л
50
нет
НЗ
неутапливаемое
ВБИ-П40-12-1241-Л
20
нет
НО
утапливаемое
ВБИ-П40-12-1242-Л
20
нет
НЗ
утапливаемое
ВБИ-П40-12-2241-Л
25
нет
НО
неутапливаемое
ВБИ-П40-12-2242-Л
25
нет
НЗ
неутапливаемое
ВБИ-Ф270-110У-2241-ЛА
150
есть
НО
неутапливаемое
ВБИ-Ф270-110У-2242-ЛА
150
есть
НЗ
неутапливаемое
ВБИ-Ф270-70У-2241-ЛА
100
есть
НО
неутапливаемое
ВБИ-Ф270-70У-2242-ЛА
100
есть
НЗ
неутапливаемое
ВБИ-Щ25-20-1241-Л
25 ширина зоны
нет
НО
утапливаемое
ВБИ-Щ25-200У-1242-Л
25 ширина зоны
нет
НЗ
утапливаемое
ВБИ-Щ10-100У-1241-Л
10 ширина зоны
нет
НО
утапливаемое
ВБИ-Щ10-111У-1241-Л
10 ширина зоны
нет
НО
утапливаемое
ВБИ-Щ10-111У-1242-Л
10 ширина зоны
нет
НЗ
утапливаемое
Х- способ подключения (У- встроенный кабель, К- зажим под винт, С- встроенный кабель со штуцером ).
3 Основные технические данные
3.1 Выключатель состоит из металлического или пластмассового корпуса, в котором размещена печатная плата с
электронными компонентами. Для обеспечения механической прочности внутренняя полость корпуса залита компаундом.
3.2 Основные технические характеристики.
3.2.1. Номинальное напряжение питания в пределах 24-220 В.
3.2.2. Диапазон напряжений питания в пределах 20-250 В.
3.2.3. Частота циклов срабатывания выключателей не менее 10 Гц.
3.2.4. Задержка эксплуатационной готовности не более 50 мс.
3.2.5. Падение напряжения на выходе выключателя не более 9 В.
3.2.6. Минимальный ток нагрузки не менее 5 мА.
3.2.7. Максимальный ток нагрузки не более 250 мА, для ВБИ-М12 не более 100 мА.
3.2.8. Остаточный ток не более 3 мА.
3.2.9. Повторное включение напряжения питания не ранее чем через 3 сек.
3.3 Выключатели включаются в электрическую цепь по 2-х проводной схеме (Рис. 1). Соответствие выводов и схема
подключения маркированы на корпусе каждого выключателя.
ВБИ-М ВБИ-Ц, ВБИ-Ф, ВБИ-П, ВБИ-Щ

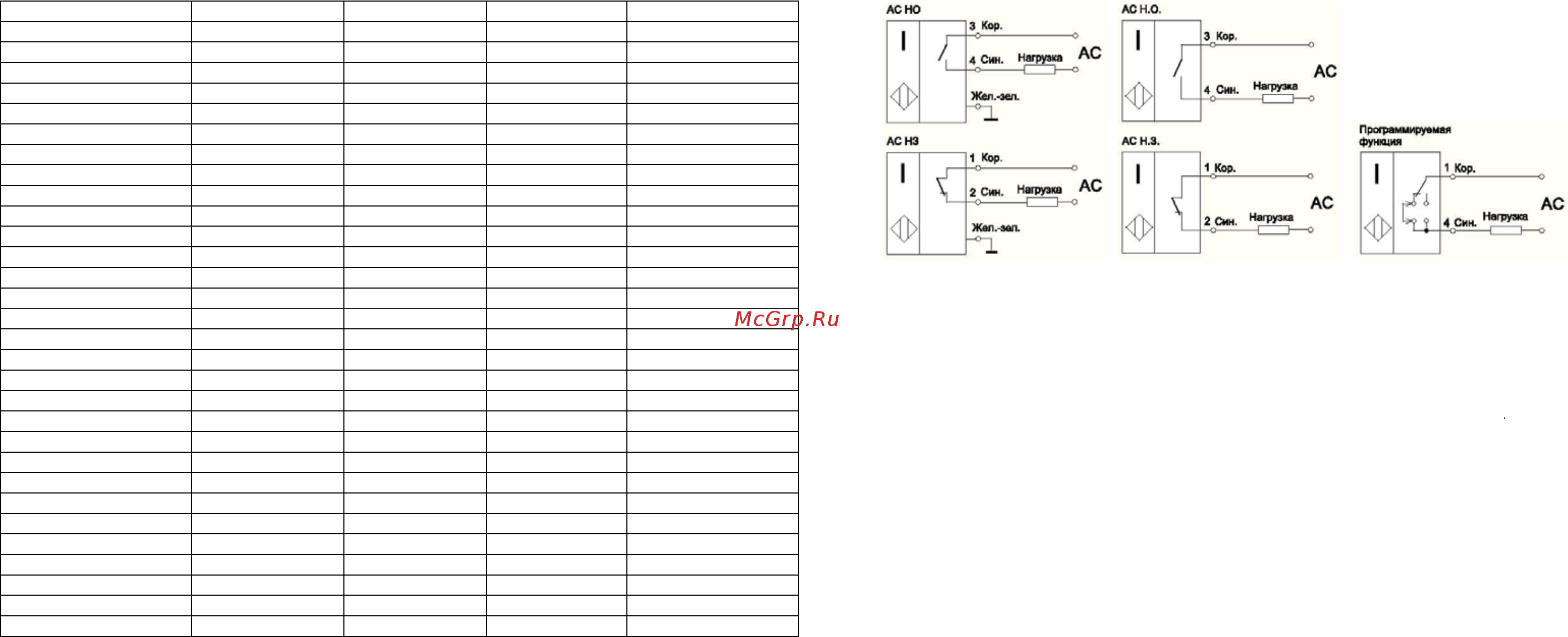

Рис.1. Варианты схем подключения датчиков
4 Условия эксплуатации
4.1 По устойчивости к климатическим воздействиям, выключатели соответствуют виду климатического исполнения
и категории размещения УХЛ3.1 по ГОСТ 15150-69 и пригодны для эксплуатации в диапазоне температур
от минус 45 до +80 °С. Для холодоустойчивого исполнения (.9 в обозначении) диапазон рабочих температур от -55
до +60 °С. Для выключателей ВБИ-Ф270 диапазон температур от минус 25 до +60 °С.
4.2 .По устойчивости к внешним воздействующим факторам выключатели соответствуют:
- группе механического исполнения М15 по ГОСТ 17516.1-90 по испытаниям на виброустойчивость;
- ГОСТ Р 50030.5.2-99 по испытаниям на воздействие одиночных ударов с пиковым ускорением до 50 g.
4.3. По электромагнитной совместимости выключатели соответствуют ГОСТ Р 50030.5.2-99.
4.4. Выключатели имеют степень защиты оболочки IP67 по ГОСТ 14254-96 и ГОСТ 14255-96.
4.5. Материалы, применяемые для изготовления корпусов выключателей, являются стойкими к длительному
воздействию смазочно-охлаждающих жидкостей (СОЖ), содержащих керосин, масла и щелочные растворы (среды
группы 7 по ГОСТ 24682-81).
4.6. Рабочее положение выключателей в пространстве произвольное.
4.7. При использовании в качестве нагрузки лампы накаливания, ток нагрузки необходимо рассчитывать
исходя из сопротивления нити накала лампы в холодном (обесточенном) состоянии.
4.8. Механические нагрузки, возникающие при монтаже выключателей, не должны нарушать целостности корпуса,
кабеля и крепежных элементов выключателей. Усилие натяжения кабеля по оси кабельного ввода при монтаже не
должно превышать 100 Н (10 кгс). Усилие натяжения кабеля в направлении, перпендикулярном оси кабельного
ввода, не должно превышать значения 30 Н (3 кгс). Минимальный радиус изгиба кабеля не менее 40 мм.
4.9. Для защиты датчиков от К.З. рекомендуется в цепь питания включить плавкую вставку на 0,5 А.
5 Комплект поставки
5.1. Комплект поставки на один выключатель содержит:
- выключатель 1 шт.;
- упаковка 1 шт.;
- паспорт 1 шт. на отгрузку по согласованию с заказчиком.
6 Гарантии изготовителя
6.1. Гарантийный срок эксплуатации выключателей 24 месяца со дня отгрузки изделий.
6.2. Предприятие-изготовитель гарантирует соответствие изделия требованиям ГОСТ Р 50030.5.2 99, при соблюдении
потребителем условий транспортирования, хранения, монтажа и эксплуатации.
6.3. Предприятие-изготовитель в течение гарантийного срока заменяет вышедшие из строя изделия при соблюдении
правил их эксплуатации, транспортирования и хранения. Для осуществления замены неработоспособные
выключатели следует вернуть на предприятие-изготовитель для установления причин выхода из строя.
Возвращаемые изделия необходимо сопроводить рекламацией с описанием реальных условий эксплуатации и
проявления неисправности.
