ВБИ-М18-86Х-2131-Л

300

нет

-45…+80

НО

неутапливаемое

ВБИ-М30-76Х-1131-Л

300

нет

-45…+80

НО

утапливаемое

ВБИ-М30-76Х-1132-Л

300

нет

-45…+80

НЗ

утапливаемое

ВБИ-М30-91Х-2131-Л

150

нет

-45…+80

НО

неутапливаемое

ВБИ-М30-91Х-2132-Л

150

нет

-45…+80

НЗ

неутапливаемое

ВБИ-Ц18-73С-1131-Л

600

нет

-45…+80

НО

утапливаемое

ВБИ-Ц18-73С-1132-Л

600

нет

-45…+80

НЗ

утапливаемое

ВБИ-Ц30-89Х-2131-Л

150

нет

-45…+80

НО

неутапливаемое

ВБИ-Ф60-40К-1134-Л

100

нет

-45…+80

программир

уемая

утапливаемое

ВБИ-Ф60-40К-2134-Л

нет

-45…+80

программир

уемая

неутапливаемое

ВБИ-Ф60-40Х-2131-Л

нет

-45…+80

НО

неутапливаемое

ВБИ-Ф60-40Х-1131-Л

100

нет

-45…+80

НО

утапливаемое

ВБИ-Ф80-40У-2131-Л

нет

-45…+80

НО

неутапливаемое

ВБИ-П40-120К-1131-Л

150

нет

-25…+60

НО

утапливаемое

ВБИ-П40-120К-2131-Л

100

нет

-25…+60

НО

неутапливаемое

ВБИ-Ф270-110У-2131-ЛА

150

есть

-25…+60

НО

неутапливаемое

ВБИ-Ф270-110У-2132-ЛА

150

есть

-25…+60

НЗ

неутапливаемое

ВБИ-Щ25-200У-1131-Л

ширина

зоны

200

нет

-45…+80

НО

утапливаемое

ВБИ-Щ25-200У-1132-Л

ширина

зоны

200

нет

-45…+80

НЗ

утапливаемое

ВБИ-Щ10-100У-1131-Л

ширина

зоны

500

нет

-45…+80

НО

утапливаемое

ВБИ-Щ10-111У-1131-Л

ширина

зоны

500

нет

-45…+80

НО

утапливаемое

ВБИ-Щ10-111У-1132-Л

ширина

зоны

500

нет

-45…+80

НЗ

утапливаемое

Х- способ подключения (У- встроенный кабель, К- зажим под винт, С- встроенный кабель со штуцером, Р- разъём ).

3 Основные технические данные

3.1 Выключатель состоит из металлического или пластмассового корпуса, в котором размещена печатная плата с

электронными компонентами. Для обеспечения механической прочности внутренняя полость корпуса залита компаундом.

3.2 Основные технические характеристики.

3.2.1. Номинальное напряжение питания в пределах 12-24 В.

3.2.2. Диапазон напряжений питания в пределах 10-30 В.

3.2.3. Задержка эксплуатационной готовности не более 50 мс.

3.2.4. Падение напряжения на выходе выключателя не более 6 В.

3.2.5. Минимальный ток нагрузки не менее 5 мА.

3.2.6. Максимальный ток нагрузки не более 200 мА.

3.2.7. Остаточный ток не более 1,5 мА.

3.3 Выключатели включаются в электрическую цепь по 2-х проводной схеме (Рис. 1). Соответствие выводов и схема

подключения маркированы на корпусе каждого выключателя.

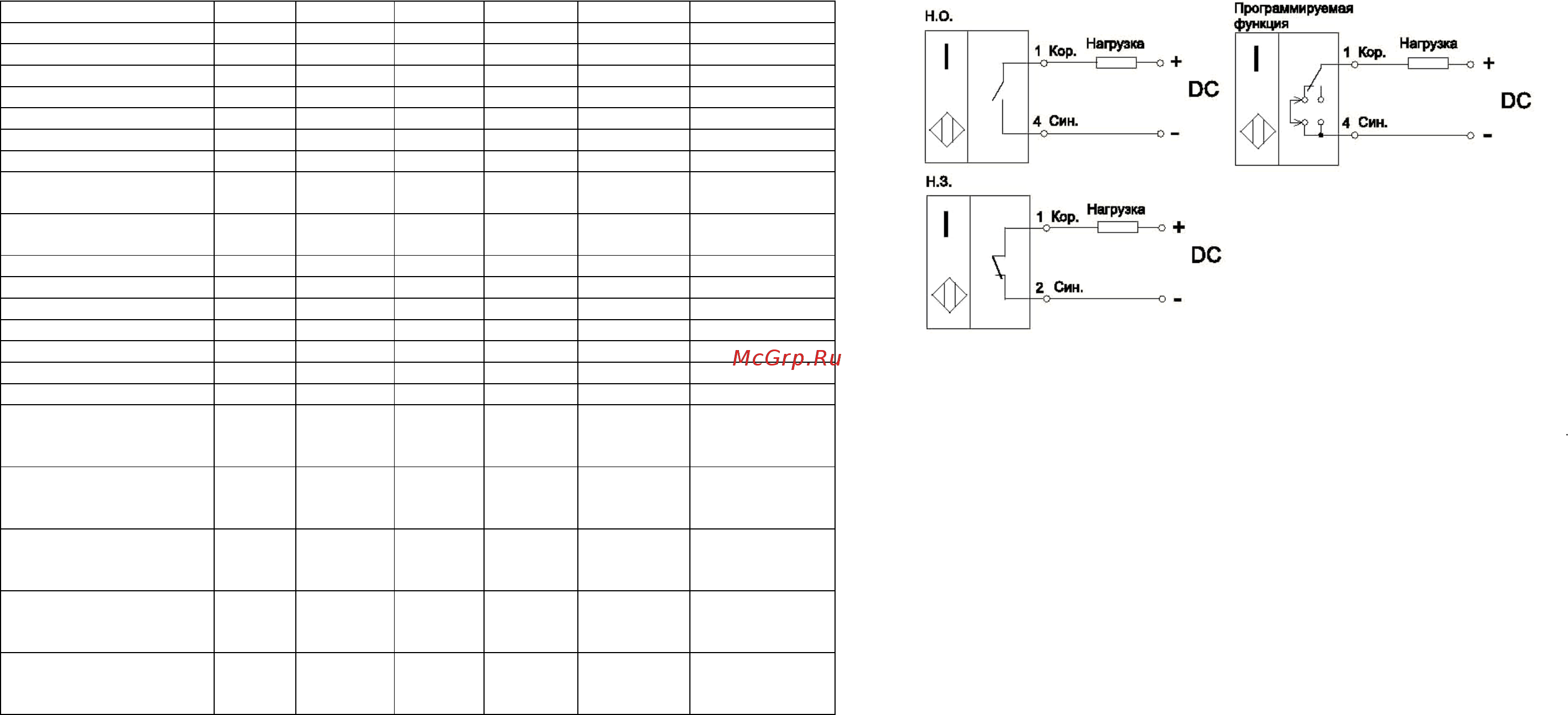

Рис.1. Варианты схем подключения датчиков

4 Условия эксплуатации

4.1 По устойчивости к климатическим воздействиям, выключатели соответствуют виду климатического

исполнения и категории размещения УХЛ3.1 по ГОСТ 15150-69. Для холодоустойчивого исполнения (.9 в

обозначении) диапазон рабочих температур от -55 до +60 °С.

4.2 .По устойчивости к внешним воздействующим факторам выключатели соответствуют:

- группе механического исполнения М15 по ГОСТ 17516.1-90 по испытаниям на виброустойчивость;

- ГОСТ Р 50030.5.2-99 по испытаниям на воздействие одиночных ударов с пиковым ускорением до 50 g.

4.3. По электромагнитной совместимости выключатели соответствуют ГОСТ Р 50030.5.2-99.

4.4. Выключатели имеют степень защиты оболочки IP67 по ГОСТ 14254-96 и ГОСТ 14255-96.

4.5. Материалы, применяемые для изготовления корпусов выключателей, являются стойкими к длительному

воздействию смазочно-охлаждающих жидкостей (СОЖ), содержащих керосин, масла и щелочные растворы (среды

группы 7 по ГОСТ 24682-81).

4.6. Рабочее положение выключателей в пространстве – произвольное.

4.7. При использовании в качестве нагрузки лампы накаливания, ток нагрузки необходимо рассчитывать

исходя из сопротивления нити накала лампы в холодном (обесточенном) состоянии.

4.8. Механические нагрузки, возникающие при монтаже выключателей, не должны нарушать целостности корпуса,

кабеля и крепежных элементов выключателей. Усилие натяжения кабеля по оси кабельного ввода при монтаже не

должно превышать 100 Н (10 кгс). Усилие натяжения кабеля в направлении, перпендикулярном оси кабельного

ввода, не должно превышать значения 30 Н (3 кгс). Минимальный радиус изгиба кабеля не менее 40 мм.

4.9. Для защиты датчиков от К.З. рекомендуется в цепь питания включить плавкую вставку на 0,5 А.

4.10. Нагрузка может подключаться как в плюсовую, так и в минусовую цепь питания выключателя.

5 Комплект поставки

5.1. Комплект поставки на один выключатель содержит:

- выключатель – 1 шт.;

- упаковка – 1 шт.;

- паспорт – 1 шт. на отгрузку по согласованию с заказчиком.

6 Гарантии изготовителя

6.1. Гарантийный срок эксплуатации выключателей – 24 месяца со дня отгрузки изделий.

6.2. Предприятие-изготовитель гарантирует соответствие изделия требованиям ГОСТ Р 50030.5.2 99, при

соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.

6.3. Предприятие-изготовитель в течение гарантийного срока заменяет вышедшие из строя изделия при

соблюдении правил их эксплуатации, транспортирования и хранения. Для осуществления замены

неработоспособные выключатели следует вернуть на предприятие-изготовитель для установления причин выхода

из строя. Возвращаемые изделия необходимо сопроводить рекламацией с описанием реальных условий

эксплуатации и проявления неисправности.
