Kicx RX 300B Инструкция по эксплуатации онлайн [10/20] 55221

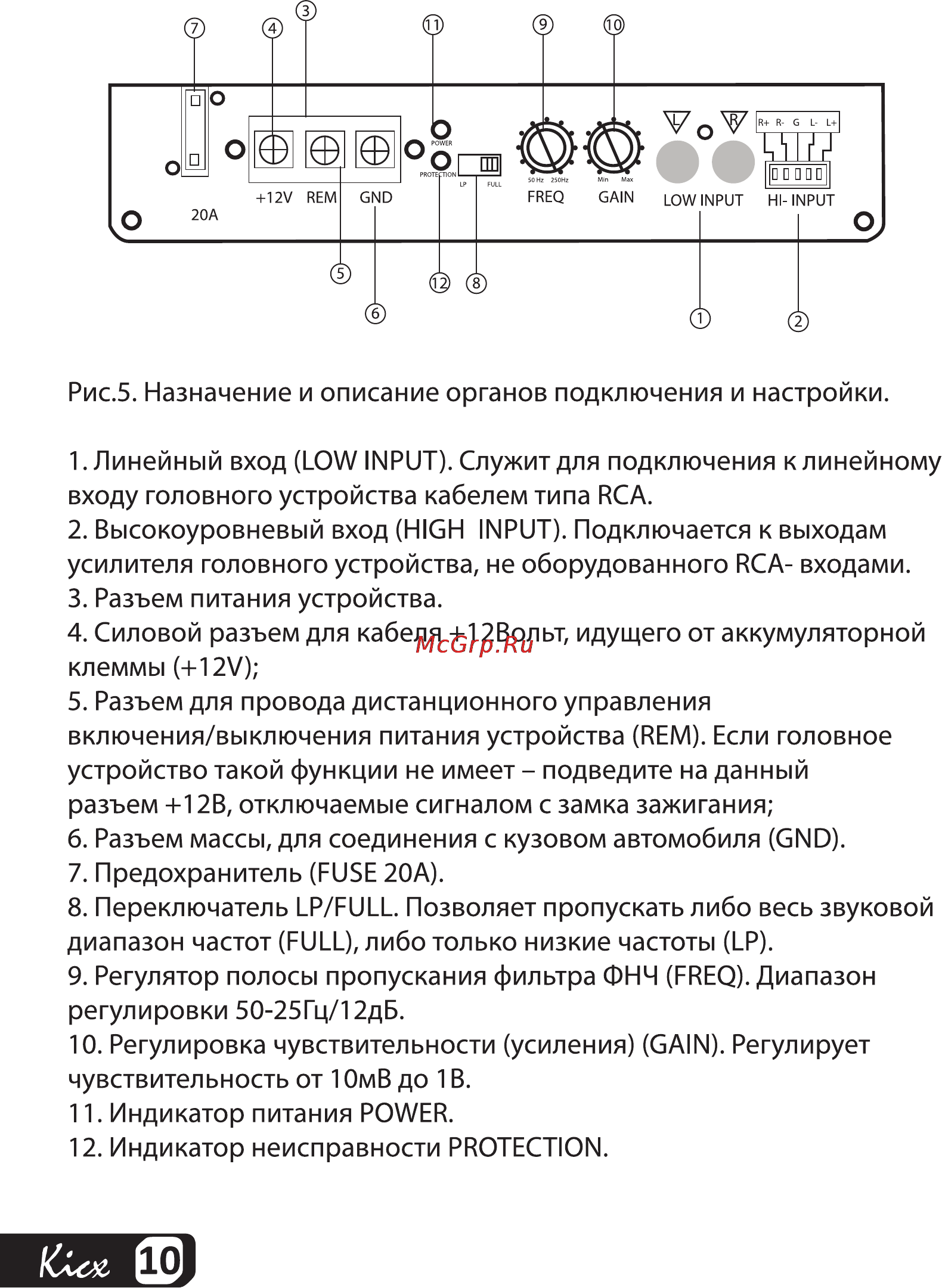

Рис 5 Назначение и описание органов подключения и настройки 1 Линейный вход LOW INPUT Служит для подключения к линейному входу головного устройства кабелем типа RCA 2 Высокоуровневый вход HIGH INPUT Подключается к выходам усилителя головного устройства не оборудованного RCA входами 3 Разъем питания устройства 4 Силовой разъем для кабеля 12Вольт идущего от аккумуляторной клеммы 12V 5 Разъем для провода дистанционного управления включения выключения питания устройства REM Если головное устройство такой функции не имеет подведите на данный разъем 12В отключаемые сигналом с замка зажигания 6 Разъем массы для соединения с кузовом автомобиля GND 7 Предохранитель FUSE 20А 8 Переключатель LP FULL Позволяет пропускать либо весь звуковой диапазон частот FULL либо только низкие частоты LP 9 Регулятор полосы пропускания фильтра ФНЧ FREQ Диапазон регулировки 50 25Гц 12дБ 10 Регулировка чувствительности усиления GAIN Регулирует чувствительность от 10мВ до 1 В 11 Индикатор питания POWER 12 Индикатор неисправности PROTECTION
