Второй вариант установки устройства

Данный вариант установки предусматривает использование резьбовых от-

верстий, которые находятся на боковых панелях устройства.

Закрепите устройство на крепежных кронштейнах штатного радиоприемника.

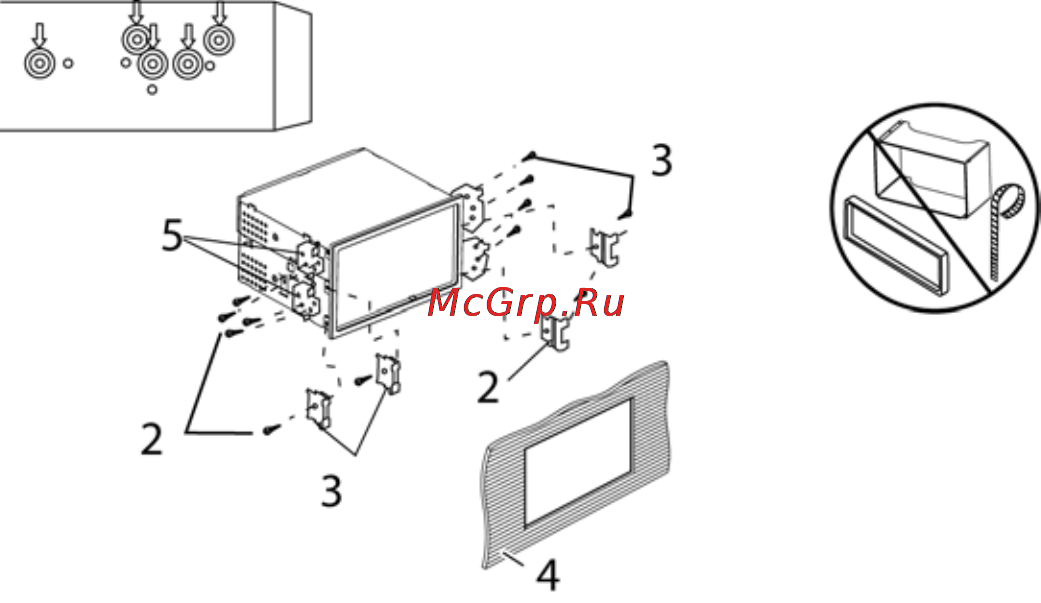

1. Выберите положение кронштейнов, при котором будут совмещены резь-

бовые отверстия на кронштейнах и резьбовые соединения на корпусе

устройства. Закрепите кронштейны с обеих сторон устройства не менее

чем в двух местах. Для этого используйте либо крепежные винты (4 х 6

мм), либо винты с потайной головкой (4 х 6 мм), в зависимости от типа

резьбовых отверстий на кронштейне.

2. Винт.

3. Крепежные кронштейны штатного радиоприемника.

4. Приборная панель или консоль автомобиля.

5. Скоба (необходимо удалить).

Примечание.

При установке устройства по второму методу кожух, декоративная внешняя

рамка и металлическая планка не используются.
