www.ctvcctv.ru

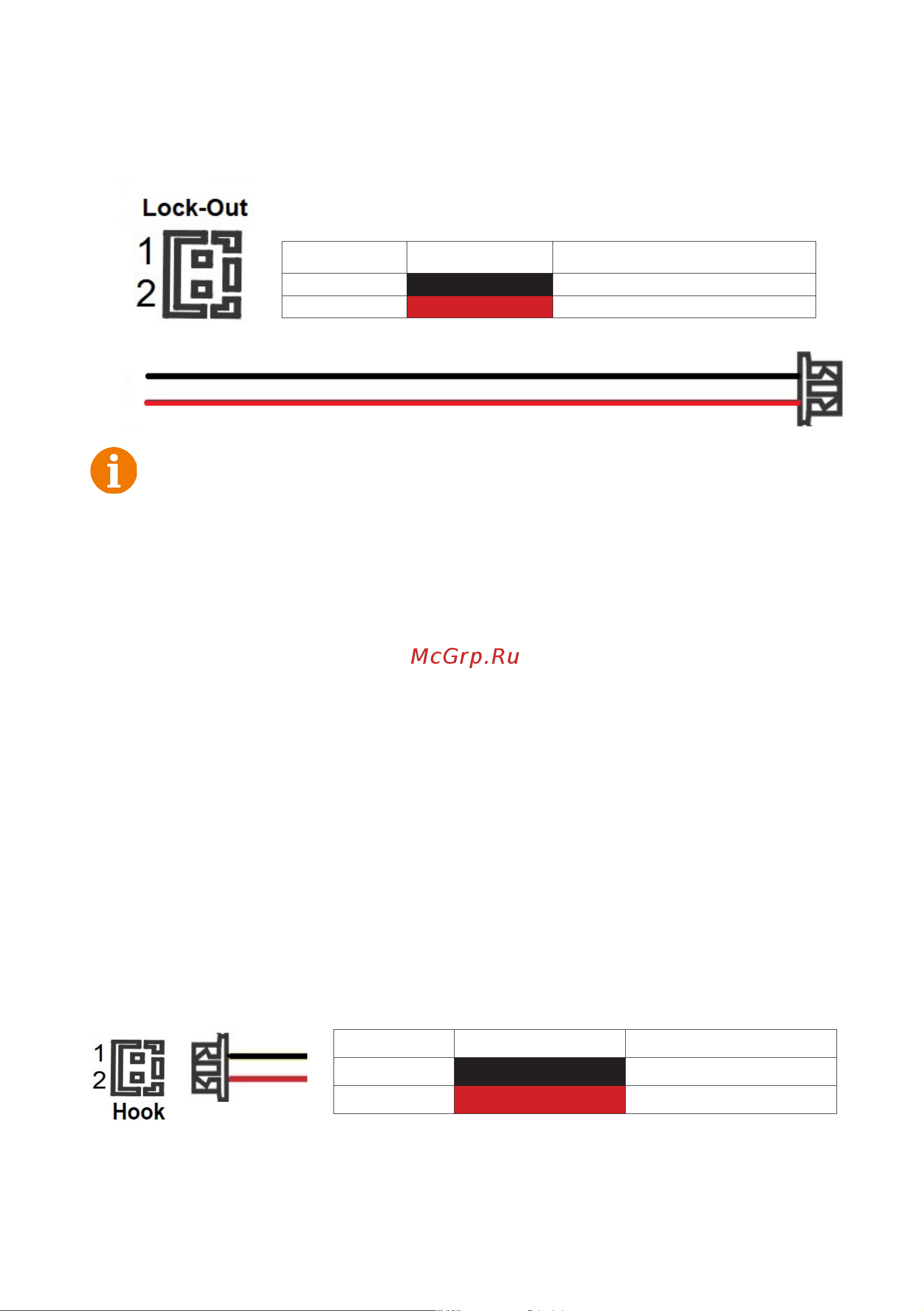

Для подключения управляющих контактов электромеханического замка ис-

пользуется такой же 2-х проводный коннектор из комплекта поставки, который

следует подключить к разъёму Lock-Out. Назначения контактов разъёма приве-

дены в таблице 7 ниже:

№ контакта Цвет провода Сигнал

1 Чёрный «Земля» (GND)

2 Красный Замок

ВНИМАНИЕ!

К данному разъёму можно подключать управляющие контакты только

электромеханического замка! Подключение электромагнитного замка

может привести к выходу его из строя!

Поддерживается подключение только нормально-открытых управляю-

щих контактов!

Длительность замыкания сухих контактов неизменна и составляет 2 се-

кунды!

Для корректной работы электромеханического замка необходимо обес-

печить его питание внешним источником питания! Монитор CTV не

подаёт питание на замок через разъём Lock-Out, а только управляет им!

Таблица №7

Для подключения монитора к системе подъездного домофона используется

блок адаптера подъездного домофона (приобретается отдельно). Он подключа-

ется ко входу монитора DOOR1 или DOOR2 вместо одной из вызывных панелей.

Разъём Hook монитора используется для подключения блока адаптера подъезд-

ного домофона, если у этого адаптера имеется вход для приёма сигнала Hook.

Управление при помощи сигнала Hook обеспечивает более корректную работу

системы «монитор - подъездный домофон». Для подключения используется 2-х

проводный коннектор из комплекта поставки монитора:

№ контакта Цвет провода Сигнал

1 Черный Общий

2 Красный Сигнал Hook

Таблица №8
