5
www.ctvcctv.ru
3
5
6
7
8
9
11
12
1414
14
14
10
№ Наименование Описание
1 Сенсорный дисплей
Изображение от видеоисточников, управление
монитором
2 Микрофон Передача голоса на динамик вызывной панели.
3 Динамик Воспроизведение звука.
4 Слот под карту SD Установка карты памяти формата micro-SD.
5 Шнур питания с вилкой Для подключения к сети питания 220В.
6 Разъёмы DOOR1,2 Для подключения вызывных панелей.
7 Разъёмы CAM1,2
Для подключения доп. видеокамер и датчиков
тревоги.
8 Разъём IN
Для подключения к основному монитору в
системе (система из нескольких мониторов).
9 Разъём OUT
Для подключения дополнительного домофон-
ного монитора (система из нескольких мони-
торов).
10 Разъём LOCK OUT
Для подключения управляющих контактов
электромеханического замка.
11 Разъём VIDEO OUT Для подключения внешнего монитора или ТВ.
12 Разъём POWER-IN Для подключения внешн. питания DC12В/1А
13 Разъём HOOK
Для подключения к блоку сопряжения с подъ-
ездным домофоном.
14 Посадочное место Для установки монтажной пластины.
Таблица №1

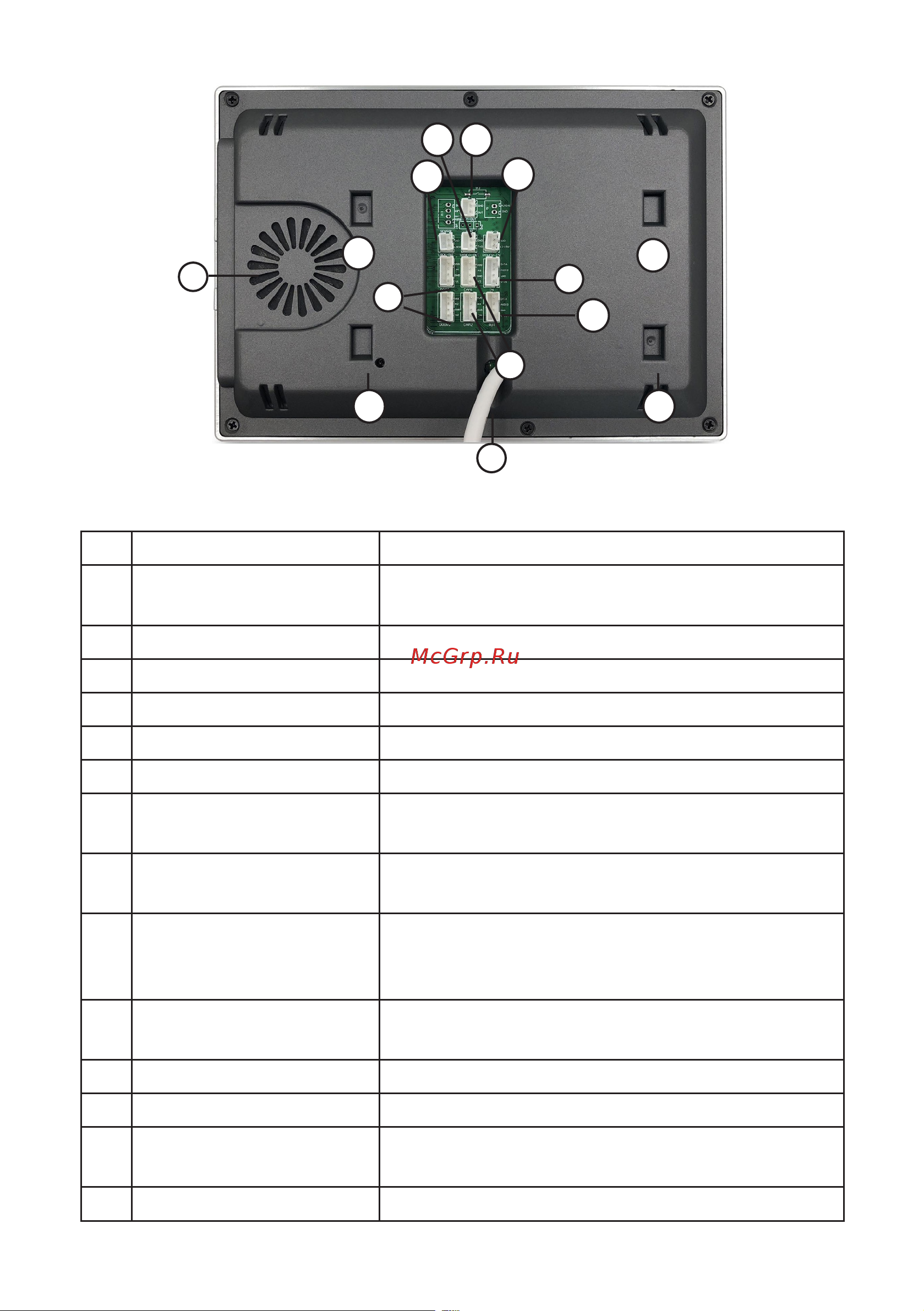

Конструкция монитора
13
