Инструкция по эксплуатации Страница: 2

Geniled GL-12V144WRF-B Инструкция по эксплуатации онлайн [2/2] 490826

Содержание

Похожие устройства

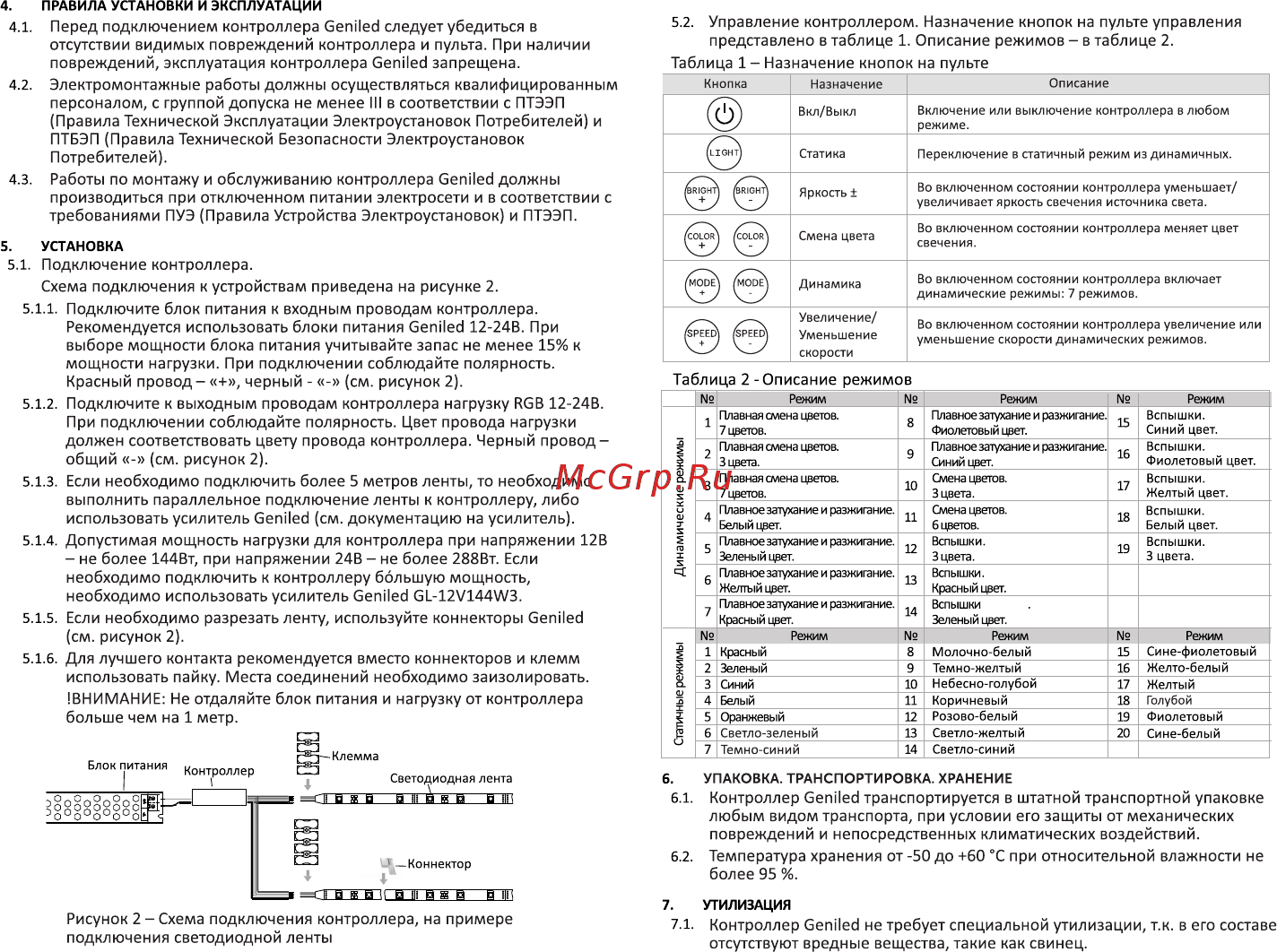

4 ПРАВИЛА УСТАНОВКИ И ЭКСПЛУАТАЦИИ 4 1 Перед подключением контроллера Geniled следует убедиться в отсутствии видимых повреждений контроллера и пульта При наличии повреждений эксплуатация контроллера Geniled запрещена 4 2 Электромонтажные работы должны осуществляться квалифицированным персоналом с группой допуска не менее III в соответствии с ПТЭЭП Правила Технической Эксплуатации Электроустановок Потребителей и ПТБЭП Правила Технической Безопасности Электроустановок Потребителей 4 3 Работы по монтажу и обслуживанию контроллера Geniled должны производиться при отключенном питании электросети и в соответствии с требованиями ПУЭ Правила Устройства Электроустановок и ПТЭЭП 5 2 Управление контроллером Назначение кнопок на пульте представлено в таблице 1 Описание режимов в таблице 2 COLO 5 1 Подключение контроллера Схема подключения к устройствам приведена на рисунке 2 5 1 1 Подключите блок питания к входным проводам контроллера Рекомендуется использовать блоки питания Geniled 12 24В При выборе мощности блока питания учитывайте запас не менее 15 к мощности нагрузки При подключении соблюдайте полярность Красный провод черный см рисунок 2 5 1 2 Подключите к выходным проводам контроллера нагрузку RGB 12 24В При подключении соблюдайте полярность Цвет провода нагрузки должен соответствовать цвету провода контроллера Черный провод общий см рисунок 2 5 1 3 Если необходимо подключить более 5 метров ленты то необходимо выполнить параллельное подключение ленты к контроллеру либо использовать усилитель Geniled см документацию на усилитель 5 1 4 Допустимая мощность нагрузки для контроллера при напряжении 12В не более 144Вт при напряжении 24В не более 288Вт Если необходимо подключить к контроллеру большую мощность необходимо использовать усилитель Geniled GL 12V144W3 5 1 5 Если необходимо разрезать ленту используйте коннекторы Geniled см рисунок 2 5 1 6 Для лучшего контакта рекомендуется вместо коннекторов и клемм использовать пайку Места соединений необходимо заизолировать ВНИМАНИЕ Не отдаляйте блок питания и нагрузку от контроллера больше чем на 1 метр управления Таблица 1 Назначение кнопок на пульте MODE MODE Вкл Выкл Включение или выключение контроллера в любом режиме Статика Переключение в статичный режим из динамичных Яркость Во включенном состоянии контроллера уменьшает увеличивает яркость свечения источника света Смена цвета Во включенном состоянии контроллера меняет цвет свечения ДинактикЭ Во включенном состоянии контроллера включает динамические режимы 7 режимов Увеличение PEED PEE Уменьшение скорости Во включенном состоянии контроллера увеличение или уменьшение скорости динамических режимов Таблица 2 Описание режимов Режим Режим Режим Вспышки Плавная смена цветов Плавное затухание и разжигание 1 8 Фиолетовый цвет 15 Синий цвет 7 цветов Вспышки Плавное затухание и разжигание 2 Плавная смена цветов 9 16 Фиолетовый цвет 3 цвета Синий цвет Вспышки Смена иретов 3 Плавная смена цветов 17 10 Желтый цвет 7 цветов 3 цвета Плавное затухание и разжигание Вспышки 11 Смена иретов 4 18 Белый цвет Белый цвет 6 цветов Вспышки Плавное затухание и разжигание Вспышки 5 12 19 Зеленый цвет 3 цвета Вспышки 6 Плавное затухание и разжигание 13 Желтый ирет Красный цвет Плавное затухание и разжигание 14 Вспышки 7 Красный цвет Зеленый цвет Режим Режим Режим 1 Красный 8 Молочно белый 15 Сине фиолетовый 2 Зеленый 9 Темно желтый 16 Желто белый 17 Желтый 10 Небесно голубой 4 Белый 11 Коричневый 18 Голубой 12 Розово белый 5 Оранжевый 19 Фиолетовый 6 Светло зеленый 13 Светло желтый 20 Сине белый 14 Светло синий 7 Темно синий 6 УПАКОВКА ТРАНСПОРТИРОВКА ХРАНЕНИЕ 6 1 Контроллер бепПеб транспортируется в штатной транспортной упаковке любым видом транспорта при условии его защиты от механических повреждений и непосредственных климатических воздействий 6 2 Температура хранения от 50 до 60 С при относительной влажности не более 95 Рисунок 2 Схема подключения контроллера на примере подключения светодиодной ленты УТИЛИЗАЦИЯ 7 1 Контроллер Сепйеб не требует специальной утилизации т к в его составе отсутствуют вредные вещества такие как свинец
