По возможности располагайте провода датчика подальше от проводов других приборов на лодке . Помехи от проводов
другого оборудования, трюмной помпы могут отображаться на экране эхолота. Будьте осторожны, когда прокладываете кабель
датчика.
Правильное и неправильное расположение датчика
ВНИМАНИЕ. Закрепите кабель
датчика на транце возле датчика.
Так датчик не упадет в лодку, если
он
«откинется» на высокой
скорости.
Хорошее
Хорошее
Плохое
Плохой угол
Хорошее

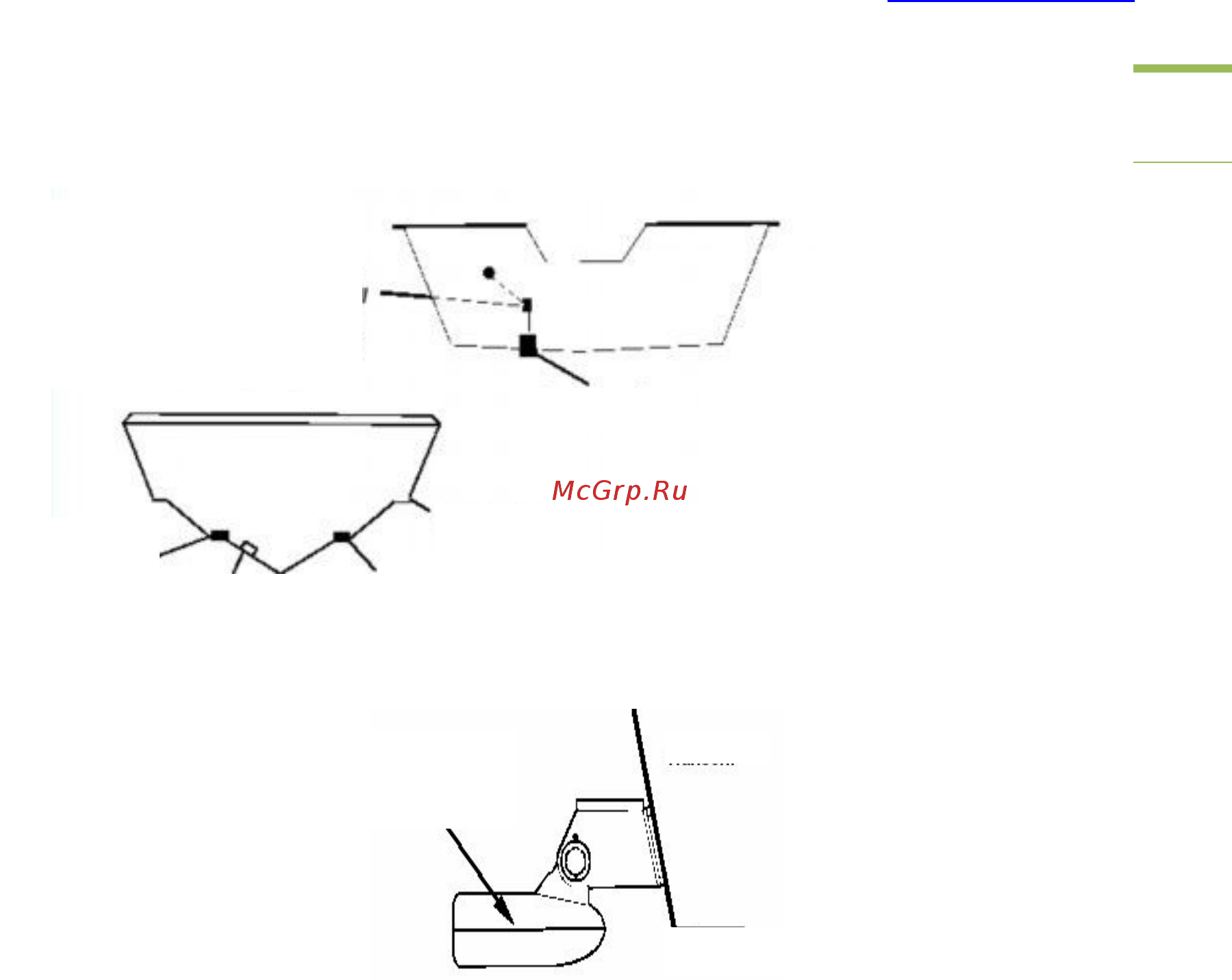

Насколько низко устанавливать датчик
ЦЕНТРАЛЬНАЯ ЛИНИЯ
ДАТЧИКА
ТРАНЕЦ
ДНО КОРПУСА ЛОДКИ
В большинстве случаев датчик надо устанавливать так, чтобы его центральная линия была на уровне низа корпуса лодки.
Такое положение обеспечивает плавный ток воды и защиту от ударов и столкновений
Тем не менее, иногда Вам может понадобиться установить датчик немного выше или ниже. (Отверстия на креплении
позволяют ослабить винты и сдвинуть датчик выше или ниже). Если у Вас часто пропадает сигнал при движении на
большой скорости, это может быть связано с тоем, что датчик выходит из воды при попадании на волны или кильватерную
струю. В этом случае надо опустить датчик немного ниже.
Если Вы путешествуете или ловите рыбу в местах, где на дне много подводных объектов, и датчик из-за этого часто
«откидывается», можно попробовать передвинуть датчик чуть повыше.
Нужно избегать двух крайних ситуаций. Крепежная скоба никогда не должна выступать ниже дна корпуса лодки. И дно
датчика – передняя часть - не должна находиться выше дна корпуса лодки.
Работа датчика «Сквозь корпус лодки» – против установки на транец
Обычно монтаж датчика на дне лодки обеспечивает прекрасную работу эхолота на большой скорости и хорошие
возможности работы на разной глубине. Прибору не угрожают повреждения от плавающих в воде предметов, он не может
быть сбит при причаливании и при транспортировке.
Тем не менее, у монтажа датчика на дне лодки есть недостатки. Во-первых, может наблюдаться некоторая потеря
чувствительности, даже если корпус очень хороший. Есть отличия для разных корпусов, и даже при установке на
одинаковые корпуса.
Во-вторых, угол расположения датчика нельзя подрегулировать так, чтобы лучше видеть «дуги», изображающие рыбу. Это
может быть проблемой для корпусов, у которых нос в состоянии покоя и на малых скоростях высоко поднят . Чтобы
убедиться, можете ли Вы пользоваться прибором, установленным на дне лодки, следуйте инструкциям в конце этого
раздела:
Сборка и установка датчика на транец.
Лучше всего не жестко соединить вместе все детали, прикрепить скобу датчика на транце и убедиться, что датчик можно
расположить горизонтально (параллельно дну).
