Селективный металлодетектор «Сигнум SFT» 7270. Руководство по эксплуатации.

плоскости датчика, то прибор выдаст одиночный низкочастотный короткий тон.

Необходимо отметить, что DD-датчик характеризуется достаточно сложной

картиной взаимодействия с металлическими объектами в ближней зоне (уровни

сигналов больше 80). Поэтому старайтесь при определении типа объектов выбирать

такой зазор сканирования, при котором уровни сигналов составляли бы от 30 до 60

для режима турбо и от 15 до 30 для нормального режима поиска.

Другими словами, если условия позволяют, старайтесь идентифицировать

объекты вне ближней зоны.

Одной из проблем при поиске являются так называемые «горячие камни»,

VDI которых больше +84. Для того, чтобы лучше различать горячие камни и

относительно большие плоские цветные объекты (например пять копеек Екатерины

II) VDI которых лежит в диапазоне +78…+86, в приборе используется специальный

высокотональный сигнал, отличающийся от обычного тона сигнала на объект из

цветного металла. При желании, сигнал на «горячие камни» можно исключить с

помощью настройки дискриминатора, выставив значение правой границы +86.

Как известно, особую проблему для индукционных металлоискателей

представляет идентификация плоских ферромагнитных объектов, таких как стальные

пробки, крышки, консервные банки и т.п., то есть предметов со значительным

контуром вихревых токов. Здесь в значительной степени Вам поможет наша

фирменная разработка - годографическая индикация (см. стр. 15).

При взаимодействии датчика с такими объектами (при условии, что уровень

сигнала выше 20) годографы последних, как правило, носят петлевидный характер и

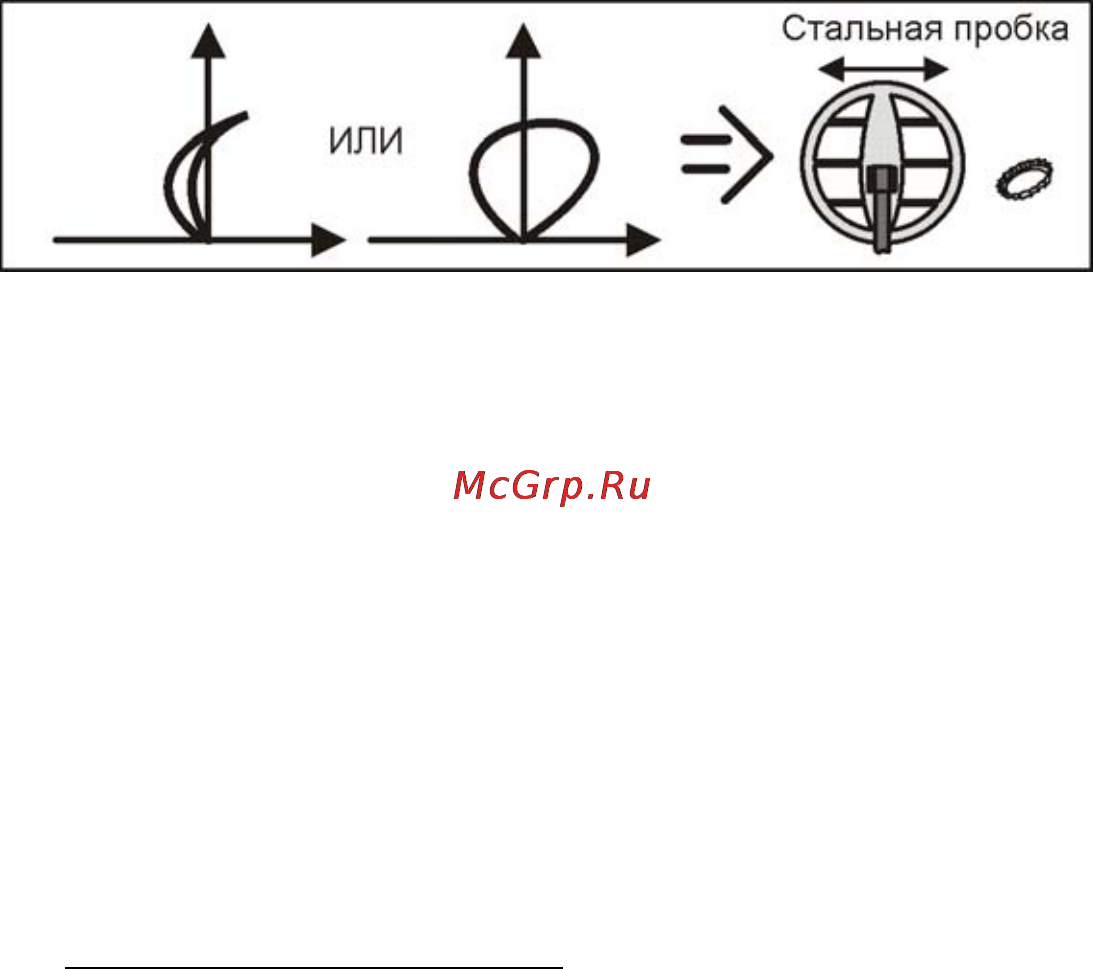

«разбрасываются» по экрану в зависимости от направления сканирования. На рис.

16 приведены годографы сигналов при взаимодействии датчика прибора с железной

бутылочной пробкой.

Для приведенного случая признаком того, что объект ферромагнитный

является петлевидный характер годографов и их разброс в зависимости от

направления сканирования.

Обычный режим работы

Рис. 16.

Для решения проблемы с идентификацией железных пробок можно

воспользоваться уточняющим S-алгоритмом, который существенно упрощает

процесс идентификации небольших (до 40-50 мм) плоских железных объектов.

Если Вы получили сомнительный цветной отклик от объекта, проверьте с

помощью S-алгоритма, не пробка ли это. Не забывайте контролировать рейтинг

сигналов. Этот алгоритм эффективно работает только при рейтингах больше 10.

Оценки типов объектов при его использовании более формализованы и не

требуют у пользователя большого опыта. Основную работу по идентификации на

себя берет процессор.

Примеры годографов для той же пробки, но в режиме с S-алгоритмом

приведены на рис. 17.

Режим работы с S-алгоритмом
