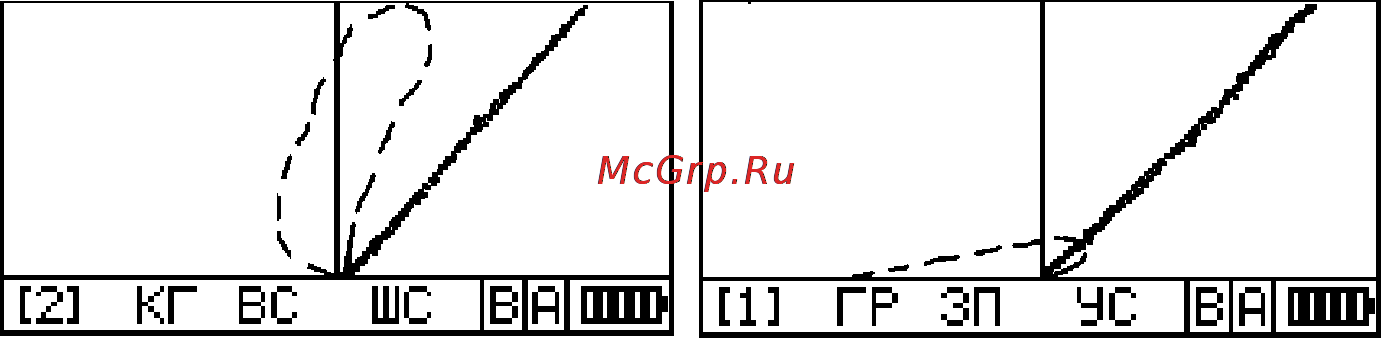

На сегодняшний день все известные гармонические детекторы металлов используют всевозможные функциональные обработки сигналов датчика Примером такой обработки может являться вычисление угла наклона к той или иной оси годографа и при этом на индикатор выводится число пропорциональное этому углу так называемый идентификационный индекс Естественно возникает вопрос Как быть если годограф полученный при взаимодействии с каким либо железным объектом носит сложный петлеобразный характер В этом случае говорить о какой то утовой характеристике нс вполне корректно Болес того такой подход к идентификации объектов будет давать неоднозначные результаты при различной ориентации объекта по отношению к датчику На рис 9 представлены годографы полученные при проносе датчика над крышкой консервной банки В первом случае крышка расположена перпендикулярно плоскости датчика во втором плоскость крышки параллельна плоскости датчика Рис 9 В обоих случаях видно что голографические картинки при проносе над крышкой искривлены В то же время на рис 9 приведен годограф полученный при проносе датчика над плоско лежащей латунной монетой диаметром 25 мм Из приведенных иллюстраций видно 1 Голографические картинки для ферромагнитных объектов всегда имеют искривленный характер Несмотря на то что их годограф в основной своей части может заходить в зону цветных металлов тем нс менее такие объекты можно идентифицировать как железные по искривленности годографических линий 2 Годографы цветных металлов всегда расположены в правой части дисплея и носят линейн ый характер Именно за счет такого подхода СТЕРХ МАСТЕР позволит увидеть гораздо больше чем могут другие приборы Хотя необходимо отмстить что для этого потребуется определенный опыт работы с прибором Здесь важно сделать следующие замечания Анализ годографа имеет смысл если он полностью умещается на дисплее прибора т с когда объект нс расположен в непосредственной близости к датчику а также когда сигнал от объекта нс слишком мал Запомнив зрительно такие годографы в дальнейшем вы будете с легкостью идентифицировать эти объекты Если непонятный объект находится вблизи датчика и его годограф выходит за пределы дисплея приподнимите датчик прибора и просканируйте еще раз 17
