9 MICRODIGITAL Inc.
2.1.1. Описание порта CTL (G)
Ниже приведена информация о выходном выводе CTL для подключения PTZ или датчика
(DI/DO). Отсчет номера контакта начинается слева.
С целью подключения RS-232 для устройства последовательного ввода, модема или консоли
(программа связи) используются RXD,TXD и GND. Для подключения к ПК используются RXD и TXD.
RXD и TXD – кросс-кабели.

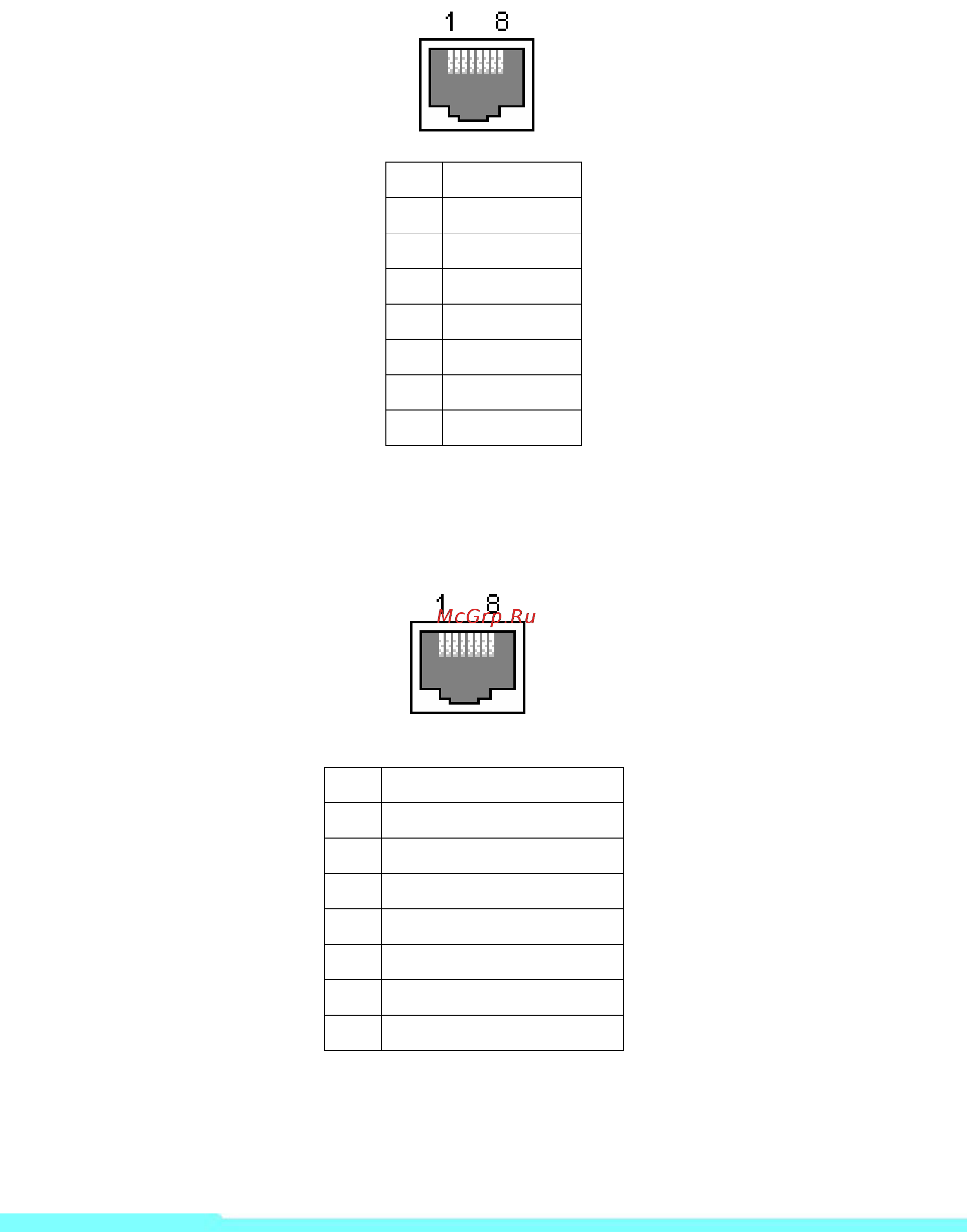

Рисунок 4. Описание порта CTL
2.1.2. Описание порта LAN (J)
1
TX+ Transmit Data+
2
TX- Transmit Data-
3
RX+ Receive Data +
4
PoE +12V
5
PoE +12V
6
RX- Receive Data -
7
PoE -12V
8
PoE -12V
Рисунок 5. Описание порта LAN
1
485 +
2
RXD
3
TXD
4
485 -
5
GND
6
DI +
7
DO +
8
DO -
