１０ MICRODIGITAL Inc.
2.2.1. Описание порта CTL
Информация о выводе порта COM.
С целью подключения RS-232 для устройства последовательного ввода, модема или консоли
(программа связи) используются RXD,TXD и GND. Для подключения к ПК используются RXD и TXD.
RXD и TXD – кросс-кабели.

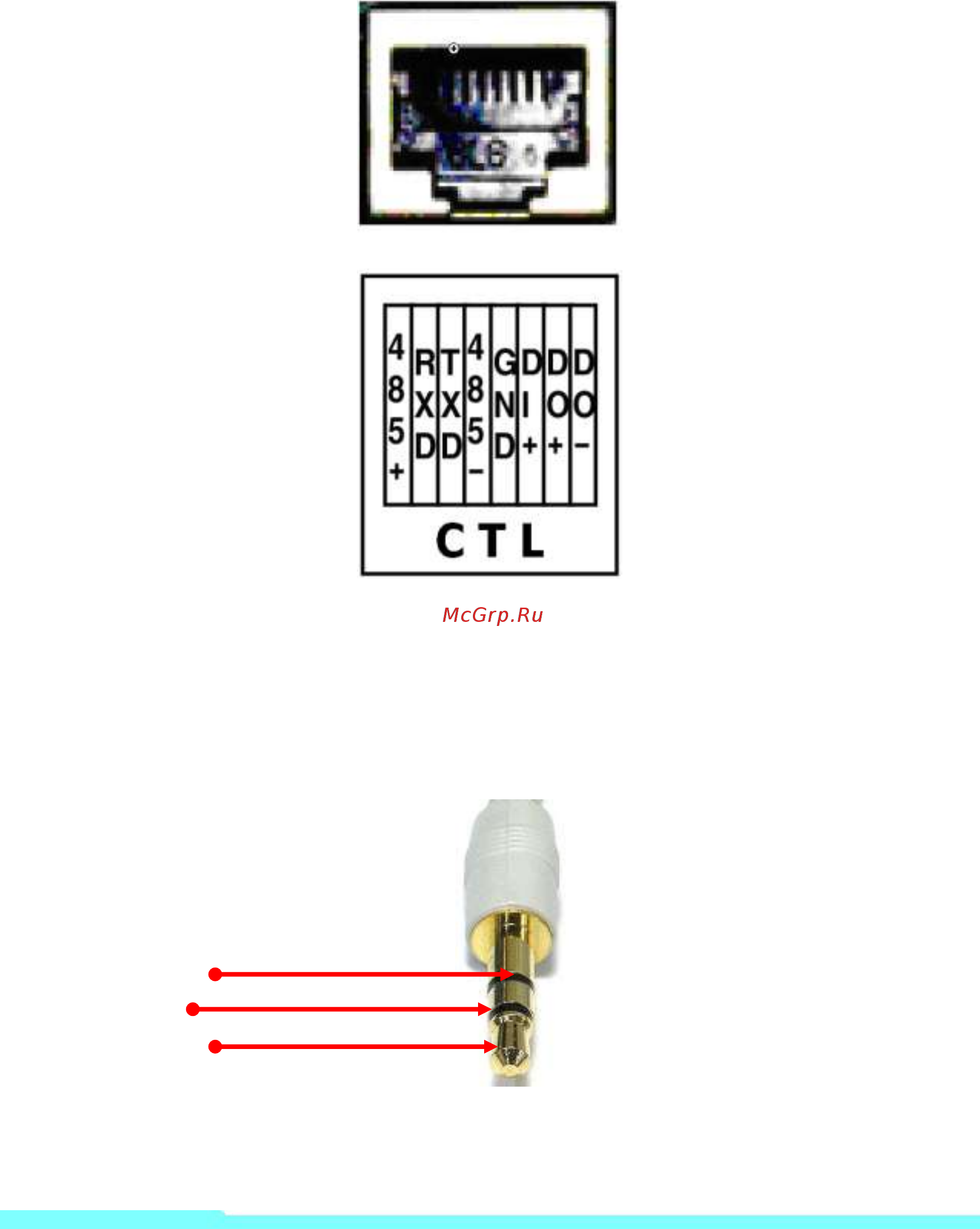

Рисунок 4. Описание порта CTL
2.2.2. Описание разъема усилителя, видеовыхода
Информация о разъеме для моно усилителя и видеовыхода.
1 : Заземление
2 : Усилитель
3 : Видеовыход
