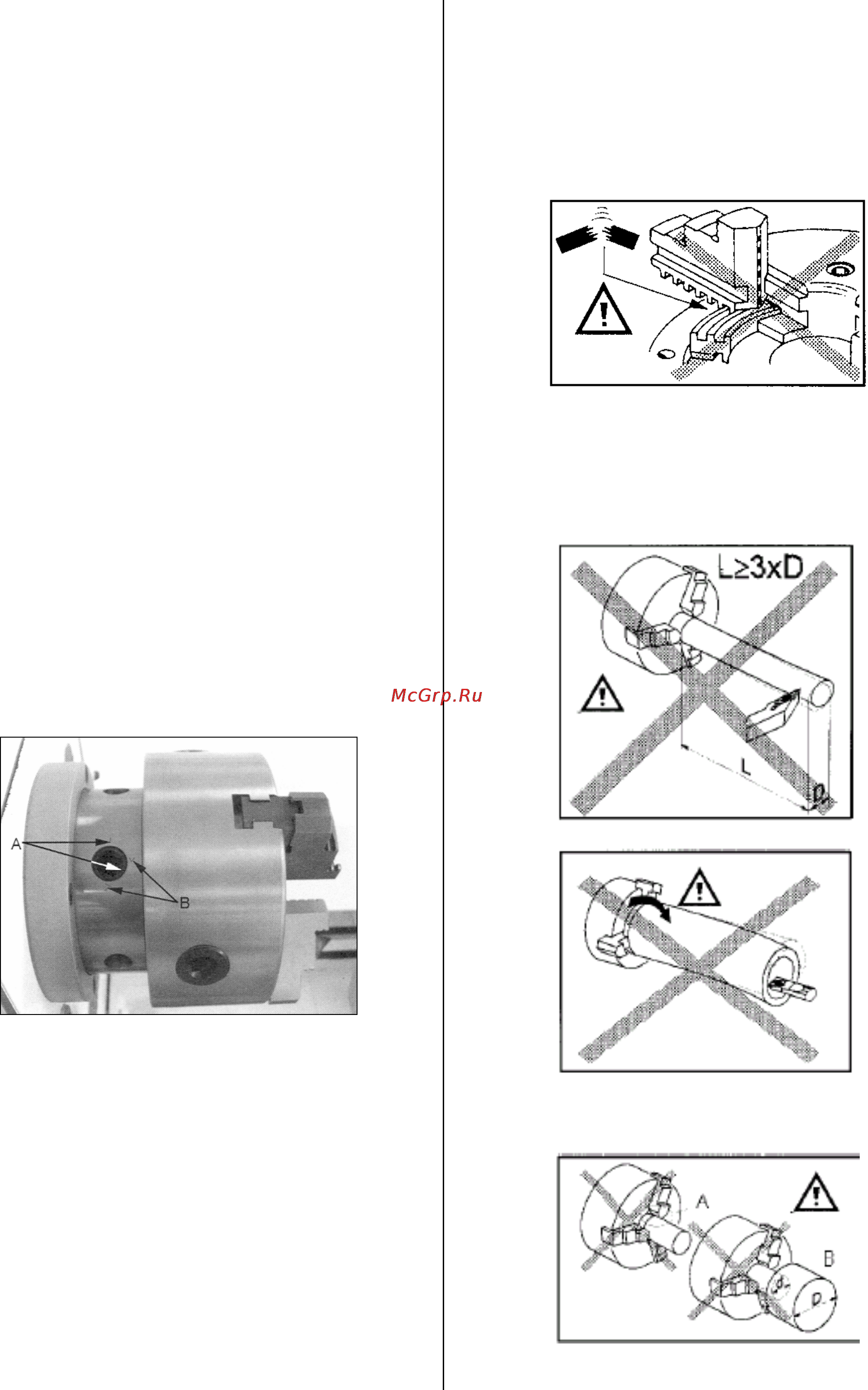

инструкция по эксплуатации станка JET серии ZH
8
Перед пуском шпинделя убедитесь, что все ру-
коятки установлены в правильном положении.
Рукоятка выбора направления вращения шпин-
деля (13, Рис. 2) должна быть переставлена в
правильном направлении. Никогда не исполь-
зуйте толчковый режим поворота шпинделя для
работы при низкой частоте вращения.
Для увеличения срока службы и сохранения
точности ходовой винт используется только для
нарезания резьбы.
Во время нарезания резьбы ходовой винт при-
водит в движение фартук суппорта. предохра-
нительная муфта фартука может износиться,
чтобы не повредить станок, выбирайте соответ-
ствующую глубину врезания.
Во время смены заготовки, а также, если Вы ос-
тавляете рабочее место на некоторое время,
мотор необходимо выключить.
6.1 Зажим заготовок
Демонтаж/монтаж патрона
Закройте направляющие станины станка перед
демонтажем патрона с помощью деревянной
доски.
Удерживайте патрон, пока Вы ослабляете 3 ку-
лачковых затвора зажимного эксцентрика по-
средством вращения на 1 / 4 оборота против
часовой стрелки.
Выровняйте метки относительно друг друга.
Рис. 9
Осторожно снимите патрон.
Очистите все контактирующие поверхности.
Вставьте зажимное приспособление рукой на-
против переднего конца шпинделя.
Зажмите кулачковый затвор зажимного эксцен-
трика вращением по часовой стрелке.
Метка зажимного эксцентрика (А) должна нахо-
диться между 2-мя метками (В).
Если это не получается, то необходимо вкру-
тить или выкрутить на один оборот винты ку-
лачковых затворов.
Сильно затянуть кулачковый затвор зажимного
эксцентрика.
Внимание:
Ограничение числа оборотов вращения зажим-
ного приспособления не должно превышаться.
Зубья кулачков и архимедова спираль зубчатого
обода должны всегда находиться в полном за-
цеплении.
Выступающие зажимные кулачки могут сло-
маться и при работе разлететься (Рис. 10).
Рис. 10
Избегайте зажимов длинных заготовок с одной
стороны - консольно. Заготовки могут в процес-
се обработки погнуться (Рис.11) или вырваться
из патрона (Рис.12).
Поджимайте их задней бабкой или люнетом.
Рис. 11
Рис. 12
Избегайте коротких длин зажима (А, Рис.13) или
зажимов заготовок за малый диаметр (В).
Рис. 13
Следите за торцевой опорой заготовки.
