www.optimus-cctv.ru
7
абонент
Белый (D2-A)
Аудио 2-ой абонент
Черный (D2GND)
Общий 2-ой абонент
Желтый (D2-V)
Видео 2-ой абонент
Красный (D3VCC)
+12В (от монитора) 3-ий
абонент
Белый (D3-A)
Аудио 3-ий абонент
Черный (D3GND)
Общий 3-ий абонент
Желтый (D3-V)
Видео 3-ий абонент
Красный (D4VCC)
+12В (от монитора) 4-ый
абонент
Белый (D4-A)
Аудио 4-ый абонент
Черный (D4GND)
Общий 4-ый абонент
Желтый (D4-V)
Видео 4-ый абонент
Зеленый
Норм. Замкн.
Синий
СОМ
Коричневый
Норм. Откр.
Оранжевый
Кнопка «Выход»

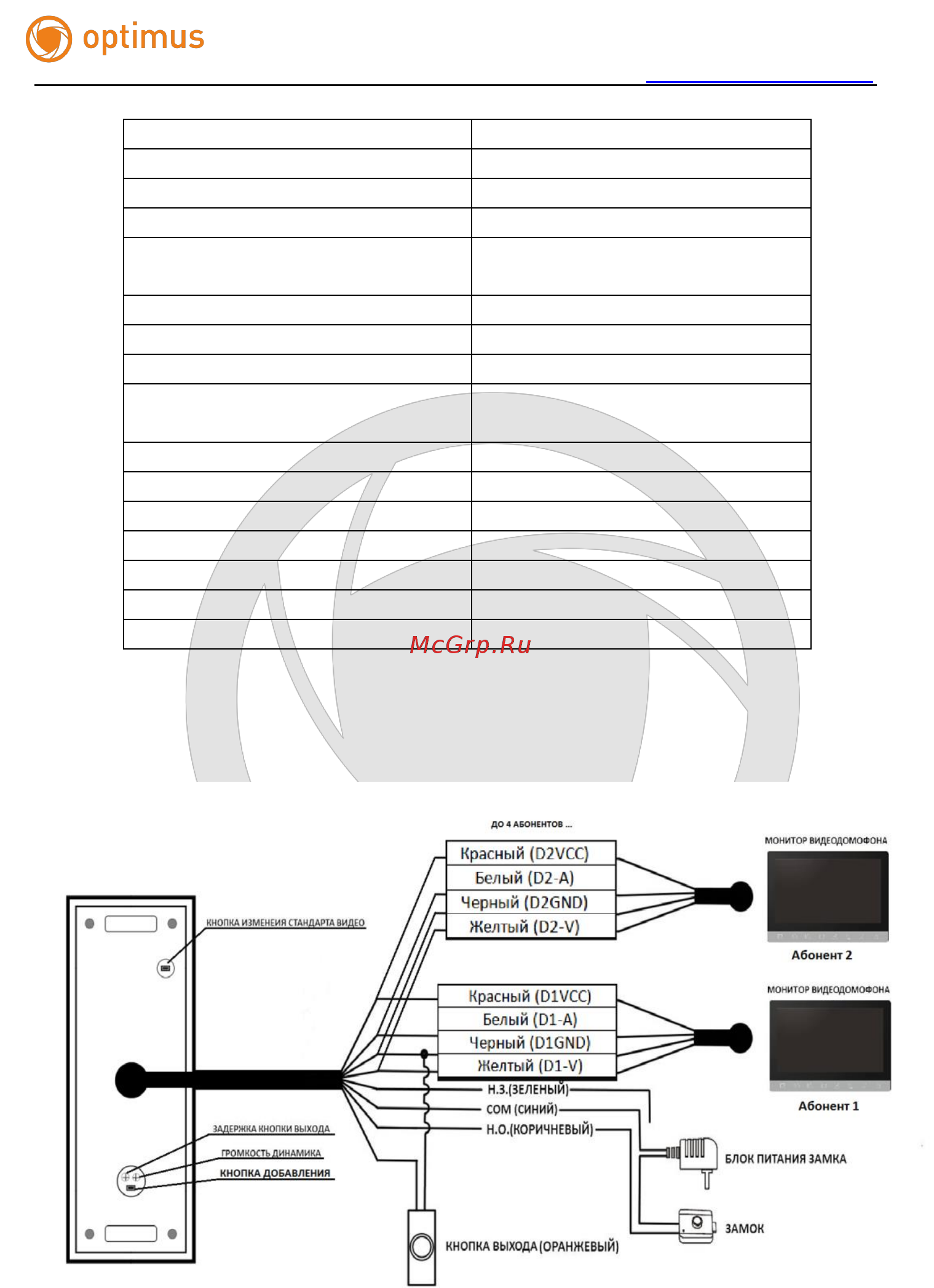

Рисунок 1.
