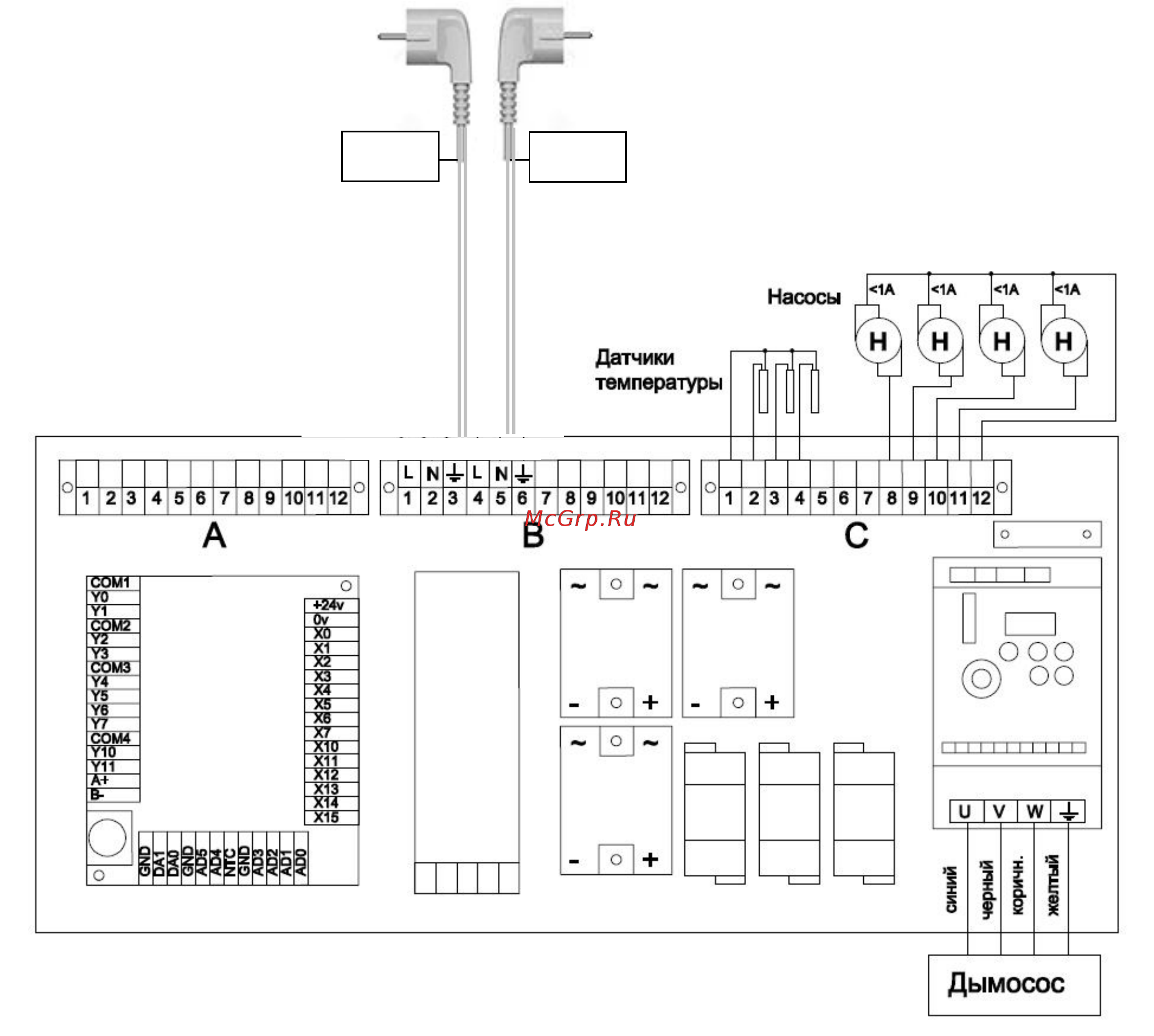

Рис. 11 - Схема электроподключения блока управления котлов R60, R120
Порядок подключения питания котла:
1. Подключите сетевой провод с вилкой с надписью "ИБП" к ИБП завершения работы. Вклю-
чите ИБП завершения работы в сеть. Розетка в которую включается вилка должна быть заземлена.
2. Подключите сетевой провод с вилкой с надписью "СЕТЬ" в сеть. Розетка в которую вклю-
чается вилка должна быть заземлена.
3. Соедините разъем провода идущего от частотного преобразователя с разъемом провода,
идущего от двигателя дымососа.
Подключение насосов системы отопления (теплоснабжения)
Насос рециркуляции (см. рис. 13) следует подключать через блок управления котла или на-
прямую к ИБП завершения работы.
ИБП
Сеть
