www.pelletron.ru 38

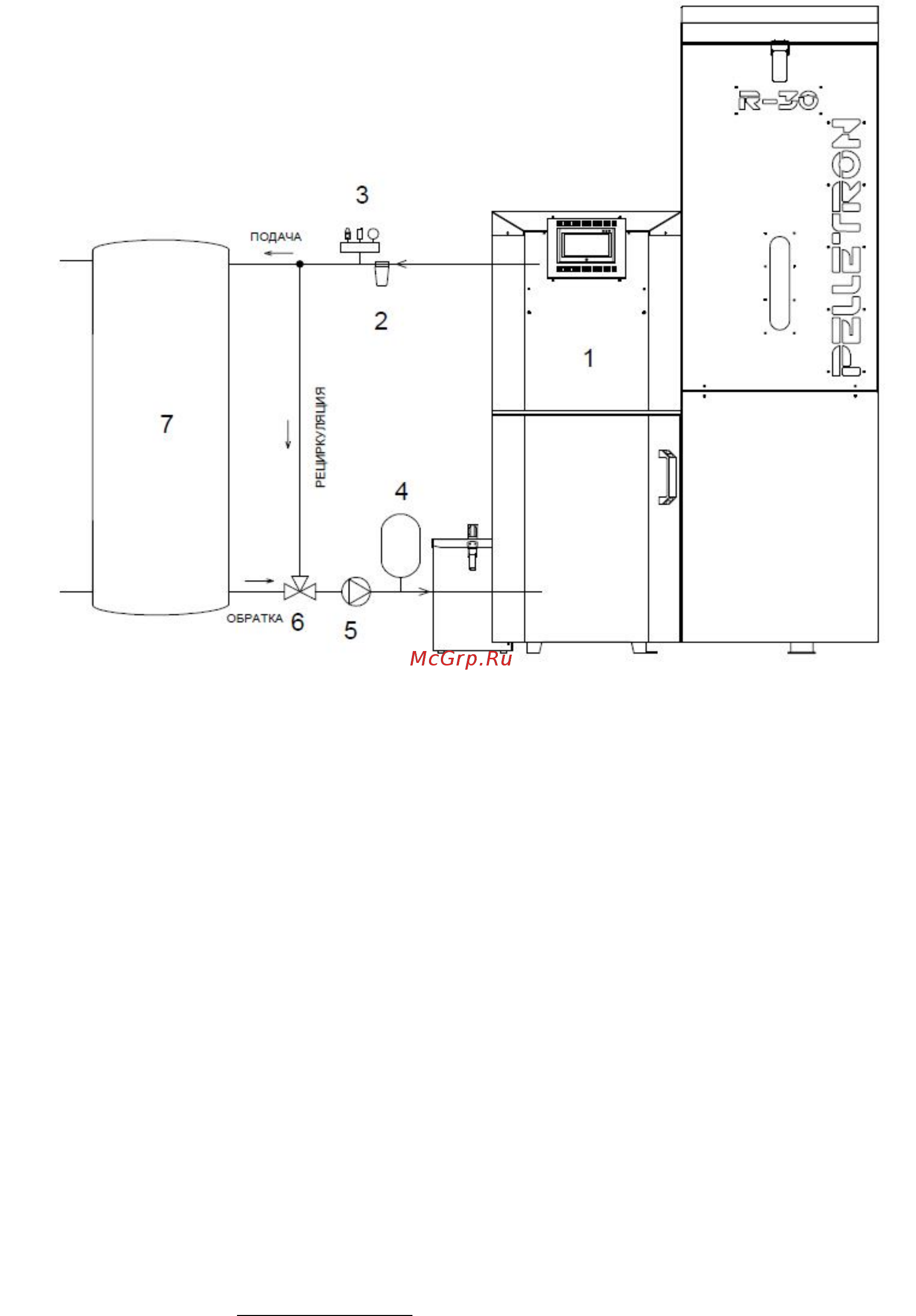

1 - котел, 2 - фильтр, 3 - предохранительный клапан и манометр, 4 - расширительный бак, 5 -
насос рециркуляции, 6 - термостатический трехходовой клапан, 7 - буферная емкость
Рис. 13 - Элементы обвязки котла Pelletron R
Выбор элементов обвязки следует выполнять с учетом с следующих требований:
- условные сечения трубопроводов обвязки не должны быть менее сечения выходных патруб-
ков котла.
- следует использовать расширительный бак, рассчитанный таким образом, чтобы при мак-
симально холодной системе давление теплоносителя составляло 1 бар, при максимально горячей 2
бара.
- для контроля давления следует использовать манометр 1 класса с пределом измерений не
менее 0,4 МПа (4 бар) и не более 0,6 МПа (6 бар).
- следует использовать предохранительный клапан с давлением срабатывания не выше 0,3
МПа (лучше 2,5 МПа), и рабочей мощностью для котла R30 не ниже 45 кВт, для котла R60 не ниже
90 кВт, для котла R120 на ниже 180 кВт. Сброс пара с предохранительно клапана следует выпол-
нять в атмосферу за пределы котельной.
- следует использовать нерегулируемый клапан рециркуляции имеющий температуру смеши-
вания не ниже 50С с коэффициентом протока Kvs не менее: 4,5 для котла R30, 9,0 для котла R60,
18,0 для котла R120.
- следует использовать насос рециркуляции имеющий полезную производительность для
котла для котла R30 - не менее 1 л/сек, для котла R60 - не менее 2 л/сек, для котла R120 - не менее
4 л/с.
