www.pelletron.ru 56

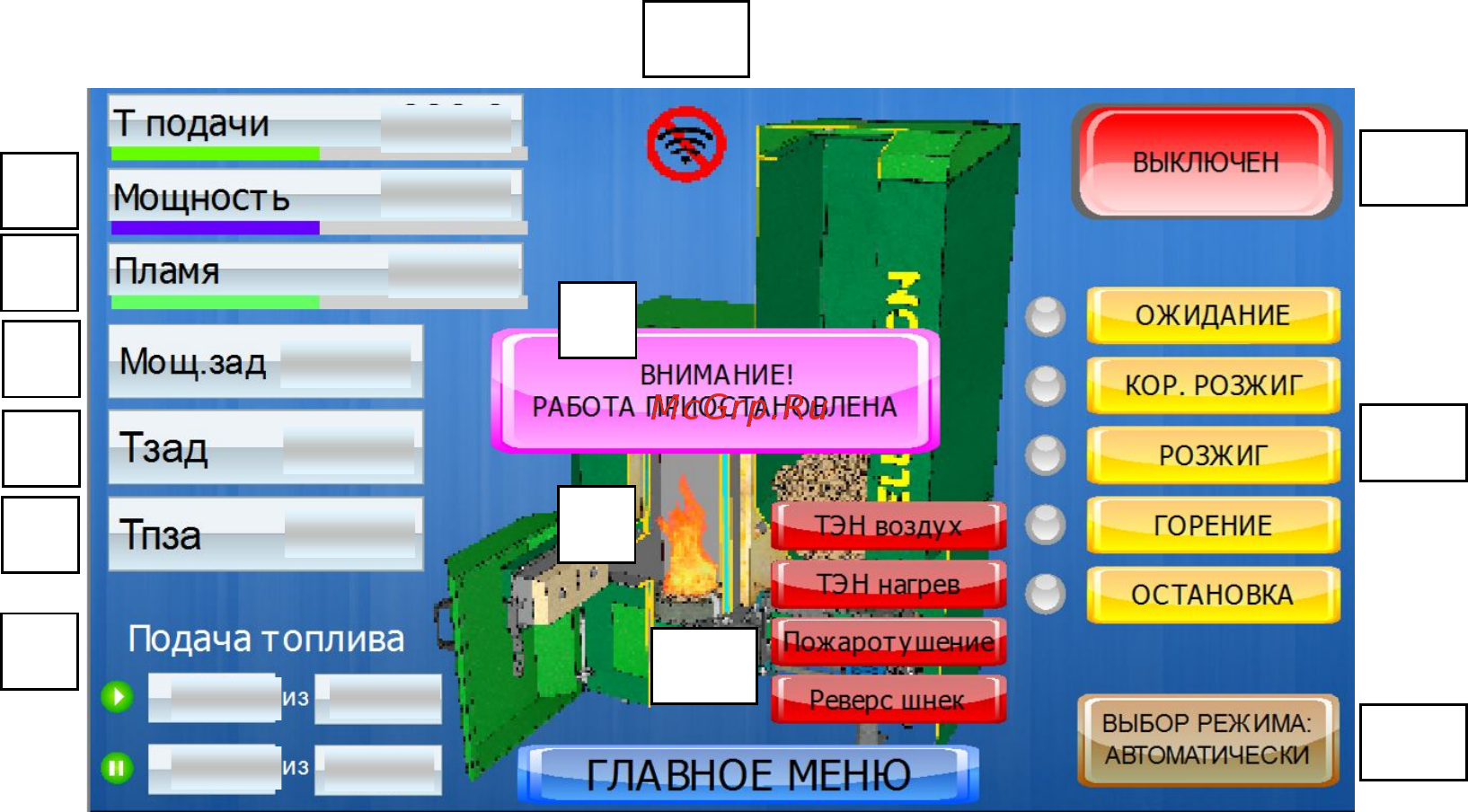

1. Кнопка "КОТЕЛ" вызывает экран "КОТЕЛ"
Экран показывает состояния котла в текущий момент времени и содержит следующие груп-
пы:
1. Показатель Тз - позволяет задать температуру подачи теплоносителя. Показатель активен
только при выборе режима работы "Автоматическое поддержание заданной температуры теплоно-
сителя".
2. Показатель Рз - позволяет задать мощность котла, при этом 0% соответствует минимальная
мощность котла в режиме поддержания пламени (примерно 1,5 кВт). Показатель виден только при
выборе режима работы "Автоматическое поддержание заданной мощности".
3. Индикатор Тпза - показывает температуру подачи теплоносителя рассчитанную погодоза-
висимой автоматикой. Индикатор виден только при выборе режима работы "Поддержание темпе-
ратуры согласно датчику температуры наружного воздуха".
4. Индикатор ПОДАЧА ТОПЛИВА - состоит из двух строк с символами "подача" и "пауза".
Левое поле показывает расчетное время вращения / паузы шнека в секундах, правое оставшееся с
момента очередного включения вращения / паузы шнека в секундах. Если шнек начинает заклини-
вать индикатор меняет названия на ПОДКЛИНИВАЕТ. Индикатор ПОДКЛИНИВАЕТ появляется
при начале заклинивания шнека и горит в процессе процедуры расклинивание. При постоянном
подклинивании следует определить причины подклинивания и устранить их.
5. Индикатор Т - показывает текущую температуру подачи теплоносителя.
6. Индикатор Р - показывает текущую мощность котла в пламенном режиме % от максималь-
ной диапазоне 0-100% заданном на экране КОЭФФИЦИЕНТЫ ТОПЛИВА И ВОЗДУХА.
7. Индикатор F - показывает интенсивность пламени. Индикатор качественный 0 - нет пламе-
ни, больше 0 есть пламя. По величине значения можно косвенно судить о интенсивности пламени
и степени загрязнения датчика пламени.
8. Индикатор ВНИМАНИЕ - появляется при возникновении в котле проблемы. Детализацию
проблемы следует смотреть на экране ПРЕДУПРЕЖДЕНИЯ.
9. Индикатор пламени в топке - при наличии пламени появляется изображение пламени -
дублирует качественную составляющую индикатора F.
10. Индикаторы дополнительной механизации, отображаются при срабатывании соответст-
вующих устройств:
ТЭН ВОЗДУХ - включен вентилятор фена (фен подает холодный воздух)
ТЭН нагрев - включен нагреватель фена (фен подает горячий воздух)
1
2
3
74.2
55.2
120
50
55.2
56.1
0.0
0.0
0.0
0.0
4
6
7
8
9
10
11
12
13
14
