www.pelletron.ru 9

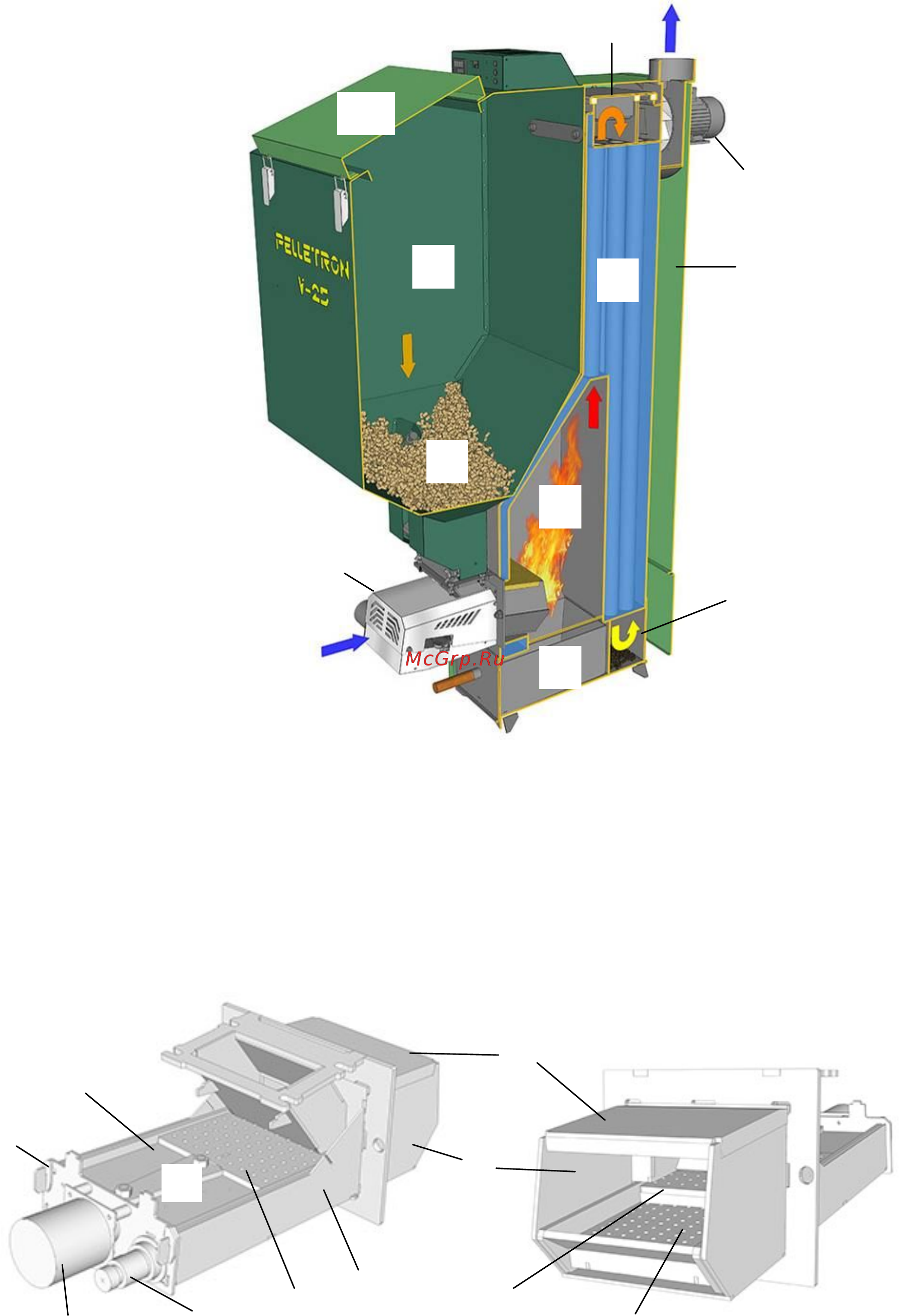

1 - топка, 2 - теплообменник, 3 - горелка, 4 - дымосос, 4 - бункер, 5 - зольный ящик, 6 - бун-

кер, 7 -запас топлива, 8 - кожух, 9 - верхняя крышка оборотной камеры теплообменника, 10 - ниж-

няя крышка оборотной камеры теплообменника, 11 - крышка бункера.

Рис. 5 - Устройство котла Vector в разрезе

1 - рама горелки, 2 - колосниковый блок, 3 - электродвигатель привода колосника, 4 - под-

вижный колосник, 5 - неподвижный колосник, 6 - сопло, 7 - керамическая крышка сопла, 8 - ходо-

вой винт (в прорези колосникового блока) 9 - электрический разъем, 10- стопора колосникового

блока

Рис. 6 - Устройство горелки Vector
