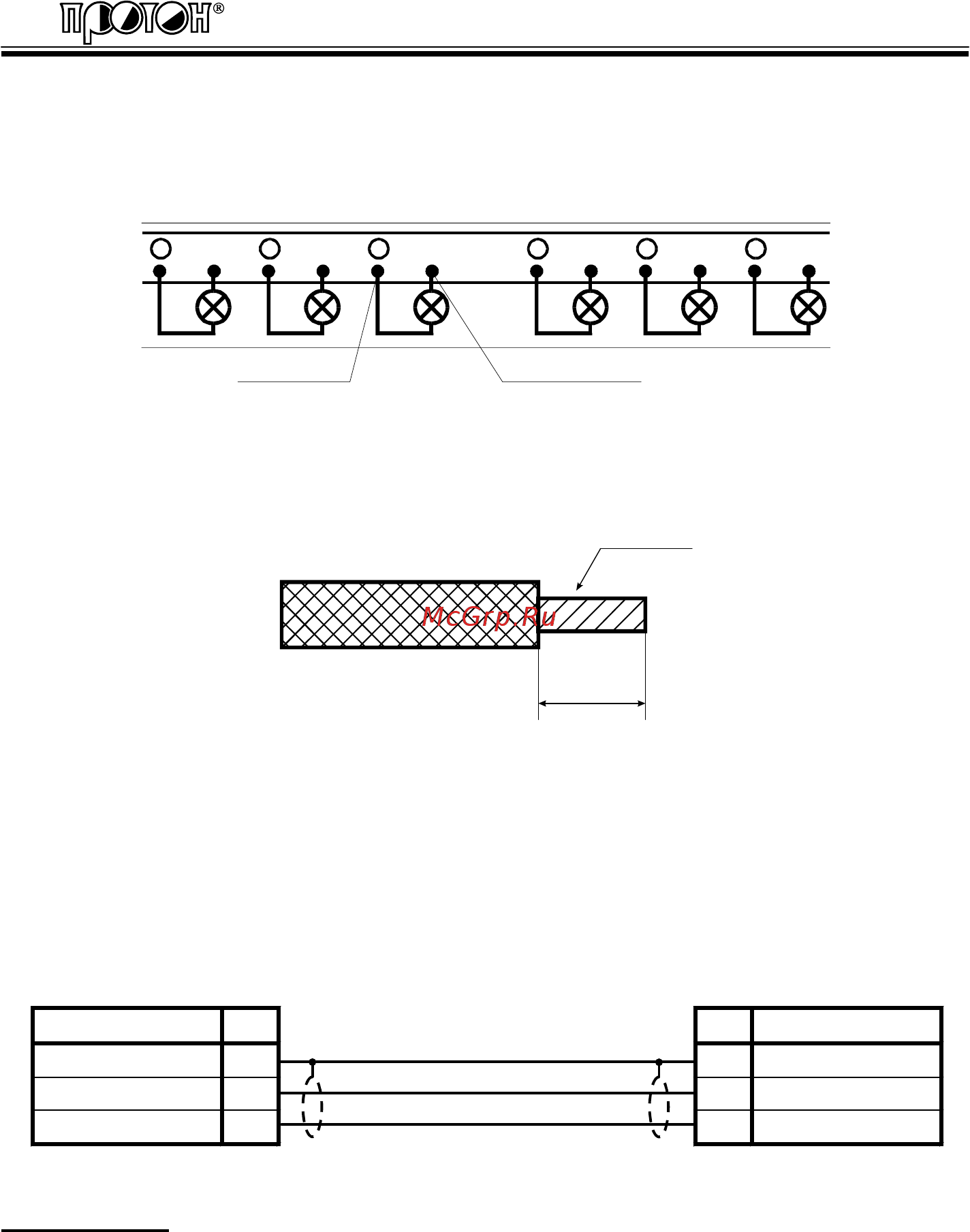

− Подсоедините кабели цепей нагрузки к выходным клеммам в

соответствии с приведенной схемой:

Нейтраль

Выход канала

− Разделку кабеля для подключения цепей нагрузки производить

согласно рисунку:

6-8 мм

Облудить

При использовании одножильного проводника облуживание

необязательно.

− Для работы от внешнего DMX-пульта подсоедините симметричный

экранированный кабель (экранированную витую пару) с волновым

сопротивлением 90–110 Ом к разъемам управления DMX 512 по

следующей схеме:

Контакт № № Контакт

Общий 11Общий

Сигнал (–) 2 2 Сигнал (–)

Сигнал (+) 3 3 Сигнал (+)

ВНИМАНИЕ:

не забывайте устанавливать терминатор при значительной

длине кабеля управления или при количестве потребителей DMX более 5

– терминатор представляет собой кабельную часть разъема XRL-3 с

резистором, сопротивление которого равно волновому сопротивлению

кабеля (см. выше – 90-110 Ом) и мощностью рассеивания ≥ 0.125 Вт,

включенным между выводами 2 и 3. Терминатор включается в выходной

разъем последнего на линии DMX-прибора.
