4. УСТРОЙСТВО

Подъемник (рисунок 1) состоит из двух стоек коробчатого сечения –

правой 1 и левой 2, соединенных между собой поверху поперечной балкой 3. В

стойках размещены каретки 4 с закрепленными на них поворотными

телескопическими подхватами 5 и 6 разной длины. Подхваты фиксируются

стопорными устройствами 7, автоматически срабатывающими при подъеме

автомобиля. При опускании кареток в крайнее нижнее положение происходит

автоматическое расстопорение подхватов. Каретки 4 приводятся в движение

гидравлическими цилиндрами, установленными внутри стоек. Подъемник

снабжен системой 8 тросовой синхронизации движения кареток.

Каждая каретка 4 (рисунок 2) изготовлена из трубы 9 прямоугольного

профиля и снабжена восемью полиамидными ползунами 10, скользящими по

беговым дорожкам стоек. К трубе 9 приварена решетка 11. Кронштейн 12

предназначен для закрепления подхватов. Внутри каретки в ее нижней и

верхней частях имеются ребра 13 для закрепления гидравлического цилиндра и

троса системы синхронизации 8. Каретки фиксируются на требуемой высоте

стопорами-защелками, закрепленными на стойках и входящими в зацепление с

решетками на каретках.

На правой стойке (рисунок 2) размещена насосная станция 14 с приводом

управления 15.

Для предотвращения касания автомобилем верхней балки 3 имеется

система автоматического отключения привода 29.

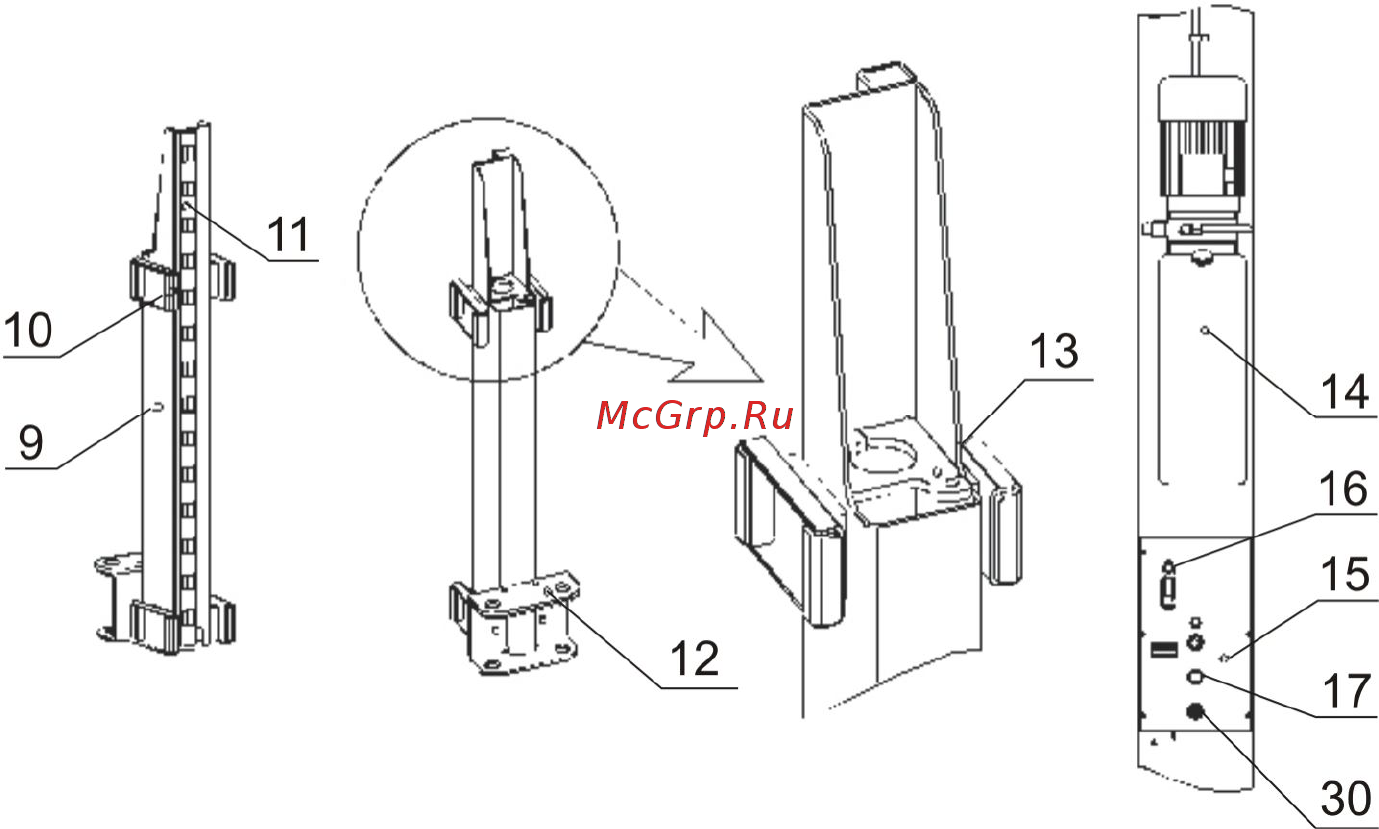

Рисунок 2. Каретка и насосная станция

Для управления подъемником используется установленный в приводе

управления 15 рычаг 16, которым осуществляется расстопорение кареток, и две

кнопки, верхняя – подъем кареток 17, нижняя - опускание кареток 30. Для

расстопорения кареток их сначала необходимо приподнять на 30…40 мм вверх

нажатием верхней кнопки 17 и затем расстопорить движением рычага 16 на

себя, нажать нижнюю кнопку 30 до упора и каретки опустятся.

Для защиты от несанкционированного доступа привод снабжен

электрическим замком.
