инструкция по эксплуатации станка JET мод. JMD-45PF
5
Угловые тиски, ширина губок 85 мм
Сверлильный патрон 1013 мм с оправкой
Торцевая фреза Ø75 мм, с оправкой
Устройство цифровой индикации (JMD-45PFD)
Инструмент для обслуживания
Деталировка

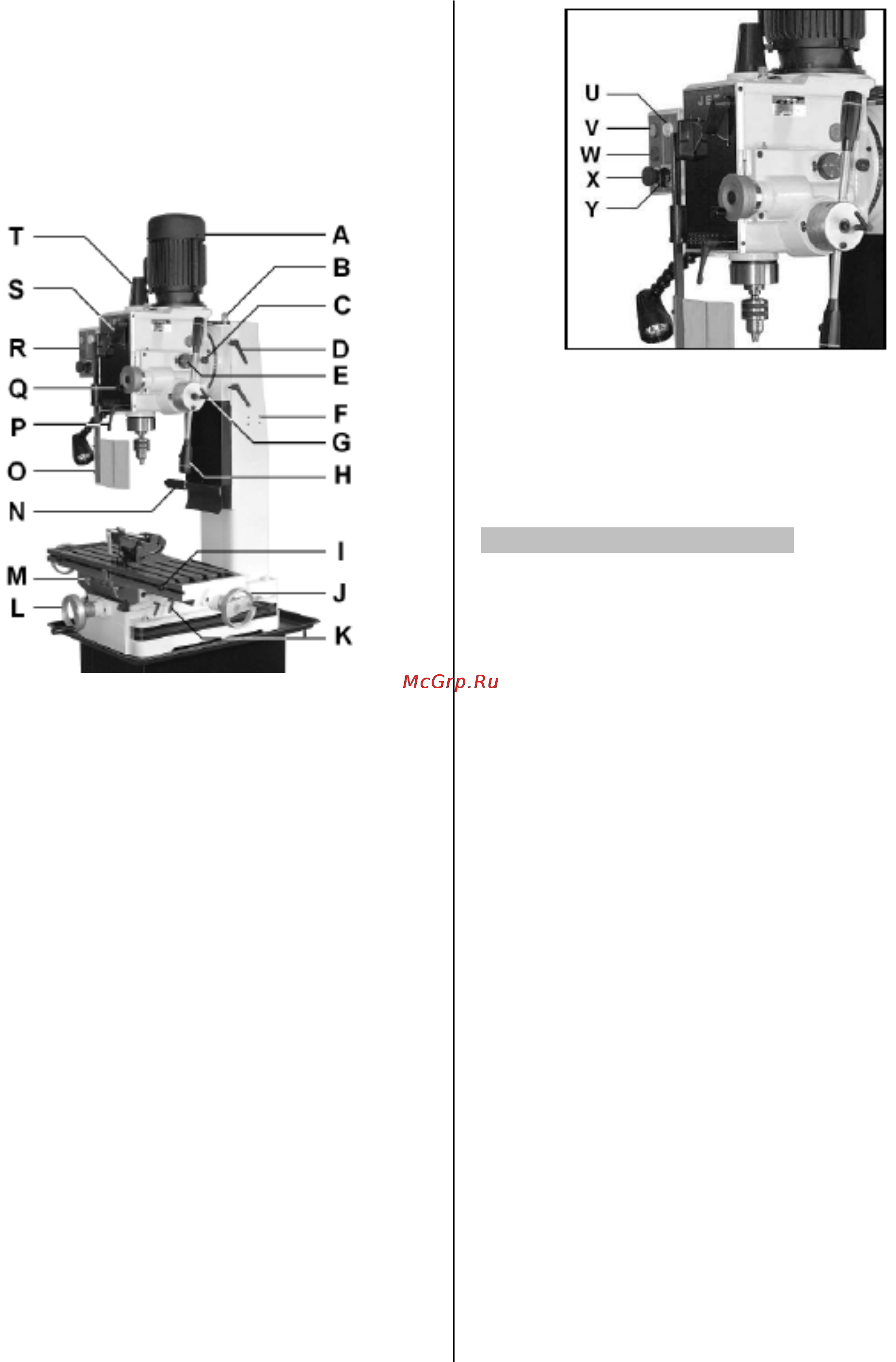

4.4 Описание станка
Рис.1
A….Мотор
B….Резервуар масленки по оси Z
C…Стопорные гайки наклона головки
D….Стопор направляющих оси Z
E….Переключатель выбора автоподачи
F….Намеченные отверстия цифрового дисплея
G….Регулировочная ручка ограничителя глуби-
ны сверления
H….Рукоятки автоподачи (Включение автопода-
чи)
I……Регулируемые упоры оси Х
J......Маховик оси Х
К…..Стопор направляющих оси Y
L…..Маховик оси Y
M….Стопор направляющих оси Х
N….Изогнутая рукоятка оси Z
О….Защита патрона
Р….Рукоятка зажима пиноли
Q….Маховик тонкой подачи
R….Блок управления
S....Рычаги выбора скорости
Т….Кожух затяжной оправки
Рис.2
U….Индикатор питания
V….Кнопка ВКЛ
W....Кнопка остановки
Х….Кнопка аварийной остановки
Y….Переключатель вращения влево/вправо
5. Транспортировка и запуск
5.1 Транспортировка и установка
Станок поставляется на паллете в закрытом
ящике.
Для транспортировки используйте вилочный по-
грузчик или ручную тележку. Убедитесь, что ста-
нок не может опрокинуться или упасть во время
транспортировки.
Станок предназначен для работы в закрытых
помещениях и должен быть прикручен к тумбе
или прочному рабочему верстаку.
Для целей удобства упаковки станок собран не
полностью.
5.2 Сборка
Если при распаковке вы заметите какие-либо по-
вреждения от транспортировки, немедленно из-
вестите об этом поставщика. Не эксплуатируйте
станок!
Избавьтесь от упаковки, соблюдая принципы со-
хранения окружающей среды.
Очистьте все защищенные от ржавчины поверх-
ности при помощи бензина, солярового масла
или мягкого растворителя.
Накрутите резиновые рукоятки на выдвижные
полые штыри (H). Прикрепите штыри рукояток к
корпусу и затяните.
Насадите изогнутую рукоятку оси Z (N) на ось и
затяните установочный винт.
Установите изогнутую рукоятку.
