инструкция по эксплуатации станка JET мод. JMD-45PF
8
Скорости можно изменять только при полной ос-
тановке шпинделя.
ПРЕДУПРЕЖДЕНИЕ:
Изменение скоростей во время вращения
шпинделя или мотора повредит шестеренки и
переключатель.
При смене скоростей всегда обращайтесь к со-
ответствующей главе.
7.2 Замена оправки
Снимите кожух стержня оправки (Т, Рис. 1).
Выберите самую низкую скорость шпинделя,
чтобы не допустить его проворота.
Ослабьте стержень оправки при помощи ключа.
Ослабьте стержень оправки на 2, максимум 3
полных оборота.
Выбейте головку стержня оправки при помощи
резинового молотка, чтобы вытащить оправку.
7.3 Регулировка ограничителя глубины
Для просверливания нескольких отверстий од-
ной заранее заданной глубины используйте ог-
раничитель глубины (G).
7.4 Включение маховика точной подачи
Чтобы активировать ручной маховик тонкой по-
дачи, установите кнопку выбора силовой подачи
(Е) в положение "0".
Циферблат может быть установлен на ноль по
необходимости.
7.5 Включение автоподачи
Ослабьте рукоятку затвора пиноли (Р).
Отрегулируйте ограничитель глубины сверления
(Е).
ОСТОРОЖНО:
Не допускайте превышения глубины подачи над
ходом шпинделя.
Включите подачу, нажав рукоятки подачи (Н).
Шпиндель будет подавать автоматически, пока
не будет достигнут ограничитель глубины свер-
ления.
Затем шпиндель вернется в верхнее положение
при помощи возвратной пружины.
7.6 Наклон фрезерной головки
Чтобы наклонить фрезерную головку необходи-
мо ослабить запорные гайки наклонной головки
(С, Рис. 1).
Червячная головка может быть наклонена на 90°
влево и на 30° вправо.

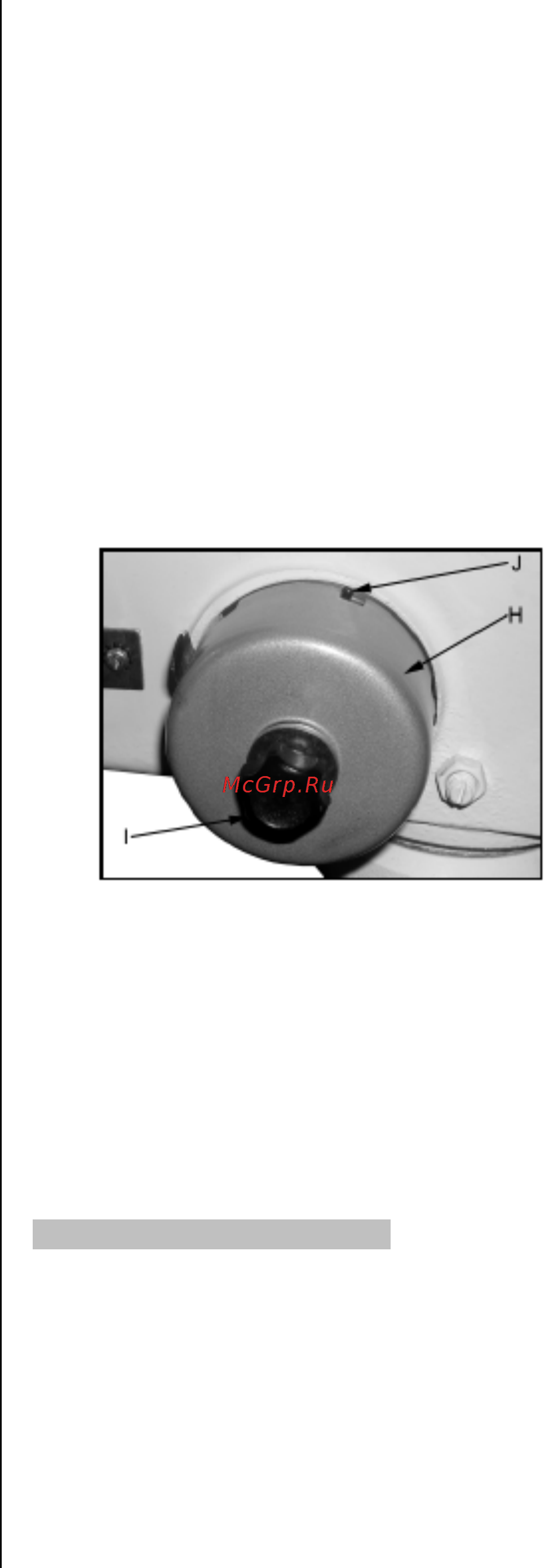

7.6 Регулировка возвратной пружины
Возвратная пружина регулируется на заводе и
не требует дальнейшей настройки. Если регули-
ровка все же необходима:
Ослабьте рукоятку (I, Рис. 5) примерно на 6 мм.
Не снимайте кожух пружины (Н).
Рис.5
Твердо держите кожух пружины (Н).
Отведите кожух и вращайте до тех пор, пока
штырь (J) на пластине возвратной пружины не
войдет в следующую выемку на кожухе винтовой
пружины. Поверните кожух по часовой стрелке,
чтобы снизить натяжение, и против часовой
стрелки, чтобы увеличить натяжение.
Затяните рукоятку (I).
8. Обслуживание и проверка
Общие замечания:
Обслуживание, чистка и ремонт могут прово-
диться только после того, как станок будет
защищена от случайного запуска.
Нажмите кнопку аварийной остановки и от-
ключите станок от источника питания!
Регулярно очищайте станок.
Неисправные защитные устройства необходимо
заменять немедленно.
