+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
51
Скорость канала управления сети может быть установлена в 300, 2400 бит/c. При использовании свобод-
ного ВИ максимальная скорость 9600 бит/c. Использование ВИ для организации канала управления по-
зволяет прозрачно пробрасывать канал через другое транспортное оборудование сети.
4.7.10. Завороты на потоках Е1
Модуль поддерживает два типа заворотов по потокам Е1: заворот по входящему потоку и заворот потока
на процессоре в сторону шины шасси.

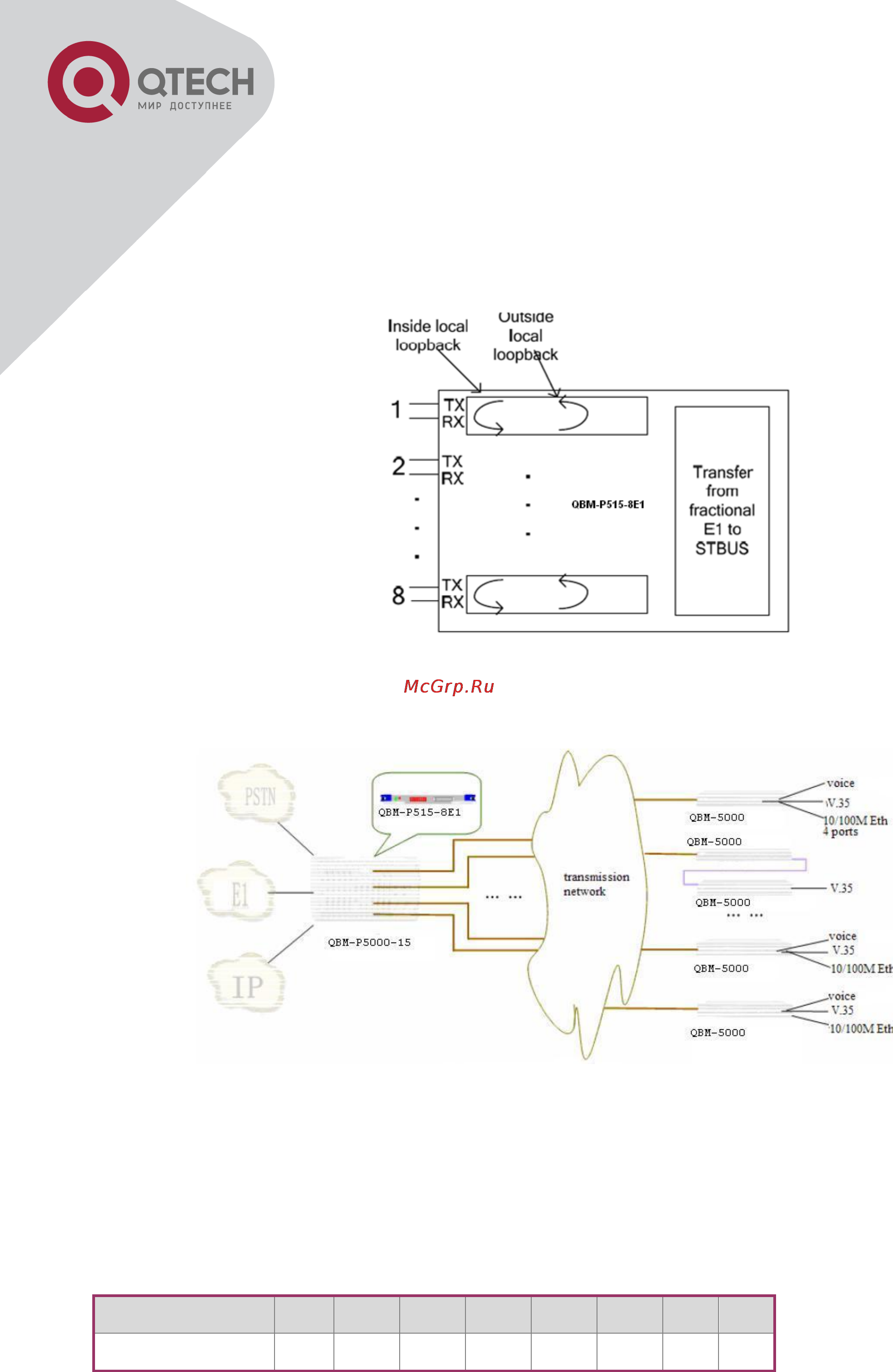

Рисунок 4.7.10.1. – Типы заворотов на модуле QBM-P515-8E1-BL и QBM-P515-8E1
4.7.11. Типовая схема применения
Рисунок 4.7.11.1. – Типовая схема применения модуля QBM-P515–8E1-BL и QBM-P515–8E1
4.7.12. Назначение контактов интерфейса Е1
Модуль выпускается с разъѐмом DB37M, расположенном на фронтальной панели, тип коннектора кабеля
DB37F.
Кабель CBL-E1-DB37F/16BNCM-2.5m предназначен для использования с модулем QBM-P515-8E1 (по-
ставляется отдельно по заказу).
Кабель CBL-E1-DB37F/8RJ45-2.5m предназначен для использования с модулем QBM-P515-8E1-BL (по-
ставляется отдельно по заказу).
№ контакта RJ45
1
2
3
4
5
6
7
8
Назначение
Rx+
Rx-
-
Tx+
Tx-
-
-
-
