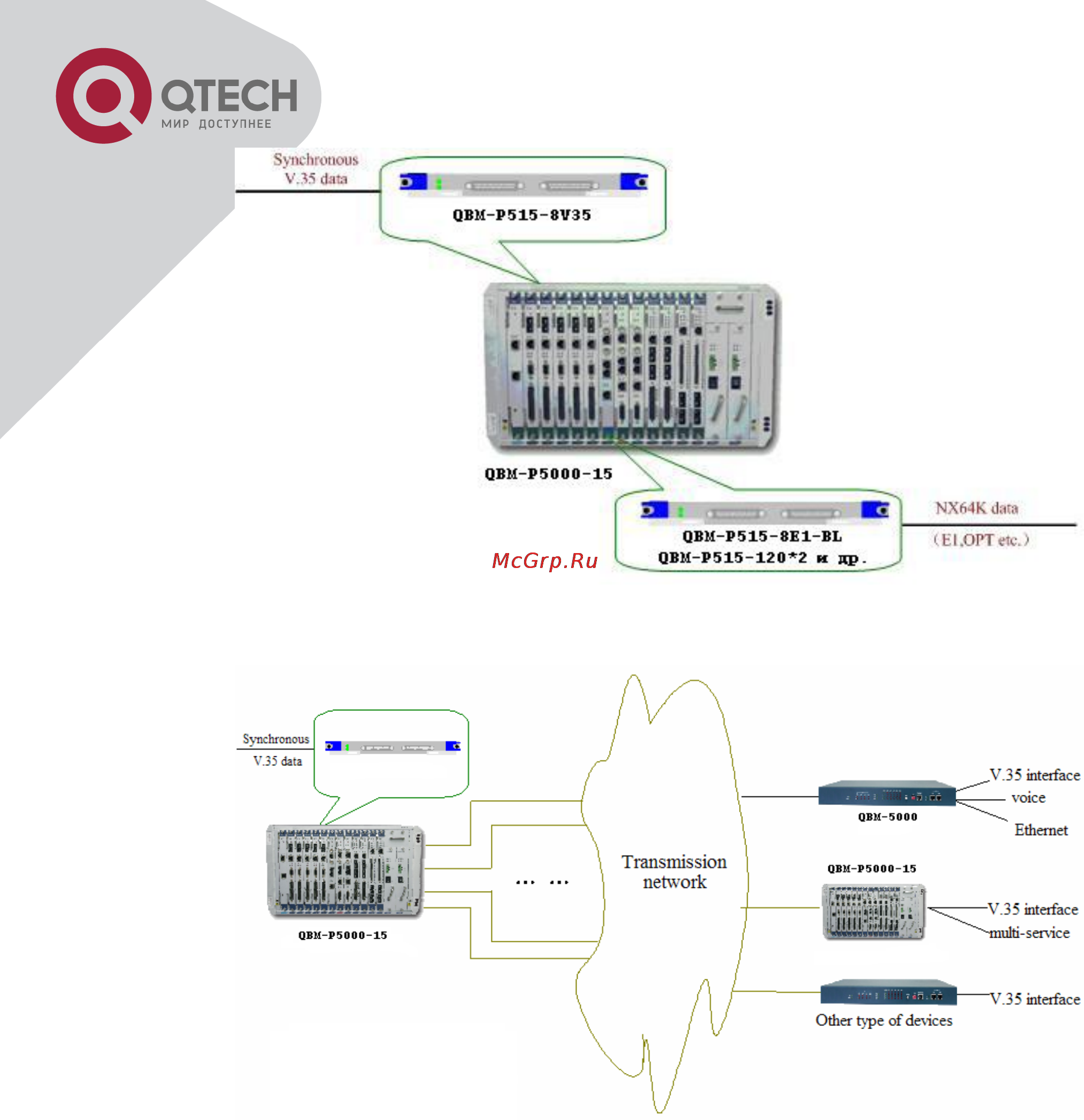

Рисунок 4.14.8.1. – Передача на локальный интерфейс с N*64К
Рисунок 4.14.8.2. – Работа с удалѐнными интерфейсами
4.14.9. Соотношение пропускной способности и занимаемых ВИ в группах STBUS
Каждый V.35 канал закрыт по умолчанию, для его использования его необходимо открыть через интер-
фейс конфигурации.
Полоса пропускания каждого канала данных может устанавливать и принимать значение Nx64K (N=1~31).
Полоса пропускания каждого канала данных установлена MCU, и принимается за один E1 канал. Таким
образом модуль связывается 8-ю потоками с шиной шасси.
