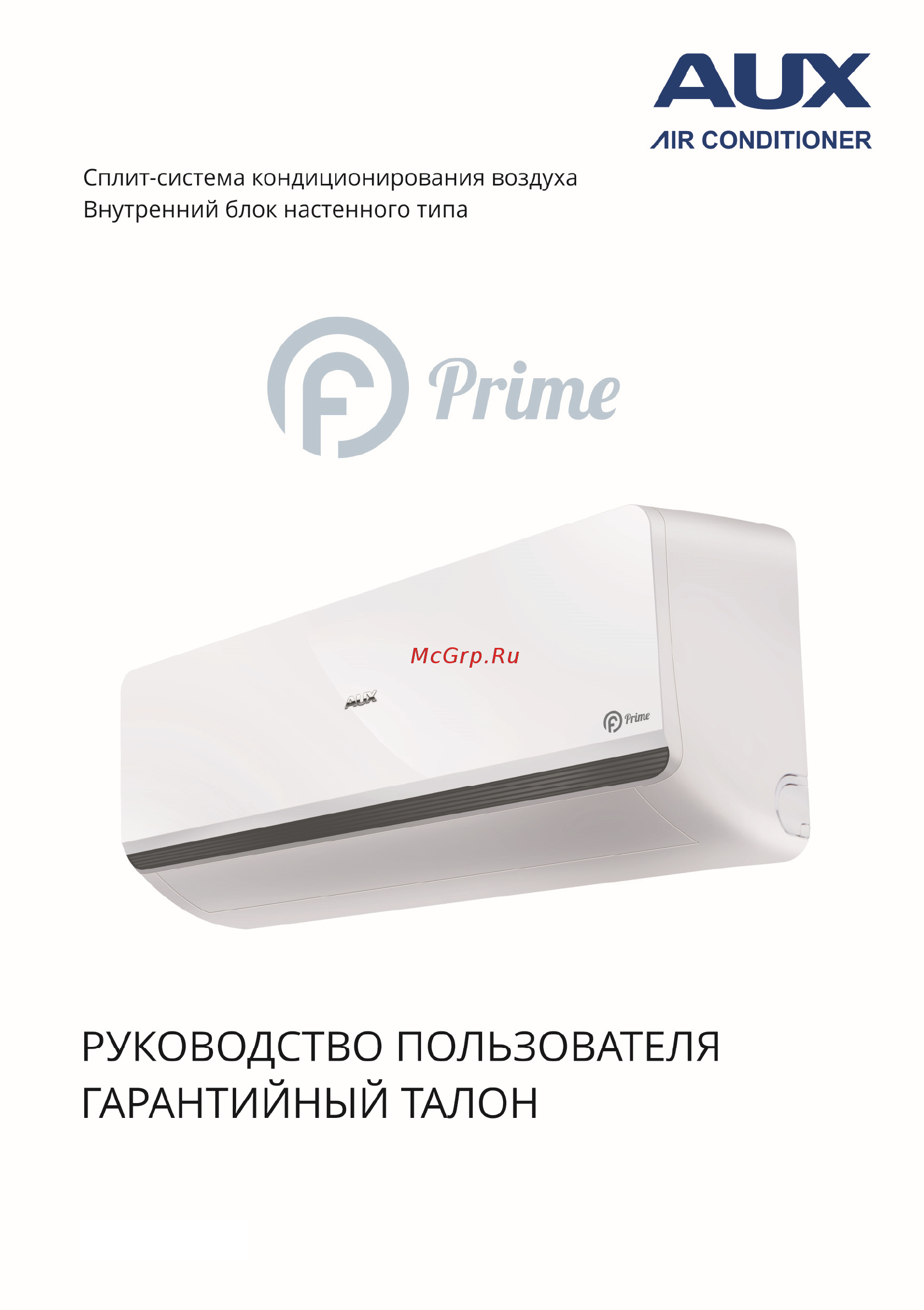

AUX ASW-H24A4\FP-R1 Инструкция по эксплуатации онлайн
Содержание
- Содержание 2
- Комплект поставки и монтажная схем а 3
- Установка кондиционера меры предосторожности 4
- Установка кондиционера меры предосторожности 5
- Установка кондиционера 6
- Установка кондиционера 7
- Выполнение отверстия в стене определите месторасположение отверстия в стене перед выполнением отверстия убедитесь в отсутствии в стене скрытых электрических кабелей и трубопроводов под небольшим углом в сторону наружного блока выпол ните отверстие диаметром 60 80мм при необходимости установите гильзу 8
- Развальцовка труб хладагента правильно отрежьте с помощью трубореза медную трубу необходимой длины полностью удалите заусенцы с разрезанного поперечного сечения трубы при удалении заусенцев наклоните трубу срезом вниз чтобы удаляемые заусенцы не попали внутрь трубы наденьте на трубу конусную гайку соответствующего размера будьте внимательны после развальцовки насадка гайки невозможна выполните развальцовку при помощи специального инструмента с соблюдением всех правил выполнения данных работ проверьте получившуюся развальцовку она должна быть одинаковой длины и с ровным краем по всему диаметру с блестящей внутренней поверхностью без царапин при обнаружении дефекта обрежьте развальцованный уча сток и выполните развальцовку повторно подключение труб хладагента совместите центральные оси трубопроводов и в ручную затяните до упора накидную конусную гайку зафиксировав штуцер гаечным ключом затяните накид ную конусную гайку динамометрическим ключом соблю дая крутящий момент указанный в таблиц 8
- Трубопроводы хладагента ограничения по длинам и перепадам высот 8
- Установка кондиционера 8
- Ми к отдельно расположенным на сервисных панелях резьбовым отверстиям следите за правильностью под ключения проводов плотно затяните винты клеммных колодок для предот вращения их ослабления убедитесь в неподвижности закрепленных проводов потянув за них закрепите межблочный электрический кабель в провод ные зажимы установите защитные крышки сервисных панелей наруж 9
- Подключение дренажной трубы шланга проложите дренажную трубу шланг с постоянным укло ном в строну слива если длина дренажной трубы шланга входящей в ком плект поставки недостаточна увеличьте её присоединив дополнительную дренажную трубу шланг соответствую щего диаметра укрепите место соединения при прокладке дренажной трубы шланга не допускайте ошибок изображенных на рисунках расположите дренажную трубу шланг под трубами хладагента убедитесь в отсутствии подъемов изгибов и замятий 9
- Подключение межблочного электрического кабеля и кабеля электропитания снимите защитные крышки сервисных панелей наружно го и внутренних блоков ослабьте винты клеммных колодок и подсоедините соответствующим образом см схемы межблочный электрический кабель и кабель электропитания некоторые модели внутренних блоков могут поставлять ся с уже подключенным к внутреннему блоку кабелем электропитания с электрической вилкой подключение заземляющего провода произведите винт 9
- Схемы подключения 9
- Установка кондиционера 9
- Установка кондиционера 10
- Эксплуатация кондиционера меры предосторожности 11
- Эксплуатация кондиционера меры предосторожности 12
- Эксплуатация кондиционера основные элементы 13
- Эксплуатация кондиционера пульт дистанционного управления 14
- Эксплуатация кондиционера пульт дистанционного управления 15
- Эксплуатация кондиционера пульт дистанционного управления 16
- Эксплуатация кондиционера пульт дистанционного управления 17
- Эксплуатация кондиционера уход и обслуживание 18
- Следующие случаи не всегда являются признаками поломок пожалуйста прежде чем обратиться в сервисный центр попробуйте воспользоваться следующими рекомендациями если после выполнения указанных проверок кондиционер не возобновит нормальную работу прекратите его эксплуатацию и обратитесь в сервисный центр 19
- Устранение неисправностей 19
- Коды ошибок при возникновении неисправности код ошибки автоматически отображается на дисплее лицевой панели внутреннего блока 20
- Немедленно выключите кондиционер отключите его от электропитания и обратитесь к специалистам при обнаружении следующих неисправностей ненормальные звук во время работы оборудования сильный посторонний запах во время работы течь жидкости из внутреннего блока частое срабатывание устройства защитного отключения узо попадание жидкости внутрь оборудования сильный нагрев вилки или кабеля электропитания 20
- Устранение неисправностей 20
- Технические данные 21
- Гарантийный талон 22
- Гарантийный талон 23
- Для заметок 24
