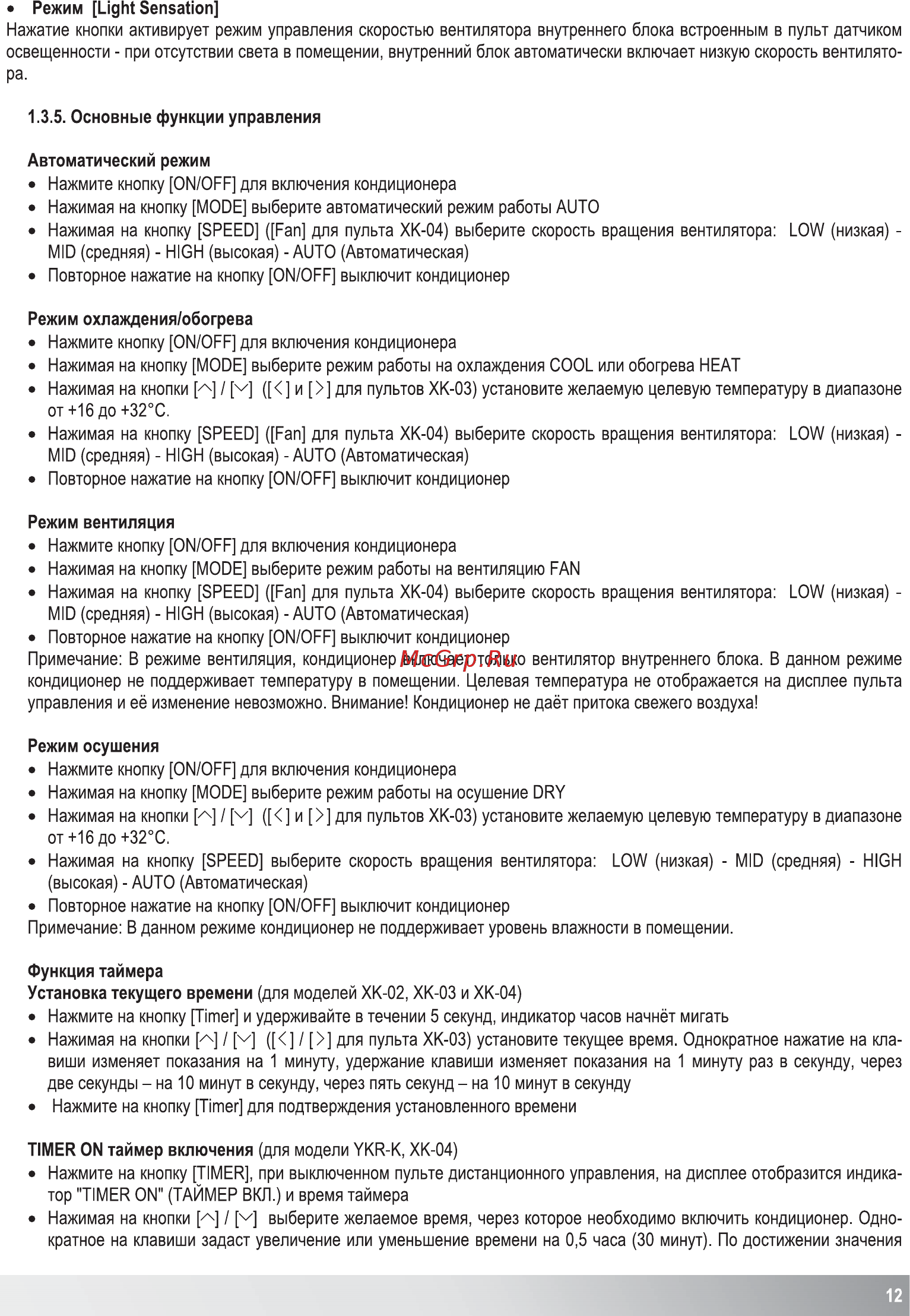

Режим Light Sensation Нажатие кнопки активирует режим управления скоростью вентилятора внутреннего блока встроенным в пульт датчиком освещенности при отсутствии света в помещении внутренний блок автоматически включает низкую скорость вентилято ра 1 3 5 Основные функции управления Автоматический режим Нажмите кнопку ON OFF для включения кондиционера Нажимая на кнопку MODE выберите автоматический режим работы AUTO Нажимая на кнопку SPEED Fan для пульта ХК 04 выберите скорость вращения вентилятора LOW низкая MID средняя HIGH высокая AUTO Автоматическая Повторное нажатие на кнопку ON OFF выключит кондиционер Режим охлаждения обогрева Нажмите кнопку ON OFF для включения кондиционера Нажимая на кнопку MODE выберите режим работы на охлаждения COOL или обогрева HEAT Нажимая на кнопки М z и для пультов ХК 03 установите желаемую целевую температуру в диапазоне от 16 до 32 С Нажимая на кнопку SPEED Fan для пульта ХК 04 выберите скорость вращения вентилятора LOW низкая MID средняя HIGH высокая AUTO Автоматическая Повторное нажатие на кнопку ON OFF выключит кондиционер Режим вентиляция Нажмите кнопку ON OFF для включения кондиционера Нажимая на кнопку MODE выберите режим работы на вентиляцию FAN Нажимая на кнопку SPEED Fan для пульта ХК 04 выберите скорость вращения вентилятора LOW низкая MID средняя HIGH высокая AUTO Автоматическая Повторное нажатие на кнопку ON OFF выключит кондиционер Примечание В режиме вентиляция кондиционер включает только вентилятор внутреннего блока В данном режиме кондиционер не поддерживает температуру в помещении Целевая температура не отображается на дисплее пульта управления и её изменение невозможно Внимание Кондиционер не даёт притока свежего воздуха Режим осушения Нажмите кнопку ON OFF для включения кондиционера Нажимая на кнопку MODE выберите режим работы на осушение DRY Нажимая на кнопки Ц z и для пультов ХК 03 установите желаемую целевую температуру в диапазоне от 16 до 32 С Нажимая на кнопку SPEED выберите скорость вращения вентилятора LOW низкая MID средняя HIGH высокая AUTO Автоматическая Повторное нажатие на кнопку ON OFF выключит кондиционер Примечание В данном режиме кондиционер не поддерживает уровень влажности в помещении Функция таймера Установка текущего времени для моделей ХК 02 ХК 03 и ХК 04 Нажмите на кнопку Timer и удерживайте в течении 5 секунд индикатор часов начнёт мигать Нажимая на кнопки z М для пульта ХК 03 установите текущее время Однократное нажатие на кла виши изменяет показания на 1 минуту удержание клавиши изменяет показания на 1 минуту раз в секунду через две секунды на 10 минут в секунду через пять секунд на 10 минут в секунду Нажмите на кнопку Timer для подтверждения установленного времени TIMER ON таймер включения для модели YKR K ХК 04 Нажмите на кнопку TIMER при выключенном пульте дистанционного управления на дисплее отобразится индика тор TIMER ON ТАЙМЕР ВКЛ и время таймера Нажимая на кнопки z выберите желаемое время через которое необходимо включить кондиционер Одно кратное на клавиши задаст увеличение или уменьшение времени на 0 5 часа 30 минут По достижении значения 12
