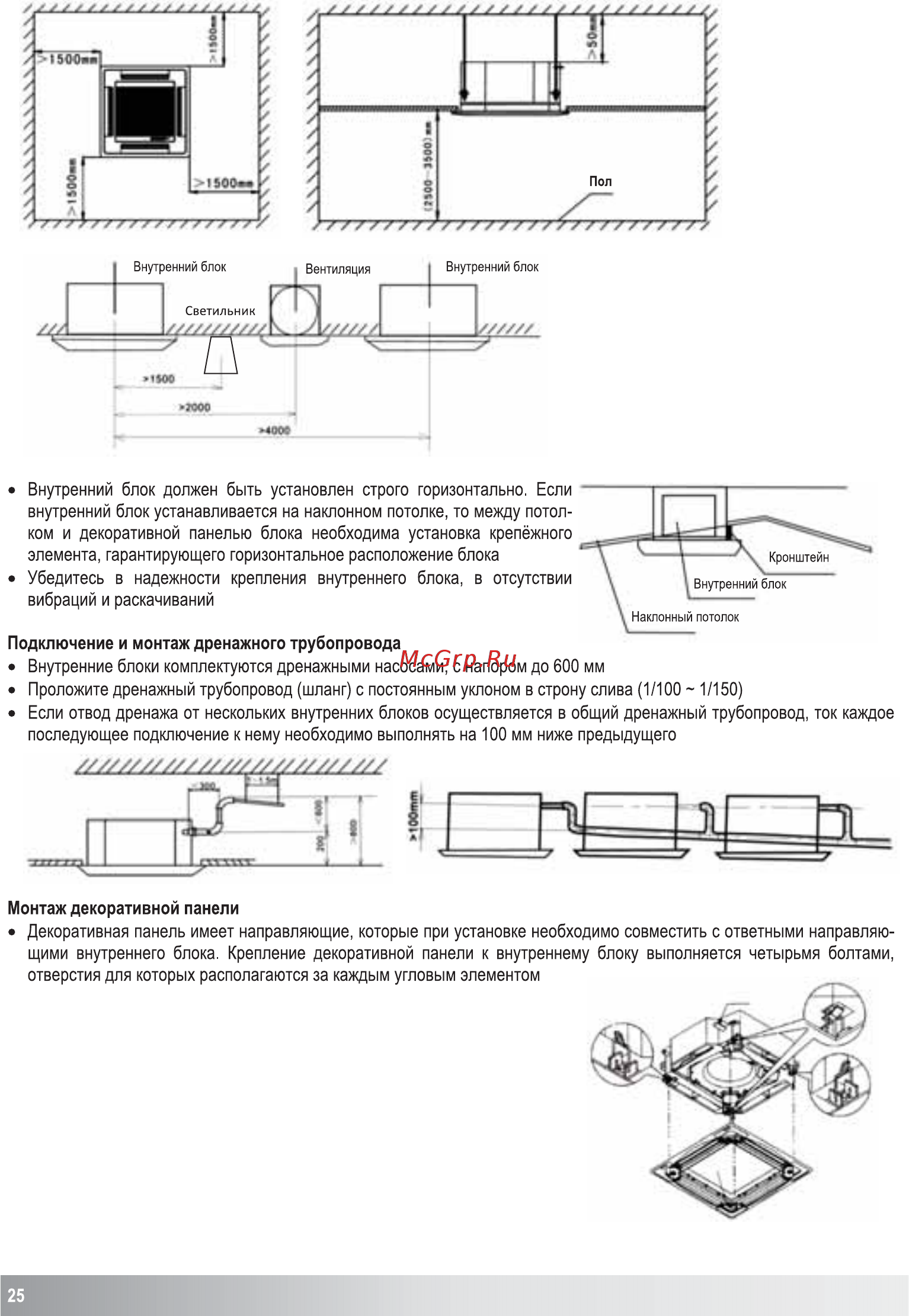

Внутренний блок должен быть установлен строго горизонтально Если внутренний блок устанавливается на наклонном потолке то между потол ком и декоративной панелью блока необходима установка крепёжного элемента гарантирующего горизонтальное расположение блока Убедитесь в надежности крепления внутреннего блока в отсутствии вибраций и раскачиваний Подключение и монтаж дренажного трубопровода Внутренние блоки комплектуются дренажными насосами с напором до 600 мм Проложите дренажный трубопровод шланг с постоянным уклоном в строну слива 1 100 1 150 Если отвод дренажа от нескольких внутренних блоков осуществляется в общий дренажный трубопровод ток каждое последующее подключение к нему необходимо выполнять на 100 мм ниже предыдущего Монтаж декоративной панели Декоративная панель имеет направляющие которые при установке необходимо совместить с ответными направляю щими внутреннего блока Крепление декоративной панели к внутреннему блоку выполняется четырьмя болтами отверстия для которых располагаются за каждым угловым элементом 25
