Содержание

• Инструкция по установке и эксплуатации гарантийный талон 1
• Содержание 2
• Инструкция по эксплуатации 3
• Йтнаьшигн ген шммшпп 4
• Мн____ ь мам 4
• Т1мш с зет 4
• Цто со му е т 4
• Г autoo cool dry fan неато 7
• Лми1е i и 7
• Н ии 7
• Iauto 4bué 9
• Low3 medja highu u l auto 9
• Auto lowal medacj чhighccü 11
• Внимание если вы обнаружили неисправности при работе кондиционера такие как сильный посторонний запах течь жидкости из внутреннего блока посторонние звуки частое срабатывание устройства защитного отключения узо сильный нагрев вилки или кабеля электропитания и пр немедленно выключите кондиционер отключите его от электропитания и обратитесь к специалистам или в специализированный сервисный центр не пытайтесь отремонтировать устройство самостоятельно неквалифицированный ремонт может привести к поражению электрическим током возгоранию протечке жидкости и другому ущербу а так же является серьезной опасностью для вашего здоровья 15
• Поиск и устранение неисправностей 1 неисправности и их проверка 15
• Следующие случаи не всегда являются признаками поломок пожалуйста прежде чем обратиться в сервисный центр попробуйте воспользоваться следующими рекомендациями если после выполнения указанных проверок кондиционер не возобновит нормальную работу прекратите его эксплуатацию и обратитесь в сервисный центр 15
• Коды неисправностей 16
• Модели al_ h_ 5r1b 16
• Модели аь_ н_ 4и1в 16
• При возникновении неисправности код ошибки автоматически отображается на дисплеях лицевой панели внутреннего блока при её наличии проводного пульта управления и на плате управления наружного блока 16
• Модели al_ h_ 4 5 dr1 a 17
• Животных 20
• Инструкция по установке 23
• Для внутренних блоков канальных моделей необходимо учитывать не только вес блока но и вес дополнительных эле 24
• Для размещения внутреннего блока выберите место способное выдержать его вес и вибрацию 24
• Должна обеспечиваться возможность прокладки межблочных коммуникаций должна обеспечиваться возможность подключения к линиям электропитания 24
• Должна обеспечиваться достаточная разница высот при прокладке дренажного трубопровода внутренний блок не должен устанавливаться в помещениях с повышенным уровнем влажности дополнительно в ресторанах кухнях и других местах общественного питания вещества попадающие в воздух при приготовлении продук тов могут легко осаждаться на теплообменнике внутреннего блока и других его элементах что может являться причиной снижения производительности системы в целом или её поломке поэтому необходимо принять меры для исключения попадания воздуха во внутренний блок от загрязняющих источников например установив местные вытяжные зонты 24
• Должно минимизироваться воздействие на внутренний блок прямого солнечного света и других источников тепла 24
• Должно обеспечиваться достаточное свободное пространство для установки внутреннего блока на место эксплуатации 24
• Должно обеспечиваться достаточное свободное пространство не мешающее циркуляции воздуха а со стороны выбро 24
• И последующего его обслуживания 24
• Ментов воздуховодов решеток и пр 24
• Надежно выполняйте крепление внутреннего блока 24
• Предупреждение 24
• При выборе места установки внутреннего блока необходимо учитывать следующие требования 24
• Са воздуха внутренним блоком не должно быть препятствий 24
• Установка внутреннего блока 24
• Установка внутренних блоков канальных моделей 24
• Что бы исключить несчастный случай в результате его падения 24
• Внутренний блок должен быть установлен строго горизонтально 27
• Выключите кондиционер и отключите его от электропитания 27
• Кнопками фиксаторами 27
• Нажав одновременно на две кнопки фиксатора откройте воздухозаборную решетку декора 27
• Опустив решетку вниз извлеките из фиксаторов воздушный фильтр 27
• Перед установкой воздушного фильтра убедитесь что он чистый и 27
• После закрытия воздухозаборной решетки убедитесь в её креплении 27
• Снятие воздушного фильтра 27
• Сухой 27
• Тельности 27
• Тивной панели 27
• Убедитесь в надежности крепления внутреннего блока в отсутствии вибраций и раскачиваний 27
• Установка внутренних блоков напольно потолочных моделей 27
• Установку воздушного фильтра произведите в обратной последова 27
• Выброса воздуха наружным блоком не должно быть препятствий 28
• Должно минимизироваться воздействие на наружный блок прямого солнечного света и осадков в случае монтажа группы наружных блоков необходимо исключить воздействие их друг на друга 28
• Должно обеспечиваться достаточное свободное пространство не мешающее циркуляции воздуха а со сторон забора и 28
• Мм озоомм 0500мм 28
• Модели аь н12 18 24 36 модели аь н48 60 28
• Наружный блок должен быть установлен строго горизонтально 28
• Последующего его обслуживания 28
• При выборе места установки наружного блока необходимо учитывать следующие требования должно обеспечиваться достаточное свободное пространство для установки наружного блока на место эксплуатации и 28
• Установка наружного блока 28
• В случае необходимости длина трубопровода может быть увеличена до нижеуказанных значений применяйте только качественные бесшовные трубы изготовленные из деоксидированной фосфором меди пред назначенные для систем кондиционирования на фреоне и410а 30
• Внутренним блокам необходимо герметизировать дополнительно 30
• Выполнение вальцовочных соединений для обеспечения прочности вальцовочных соединений необходимо строго выполнять следующие требования 30
• Для предотвращения попадания воды и посторонних предметов 30
• Должны быть выгнуты соответствующим образом перед входом в отверстие со стороны улицы для предотвращения попадания по трубопроводам атмосферной воды в помещение 30
• Если наружный блок установлен выше внутреннего трубопроводы 30
• Изоляции 30
• Каждый трубопровод хладагента и дренажа должны быть теплоизолированы индивидуально 30
• Места соединения воздуховодов при подключении их к канальным 30
• Осторожно 30
• Подключение труб хладагента 30
• При вальцовке труб необходимо смазывать вальцуемые поверхности компрессорным маслом 30
• Примечание выполните надрез изоляции в низ шей точке изгиба 30
• Сигнальный 30
• Стандартная длина магистрали 5 метров 30
• Через стеновое входное отверстие после размещения в нем меж блочных коммуникаций и трубопровода дренажа отверстие необхо димо заделать герметизирующим составом 30
• В случае расположения наружного и внутреннего блоков на одном уровне 31
• В случае расположения наружного и внутреннего блоков на разных уровнях 31
• Если длина горизонтального участка не превышает 10 метров масленые ловушки и петли не устанавливаются если длина горизонтального участка превышает 10 метров масленые ловушки на газовой трубе должны быть установлены через каждые 10 метров длины 31
• Если разница высот трубы по вертикали не превышает 5 метров масленая ловушка должна быть установлена в нижней части газовой трубы если разница высот трубы по вертикали превышает 5 метров масленая ловушка должна быть установлена в ниж ней части газовой трубы через каждые 5 метров подъема газовой трубы а так же установлена петля на жидкост ной трубе при выходе к внутреннему блоку если разница высот трубы по вертикали не превышает 5 метров но участок постоянного подъема достаточно велик масленые ловушки на газовой трубе должны быть установлены через каждые 10 метров длины 31
• Момент при затягивании гаечных соединений 31
• После завершения всех соединений трубопроводы хладагента должны быть обязательны испытаны на герметичность 31
• Правила прокладки трубопроводов хладагента маслоподъемные петли горизонтальные участки трубопроводов хладагента должны быть проложены с уклоном в строну наружного блока 1 20 31
• При затягивании конусных вальцовочных гаек обязательно используйте динамометрический ключ соблюдая крутящий 31
• Примечание изображение масленых ловушек и петель являются схематичными их реальные размеры и радиусы отли чаются от реальных 31
• J 2 sn 34
• Ро ег иые 34
• Эмяя 34
• Ввод в эксплуатацию 37
• Технические данные 38
• Гарантийный талон 45
• Адрес клиента 48
• Адрес установщика 48
• Анх 48
• Ацх 48
• Гаааитмйиый талон сохраняется у клиента на гарантийное обслуживание 48
• Гарантийный талон сохранятся у клив 48
• Дата продажи 48
• Дата продажи __________________________ 48
• Модель 48
• Название установщика 48
• Печать установщика 48
• Подпись установщика 48
• Продавца_________________________ 48
• Серийный номер _______________________ 48
• Талон 48
• Телефон установщика 48
• Унивврсальный отрывной 48
• Ф и о клиента 48
• Фио клиента 48

Похожие устройства

• AUX ALHD-H60\5R1 Сертификат
• AUX ALHD-H60\5R1 Каталог
• AUX ALCF-H18\4R1 Инструкция по эксплуатации
• AUX ALCF-H18\4R1 Сертификат
• AUX ALCF-H18\4R1 Каталог
• AUX ALCF-H24\4R1 Инструкция по эксплуатации
• AUX ALCF-H24\4R1 Сертификат
• AUX ALCF-H24\4R1 Каталог
• AUX ALCF-H36\5R1 Инструкция по эксплуатации
• AUX ALCF-H36\5R1 Сертификат
• AUX ALCF-H36\5R1 Каталог
• AUX ALCF-H48\5R1 Инструкция по эксплуатации
• AUX ALCF-H48\5R1 Сертификат
• AUX ALCF-H48\5R1 Каталог
• AUX ALCF-H60\5R1 Инструкция по эксплуатации
• AUX ALCF-H60\5R1 Сертификат
• AUX ALCF-H60\5R1 Каталог
• AUX ALCF-H18\4DR1A Инструкция по эксплуатации
• AUX ALCF-H18\4DR1A Сертификат
• AUX ALCF-H18\4DR1A Каталог

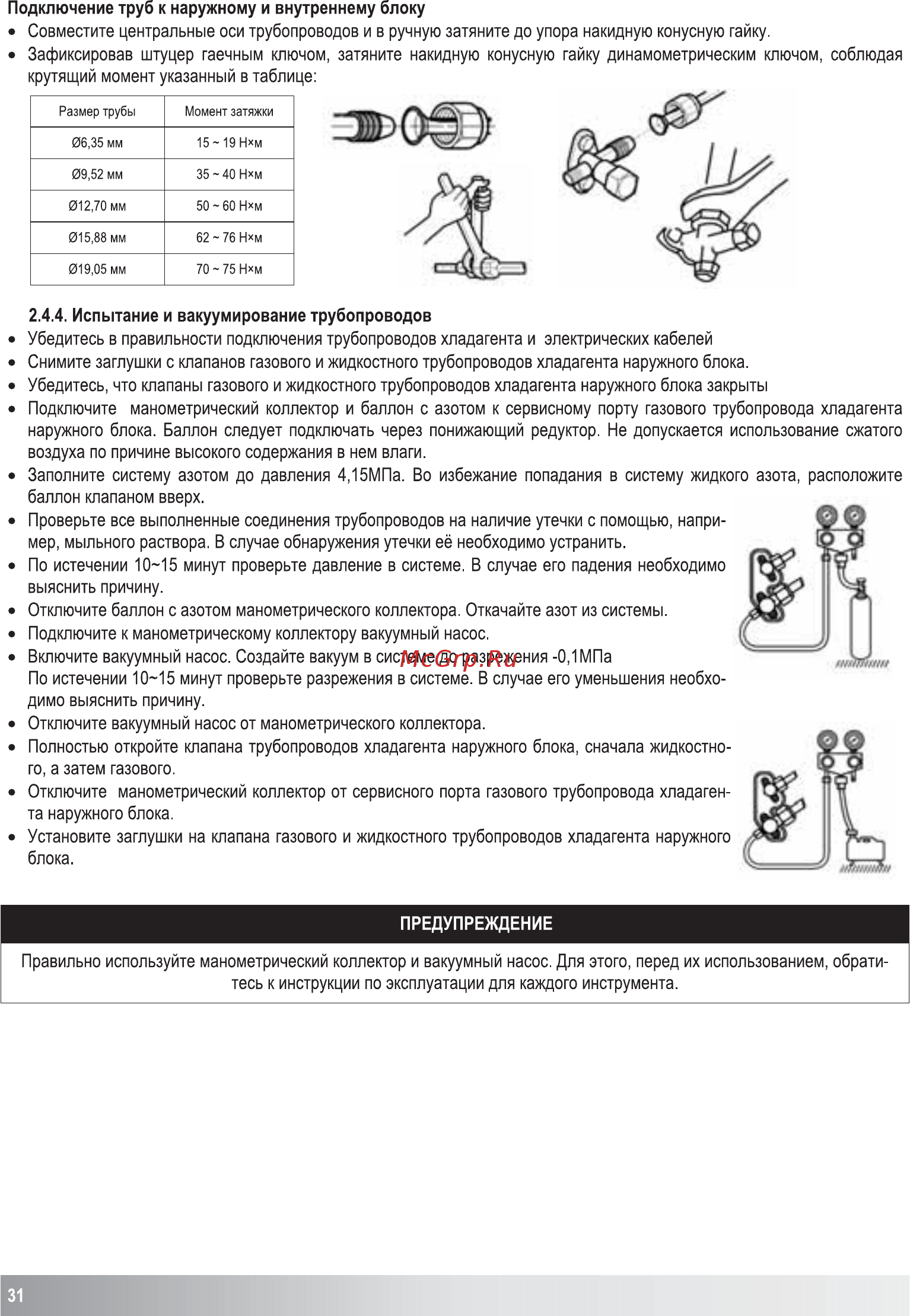

Подключение труб к наружному и внутреннему блоку Совместите центральные оси трубопроводов и в ручную затяните до упора накидную конусную гайку Зафиксировав штуцер гаечным ключом затяните накидную конусную гайку динамометрическим ключом соблюдая крутящий момент указанный в таблице Размер трубы Момент затяжки 06 35 мм 15 19 Нхм 09 52 мм 35 40 Нхм 012 70 мм 50 60 Нхм 015 88 мм 62 76 Нхм 019 05 мм 70 75 Нхм 2 4 4 Испытание и вакуумирование трубопроводов Убедитесь в правильности подключения трубопроводов хладагента и электрических кабелей Снимите заглушки с клапанов газового и жидкостного трубопроводов хладагента наружного блока Убедитесь что клапаны газового и жидкостного трубопроводов хладагента наружного блока закрыты Подключите манометрический коллектор и баллон с азотом к сервисному порту газового трубопровода хладагента наружного блока Баллон следует подключать через понижающий редуктор Не допускается использование сжатого воздуха по причине высокого содержания в нем влаги Заполните систему азотом до давления 4 15МПа Во избежание попадания в систему жидкого азота расположите баллон клапаном вверх Проверьте все выполненные соединения трубопроводов на наличие утечки с помощью напри мер мыльного раствора В случае обнаружения утечки её необходимо устранить По истечении 10 15 минут проверьте давление в системе В случае его падения необходимо выяснить причину Отключите баллон с азотом манометрического коллектора Откачайте азот из системы Подключите к манометрическому коллектору вакуумный насос Включите вакуумный насос Создайте вакуум в системе до разрежения 0 1 МПа По истечении 10 15 минут проверьте разрежения в системе В случае его уменьшения необхо димо выяснить причину Отключите вакуумный насос от манометрического коллектора Полностью откройте клапана трубопроводов хладагента наружного блока сначала жидкостно го а затем газового Отключите манометрический коллектор от сервисного порта газового трубопровода хладаген та наружного блока Установите заглушки на клапана газового и жидкостного трубопроводов хладагента наружного блока
