Калибр Руководство по эксплуатации

10 www.kalibrcompany.ru

шись с требованиями по технике безопасности, указанными в разделе

2.3 и приложении 1 настоящего руководства.

3.1 Продолжительность срока службы плиткореза и его безотказная работа

зависит от правильного обслуживания, своевременного устранения неисправ-

ностей, тщательной подготовке к работе, соблюдения правил хранения.

3.2 Постоянно контролируйте достаточный уровень воды в поддоне для

нормальной работы насоса. Регулярно меняйте воду в поддоне. При этом не-

обходимо очищать от продуктов реза поддон и корпус насоса (особенно водо-

заборные отверстия).

3.3 Замена (установка) отрезного круга (см. рис.3):

Внимание! Перед началом любых ремонтных и сервисных работ убеди-

тесь, что плиткорез отсоединён от питающей розетки.

- снять крышку кожуха защитного (рис.3 поз.1), открутив три винта (рис.3 поз.2);

- удерживая одним ключом вал якоря (рис.3 поз.8) вторым ключом открутить

зажимную гайку (рис.3 поз.4);

Внимание! Зажимная гайка крепления отрезного круга с левосторонней

резьбой.

- снять прижимной фланец (рис.3 поз.5) с вала якоря двигателя (рис.3 поз.8)

затем снять отрезной круг (рис.3 поз.3) с опорного фланца (рис.3 поз.7);

- очистить (при замене) опорный и прижимной фланцы, вал якоря и кожух

защитный (рис.3 поз.6);

- установить новый круг на опорный фланец, закрыть прижимным фланцем

и затянуть гайкой;

Внимание! Направление вращения отрезного круга (указано стрелкой на

рис.4

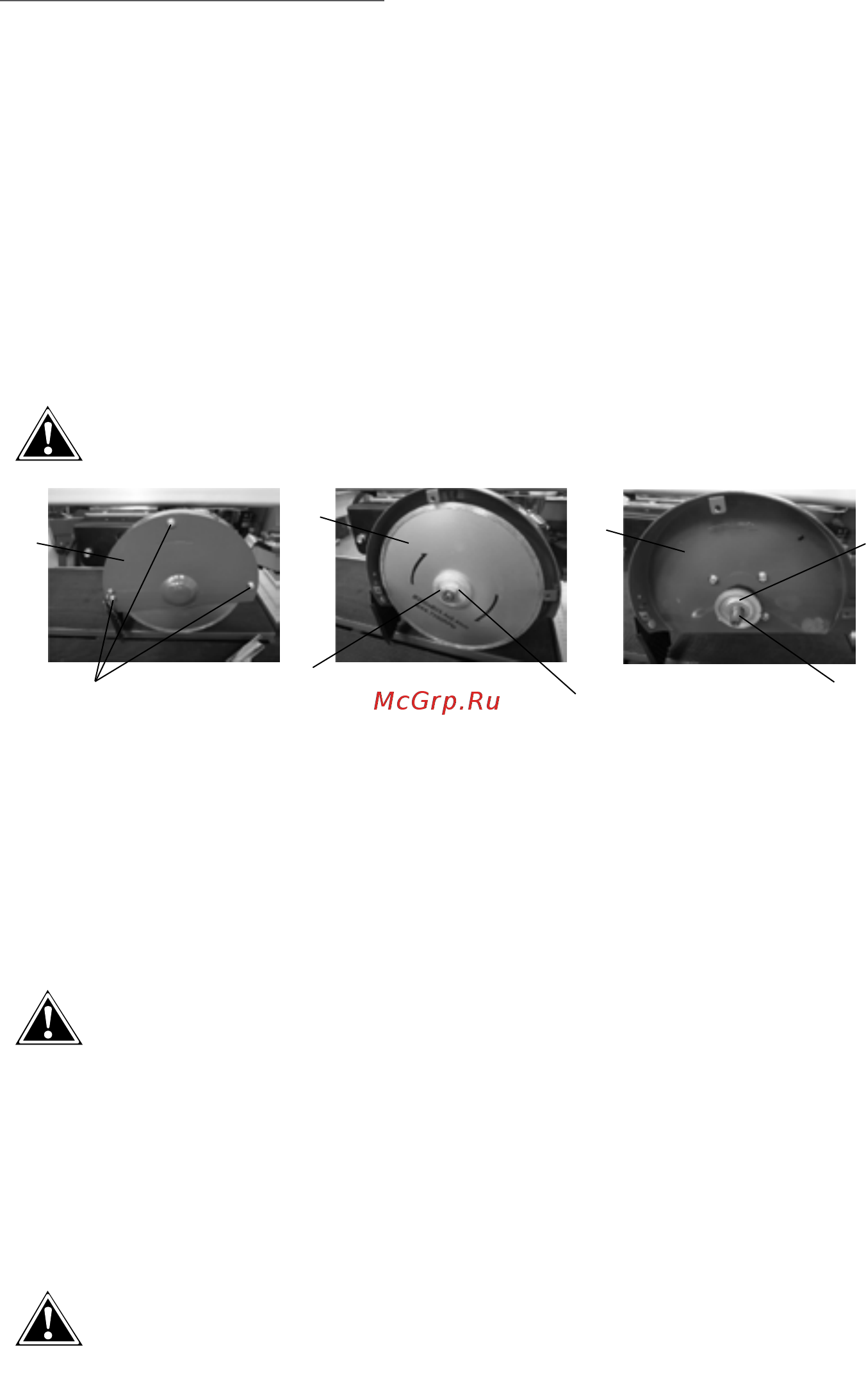

1 – крышка защитного кожуха; 2 – винты крепления крышки кожуха;

3 – круг отрезной; 4– гайка зажимная; 5 – фланец прижимной;

6 – кожух защитный; 7 – фланец опорный; 8 – вал якоря двигателя.
