5
3.3 Комплект поставки
Шлифовально-полировальный
станок
Шлифовальный круг Ø200мм,
зернистость 220
Кожаный полировальный круг
Ø190мм
Емкость для воды
Опорный кронштейн
Приспособление для прямых
лезвий
Брусок для правки шлифовального
круга
Тюбик с полировальной пастой
Угловой калибр для установки угла
заточки
Угломер
Инструкция по эксплуатации
Перечень запасных частей

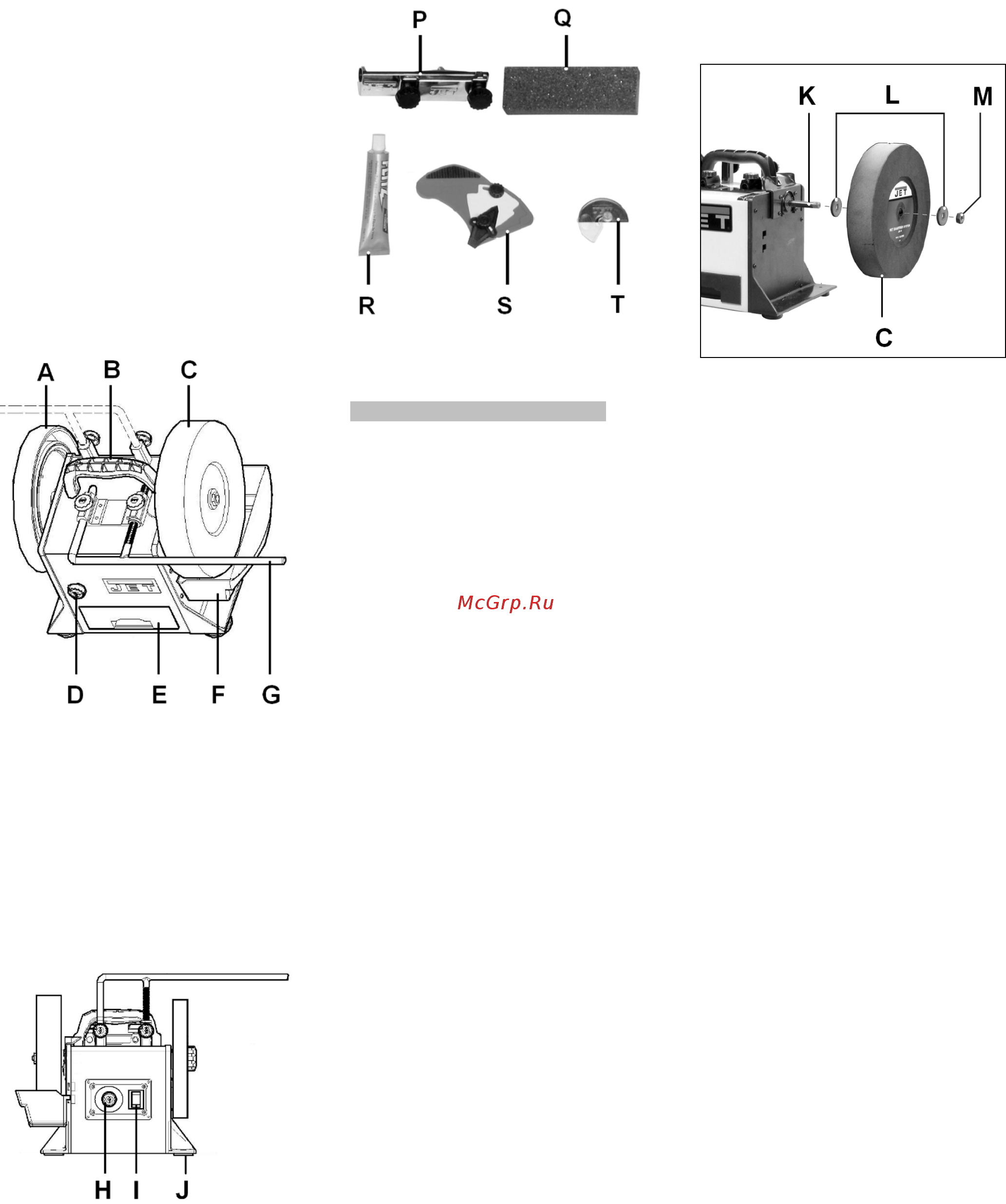

3.4 Описание станка
Рис. 1
A….кожаный полировальный круг
B….ручка
C….шлифовальный круг
D….регулятор крутящего момента
E….ящик для принадлежностей
F….емкость для воды
G….опорный кронштейн
H….регулятор частоты вращения
I…...выключатель ВКЛ./ВЫКЛ.
J…..резиновые опоры (4)
Рис. 2
P….приспособление для прямых
лезвий
Q…брусок для правки
шлифовального круга
R…тюбик с полировальной пастой
S…угловой калибр
T…угломер
Рис. 3
4. Транспортировка и запуск
4.1.Транспортировка и установка
Установка станка должна
производиться в закрытых
помещениях, при этом достаточно
выполнения условий, принятых для
столярных цехов.
Установочная площадка должна
быть достаточно ровной и
пригодной к нагрузкам. При
необходимости станок можно
зафиксировать болтами на
установочной площадке.
Для удобства упаковки станок
поставляется в частично
разобранном виде.
4.2 Монтаж
Если при распаковке Вы
обнаружили вызванные
транспортировкой повреждения
станка, немедленно сообщите о
них поставщику, не включайте
станок!
Утилизируйте упаковку в
соответствии с требованиями
охраны окружающей среды.
Удалите антикоррозионную смазку
со стола станка посредством
нейтрального растворителя.
Удалите транспортировочные
крепления:
Между двигателем и корпусом
находится пенопластовый блок.
Снимите ящик для
принадлежностей (E).
Переверните станок на бок и
удалите пенопластовый блок.
Установка шлифовального
круга:
Установите шлифовальный круг (C)
на вал (K).
С обеих сторон шлифовального
круга установите шайбы (L) и
затяните гайку (M).
Рис. 4
Указание:
На заводе была произведена
правка шлифовального круга с
помощью алмазного
приспособления.
Это уже с первой минуты
обеспечивает вращение с
минимальным радиальным
биением.
Установка емкости для воды:
Установите емкость для воды (F,
рис. 1) на боковой стороне станка.
Наполните емкость водой до
указанной отметки «МАКС.».
Указание:
В течение первых 15 минут круг
впитывает много воды (ок. 0,5
литр).
Если вследствие износа диаметр
круга уменьшился, емкость для
воды необходимо установить во
второе (расположенное выше)
крепление.
Монтаж опорного кронштейна:
Установите опорный кронштейн (G)
на станке.
Для различных задач шлифования
существуют различные варианты
монтажа.
Хранение:
Стандартную оснастку можно
разместить в ящике для
принадлежностей (E).
