2. Техника Безопасности.

В данном разделе приведены правила безопасности, которые необходимо соблюдать при работе с Источником

Бесперебойного Питания (ИБП) серий ONLINE и ONLINE PLUS мощностью 1-3 KVA. Следует обязательно

прочитать данный раздел перед началом эксплуатации оборудования.

ИБП содержит в себе источники опасного напряжения и повышенной температуры. При установке, эксплуатации

и обслуживании ИБП, необходимо соблюдать как общие правила ТБ для электроприборов, так и правила

безопасности, специфика которых определяется эксплуатацией данного ИБП и которые представлены ниже. При

невыполнении этих правил, Производитель не несет ответственности за риски получения травм и порчу

используемого оборудования.

Правила безопасности при эксплуатации ИБП:

а. Запрещается использовать ИБП, если фактическая нагрузка превышает номинальную нагрузку.

б. В ИБП используются батареи большой емкости. Даже если ИБП отключен от сети, запрещается вскрывать

корпус, во избежание поражения электрическим током. В случае необходимости замены батареи внутри корпуса

или ремонта ИБП, необходимо обратиться в авторизованный сервис-центр.

в. Для безопасной эксплуатации, ИБП должен быть заземлен. Если силовая розетка, к которой подсоединяется ИБП

имеет третий контакт, - заземление, то дополнительного заземления не требуется. В противном случае, ИБП

следует заземлить, соединив отдельным проводом клемму заземления на задней панели корпуса с земляной

шиной в помещении.

г. Короткое замыкание внутри ИБП может привести к поражению электрическим током или возгоранию. В связи с

этим, запрещается размещать емкости с водой на ИБП. Запрещается размещать ИБП в местах с повышенной

температурой, влажностью или с высоким содержанием пыли, а также в среде коррозионных газов.

д. Нельзя препятствовать циркуляции воздуха между входным вентиляционным отверстием на передней панели и

выходным вентиляционным отверстием на задней панели ИБП.

е. Запрещается помещать ИБП под прямыми солнечными лучами и в непосредственной близости к источникам

тепла. Если ИБП начнет дымиться, необходимо незамедлительно отключить питание и связаться с

авторизованным сервис-центром.

3. Блок схема и описание работы ИБП.

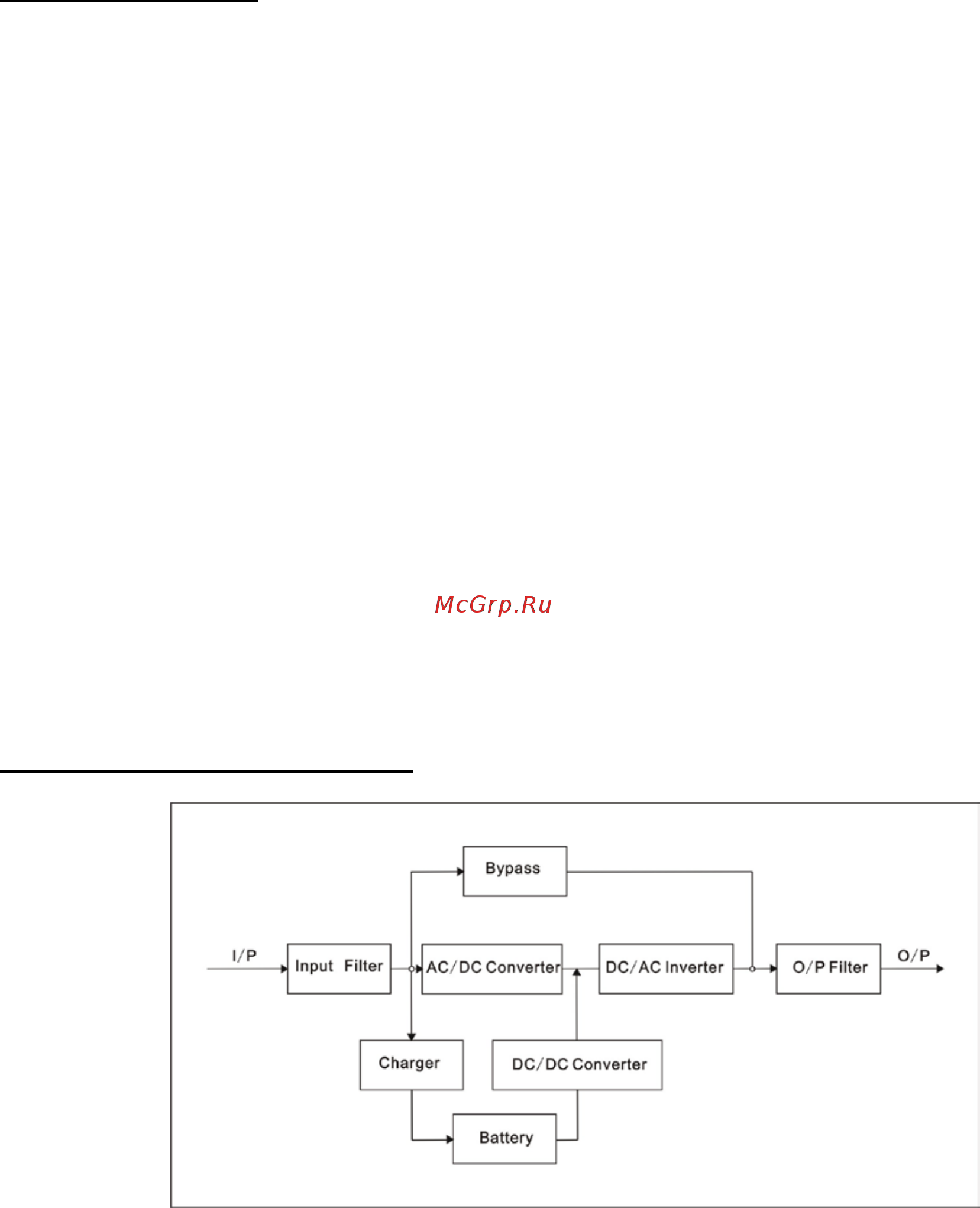

Ри

с.1 Блок-схема ИБП

а. Input filter (Входной фильтр): выполняет необходимую фильтрацию входного переменного напряжения.

б. AC/DC converter (AC/DC преобразователь): преобразует отфильтрованное переменное напряжение в

постоянное, усиливает его и подает его на DC/AC инвертор.

в. DC/DC converter (DC/DC преобразователь): преобразует постоянное напряжение батареи в высоковольтное

напряжение, подающееся на DC/AC инвертор, при работе ИБП от батареи.

г. DC/AC inverter (DC/AC инвертор): преобразует постоянное напряжение в стабильное переменное напряжение на

выходе.

д. Bypass (Режим байпас): передает отфильтрованное входное напряжение через выходной фильтр

непосредственно на нагрузку.

е. Charger (Зарядное устройство): У ИБП серии ONLINE PLUS с увеличенным временем резервного питания

зарядное устройство обеспечивает заряд батареи током 6A; Модели ИБП серии ONLINE имеют внутреннее

зарядное устройство на 1A.

ж. Battery (Батарея): герметичная свинцово-кислотная аккумуляторная батарея. ИБП серии ONLINE поставляются

с батареями, установленными внутри корпуса ИБП. ИБП серии ONLINE PLUS не имеют батарей внутри и

рассчитаны на работу с внешней батареей, которая приобретается отдельно.

з. Output filter (Выходной фильтр): выполняет необходимую фильтрацию выходного напряжения, подающегося на

нагрузку.
