Функции ЖК-дисплея

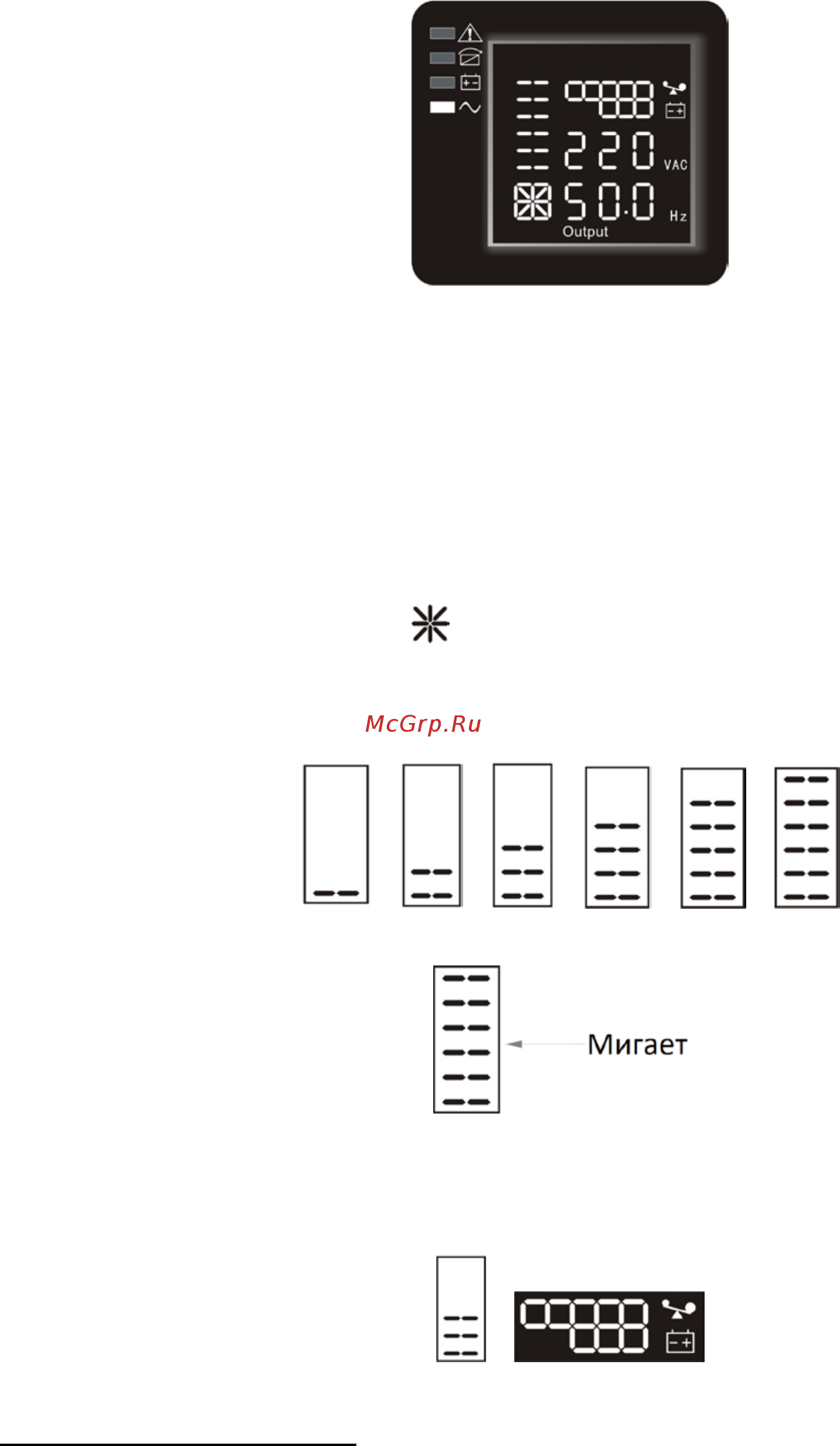

ЖК-дисплей состоит из области цифровых значений величин, области графических значений емкости батареи и

величины нагрузки, области графического статуса работы вентилятора, области графического статуса заряда батареи.

Область цифровых значений величин – на дисплее отображаются соответствующие цифровые значения измеряемых

величин (выходное напряжение, величина нагрузки, температура, входное напряжение, напряжение на батарее),

например, на рисунке выше показано выходное напряжение 220 В, выходная частота 50 Гц.

Область графических значений емкости – на дисплее отображаются уровень заряда батареи и нагрузка. Каждый

квадрат соответствует 20％ максимального значения параметра. Из рисунка выше видно, что нагрузка достигает

80％-100％(5 квадратов), уровень заряда батареи 40％-60％(3 квадрата). При перегрузке ИБП иконка начнет мигать,

как и при слишком низком заряде батареи или ее отключении.

Область графического статуса работы вентилятора – на дисплее отображается статус работы вентилятора. Если

вентилятор работает в нормальном режиме, то на дисплее появляется иконка, имитирующая вращение вентилятора; в

случае неполадки с вентилятором, иконка

будет мигать. Вентилятор в ИБП работает постоянно. Скорость его

вращения зависит от величины нагрузки и окружающей температуры.

Область графического статуса зарядного устройства – на дисплее отображается статус зарядного устройства. Когда

зарядное устройство работает в нормальном режиме, на экране поочередно друг за другом загораются штрих-

символы в иконке, рис. (1)

(1)

При неполадках в работе зарядного устройства на экране мигает вся иконка, рис. (2):

(2)

Когда ИБП работает от батареи, количество штрих-символов в области состояния зарядного устройства меняется в

зависимости от изменяющегося уровня заряда батареи (квадраты). Например, на рис. 3 показано три квадрата

(правый рисунок), соответственно, в области состояния зарядного устройства отображается три штрих-символа

(левый рисунок).

(3)

5. Включение и выключение ИБП.

Включение ИБП в режиме работы от сети

1. После подсоединения ИБП к сети он начнет заряжать батарею. Включится вентилятор. При этом на ЖК-

дисплее отображается значение выходного напряжения «0», т.е. на выходе ИБП напряжение отсутствует.

2. Нажмите и удерживайте комбинацию кнопок «ON» более 0,5 сек. для запуска ИБП.

3. После запуска, ИБП выполнит самотестирование, индикаторы будут загораться и гаснуть циклично и по

порядку. По завершении самотестирования ИБП перейдет в режим работы от сети, загорится соответствующий

индикатор, подтверждающий работу ИБП от сети. На выходе ИБП появится напряжение.

4. Можно подать напряжение в сети на нагрузку в режиме by-pass, не нажимая комбинацию кнопок «ON» . Для
