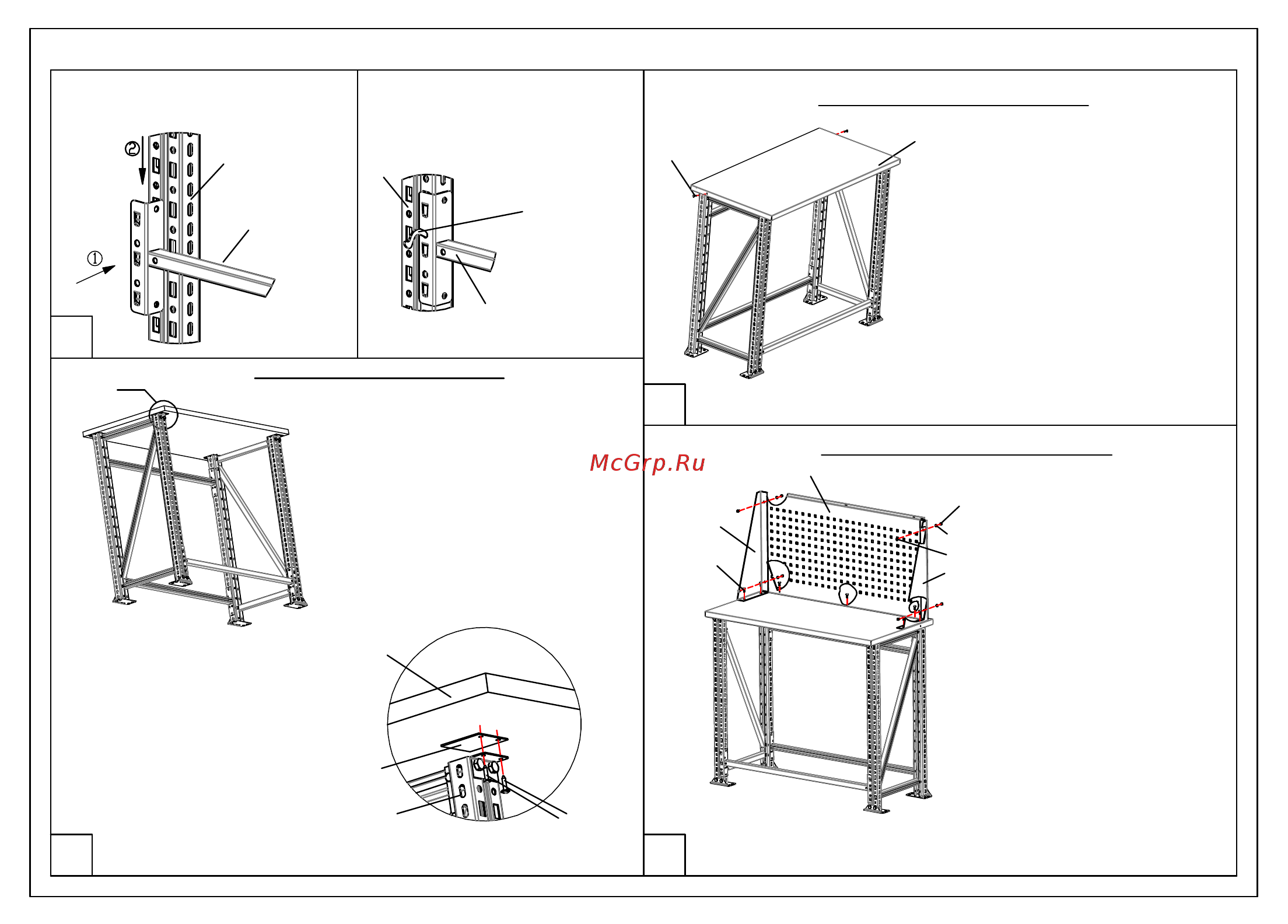

Установка накладки столешницы MT-100
Стр.3/7
Стр.4/7
3
Установка столешницы M-100/MT-100
Опора MF-1
Столешница M-100/MT-100
Пластина подкладная
Саморез 4.2х19
Вид Е
(крепление столешницы к стойке)
Е
1. С помощью саморезов 4.2х19 прикрепите
столешницу к опорам, предварительно
подложив под столешницу пластины
подкладные. (вид Е)
Накладка
Саморез
1. Сверху столешницы установите накладку.
2. Зафиксируйте накладку с помощью саморезов.
4
Установка экрана WS-100 на верстак Master
1. С помощью винтов, шайб и гаек
присоедините экран к упорам.
2. С помощью шурупов присоедините экран и
упоры к столешнице.
Упор правый
Винт М5х12
Шайба 5
Гайка М5
Шуруп(саморез)
Упор левый
Экран
5
2
1. Установите балки как показано на
рисунке ниже.
2. Установите фиксаторы балки как
показано на рисунке ниже.
Г
Д
Фиксатор балки
Балка
Стойка
Стойка
Балка
