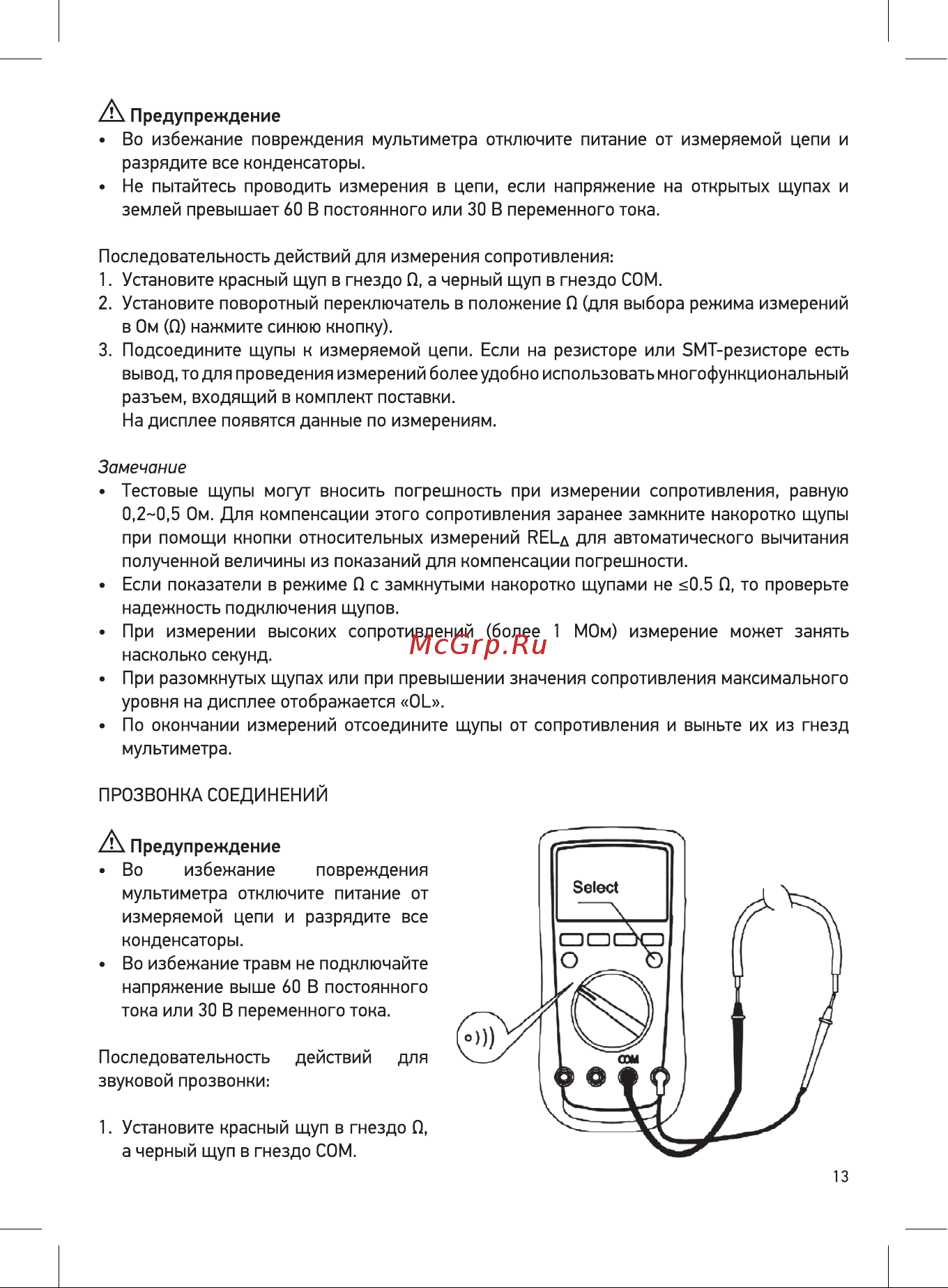

Предупреждение Во избежание повреждения мультиметра отключите питание от измеряемой цепи и разрядите все конденсаторы Не пытайтесь проводить измерения в цепи если напряжение на открытых щупах и землей превышает 60 В постоянного или 30 В переменного тока Последовательность действий для измерения сопротивления 1 Установите красный щуп в гнездо В а черный щуп в гнездо СОМ 2 Установите поворотный переключатель в положение О для выбора режима измерений в Ом О нажмите синюю кнопку 3 Подсоедините щупы к измеряемой цепи Если на резисторе или БМТ резисторе есть вывод то для проведения измерений болееудобно использоватьмногофункциональный разъем входящий в комплект поставки На дисплее появятся данные по измерениям Замечание Тестовые щупы могут вносить погрешность при измерении сопротивления равную 0 2 0 5 Ом Для компенсации этого сопротивления заранее замкните накоротко щупы при помощи кнопки относительных измерений РЕЬд для автоматического вычитания полученной величины из показаний для компенсации погрешности Если показатели в режиме О с замкнутыми накоротко щупами не 0 5 В то проверьте надежность подключения щупов При измерении высоких сопротивлений более 1 МОм измерение может занять насколько секунд При разомкнутых щупах или при превышении значения сопротивления максимального уровня на дисплее отображается ОЬ По окончании измерений отсоедините щупы от сопротивления и выньте их из гнезд мультиметра ПРОЗВОНКА СОЕДИНЕНИЙ К Предупреждение Во избежание повреждения мультиметра отключите питание от измеряемой цепи и разрядите все конденсаторы Во избежание травм не подключайте напряжение выше 60 В постоянного тока или 30 В переменного тока Последовательность действий для звуковой прозвонки 1 Установите красный щуп в гнездо В а черный щуп в гнездо СОМ 13
