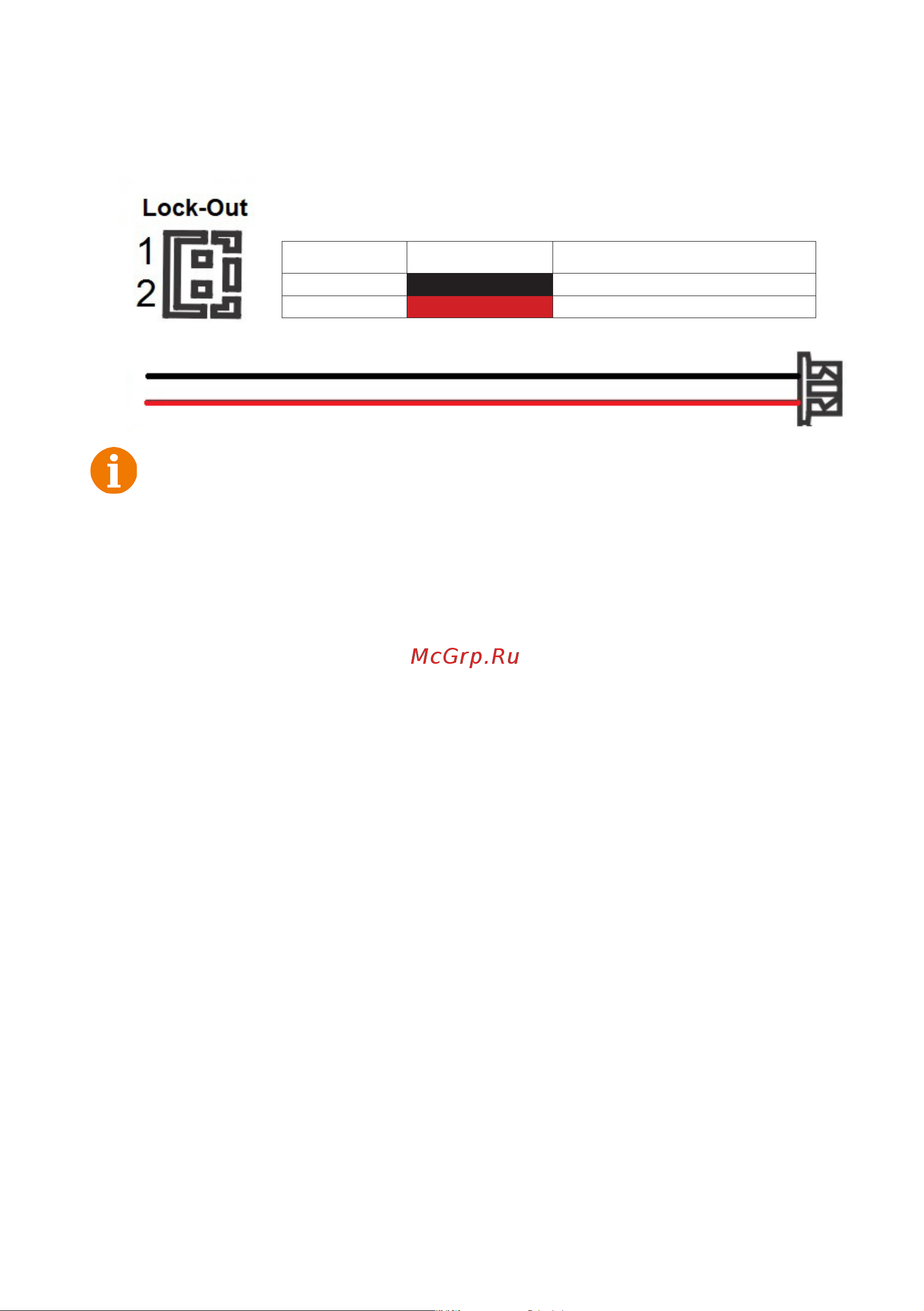

Для подключения управляющих контактов электромеханического замка ис-

пользуется такой же 2-х проводный коннектор из комплекта поставки, который

следует подключить к разъёму Lock-Out. Назначения контактов разъёма приве-

дены в таблице 7 ниже:

№ контакта Цвет провода Сигнал

1 Чёрный «Земля» (GND)

2 Красный Замок

ВНИМАНИЕ!

К данному разъёму можно подключать управляющие контакты только

электромеханического замка! Подключение электромагнитного замка

может привести к выходу его из строя!

Поддерживается подключение только нормально-открытых управляю-

щих контактов!

Длительность замыкания сухих контактов неизменна и составляет 2 се-

кунды!

Для корректной работы электромеханического замка необходимо обес-

печить его питание внешним источником питания! Монитор CTV не

подаёт питание на замок через разъём Lock-Out, а только управляет им!

Таблица №7
