108 | Nederlands

1 609 929 U65 | (4.11.09) Bosch Power Tools

Let er bij het gebruik van diamantdoorslijpschij-

ven op dat de draairichtingpijl op de diamant-

doorslijpschijf en de draairichting van het elek-

trische gereedschap (zie draairichtingpijl op de

voorzijde van de machine) overeenkomen.

De volgorde van de montage kunt u op de pagina

met afbeeldingen zien.

Voor het bevestigen van de slijp- of doorslijp-

schijf schroeft u de spanmoer 12 op de as en

spant u de spanmoer met de pensleutel, zie het

gedeelte „Snelspanmoer”.

f Controleer na de montage van het slijpge-

reedschap en vóór het inschakelen of het

slijpgereedschap correct is gemonteerd en

vrij kan draaien. Controleer dat het schuur-

gereedschap de beschermkap of andere de-

len niet raakt.

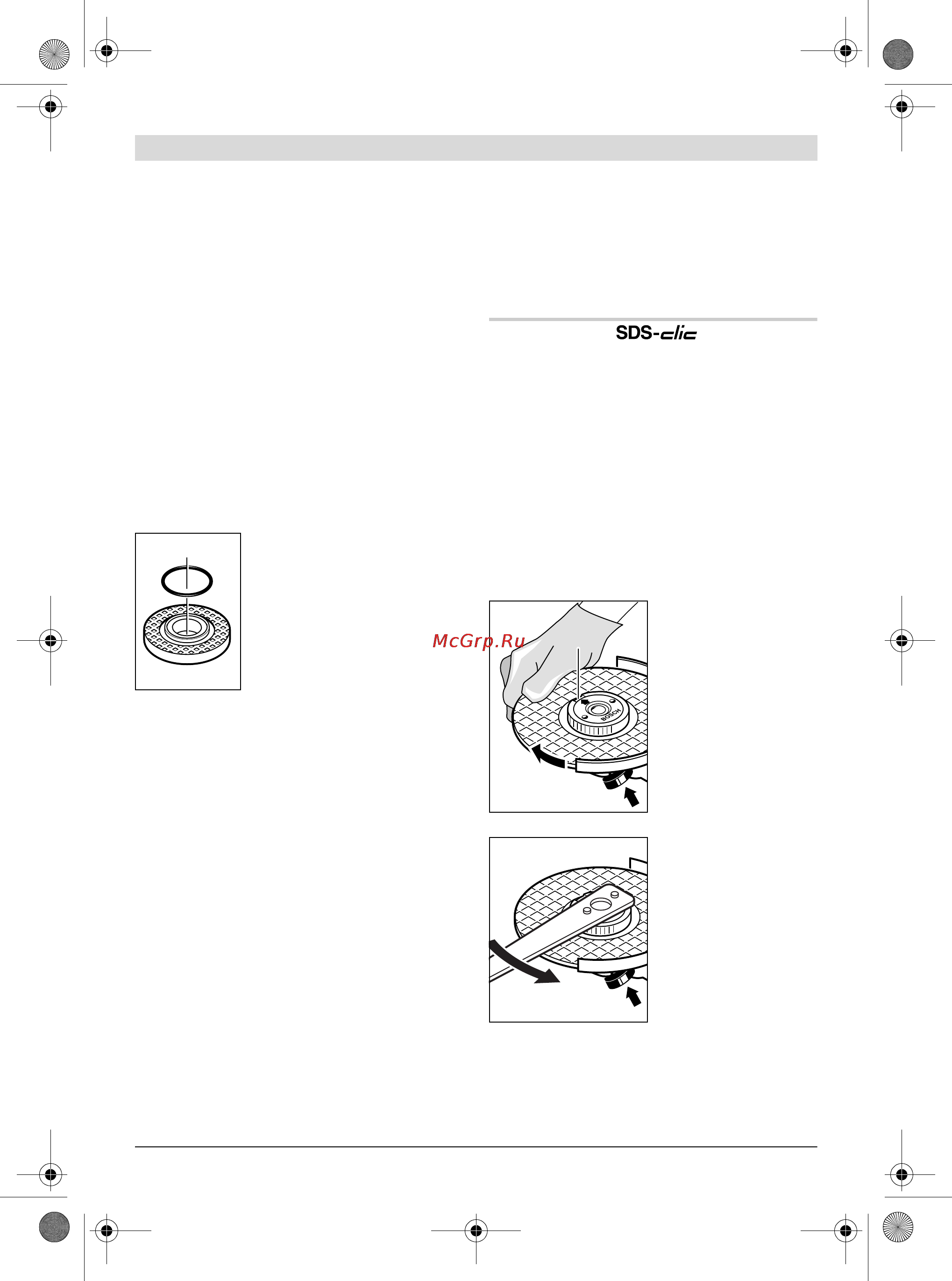

In de opnameflens 10 is rond-

om de centreerkraag een

kunststof onderdeel (O-ring)

ingezet. Als de O-ring ont-

breekt of beschadigd is, moet

deze beslist worden vervangen

(zaaknummer 1 600 210 039),

voordat de opnameflens 10 ge-

monteerd wordt.

Lamellenschijf

f Monteer voor werkzaamheden met de la-

mellenschijf altijd de handbescherming 17.

Rubber steunschijf

f Monteer voor werkzaamheden met de rub-

ber steunschijf 18 altijd de handbescher-

ming 17.

De volgorde van de montage kunt u op de pagina

met afbeeldingen zien.

Schroef de ronde moer 20 op de as en span de-

ze met de pensleutel.

Komstaalborstel of vlakstaalborstel

f Monteer voor werkzaamheden met de kom-

staal- of vlakstaalborstel altijd de handbe-

scherming 17.

De volgorde van de montage kunt u op de pagina

met afbeeldingen zien.

De komstaalborstel of vlakstaalborstel moet zo

ver op de uitgaande as kunnen worden ge-

schroefd, dat deze nauw aansluit op de flens

aan het einde van de schroefdraad van de uit-

gaande as. Span de komstaalborstel of vlaks-

taalborstel met een steeksleutel vast.

Snelspanmoer

Voor het eenvoudig wisselen van slijpgereed-

schappen zonder hulpgereedschap kunt u in

plaats van de spanmoer 12 de snelspanmoer 13

gebruiken.

f De snelspanmoer 13 mag alleen worden ge-

bruikt voor slijp- of doorslijpschijven.

Gebruik alleen een onbeschadigde snelspan-

moer 13 die helemaal in orde is.

Let er bij het vastschroeven op dat de zijde

met het opschrift van de snelspanmoer 13 niet

naar de slijpschijf wijst. De pijl moet naar de

indexmarkering 27 wijzen.

Druk op de asblokkeer-

knop 1 om de uitgaan-

de as vast te zetten.

Om de snelspanmoer

vast te draaien, draait

u de slijpschijf krachtig

met de wijzers van de

klok mee.

Een op de juiste ma-

nier bevestigde en on-

beschadigde snelspan-

moer kunt u losdraaien

door de kartelring te-

gen de wijzers van de

klok in met de hand los

te draaien.

Draai een vastzittende

snelspanmoer nooit

met een tang los, maar

gebruik de pensleutel. Plaats de pensleutel zo-

als op de afbeelding getoond.

27

OBJ_BUCH-1102-002.book Page 108 Wednesday, November 4, 2009 3:23 PM
