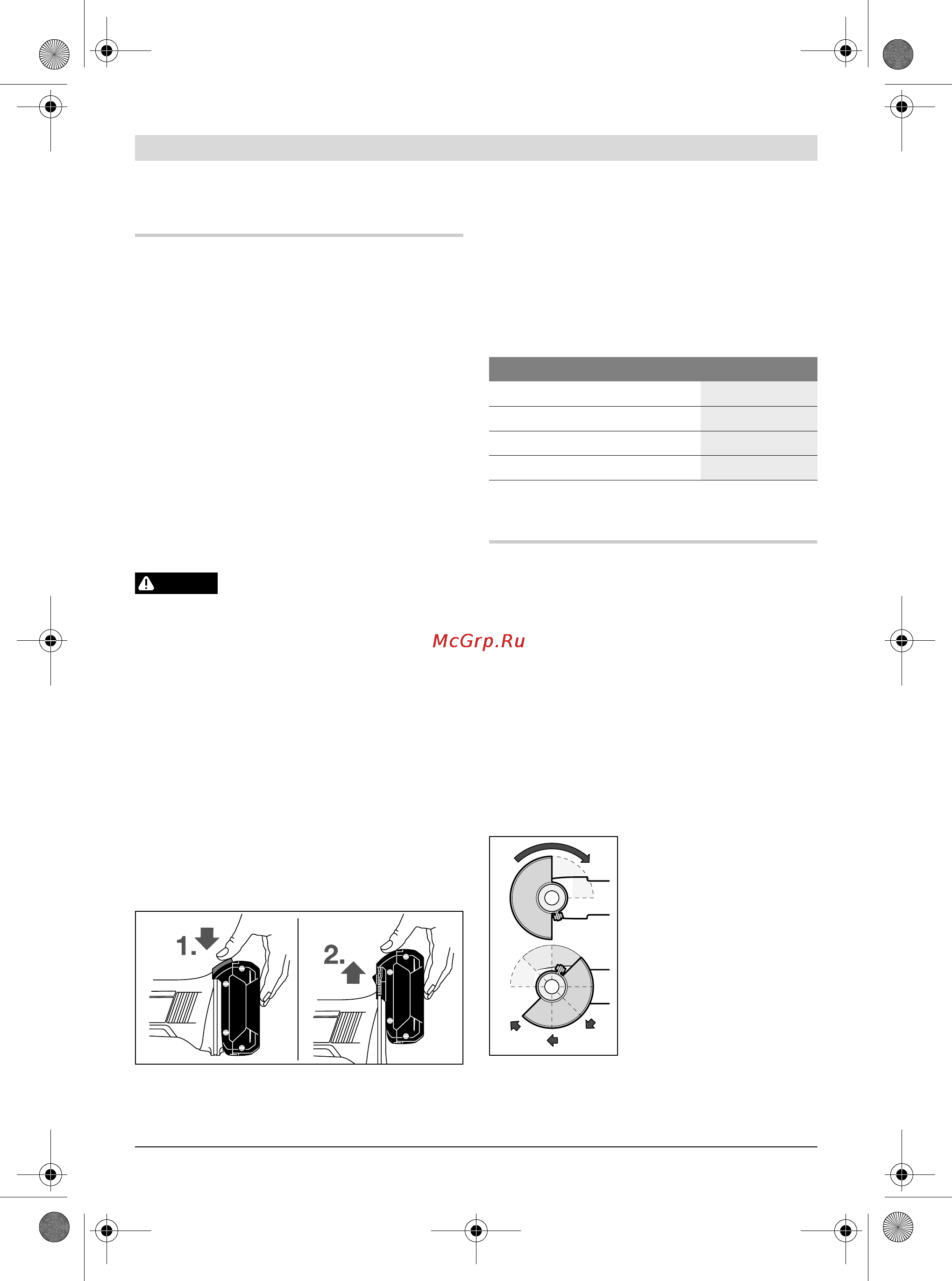

120 | Dansk

1 609 929 U65 | (4.11.09) Bosch Power Tools

Montering

Opladning af akku

f Brug kun de ladeaggregater, der findes på

tilbehørssiden. Kun disse ladeaggregater er

afstemt i forhold til den Li-ion-akku, der bru-

ges på dit el-værktøj.

Bemærk: Akkuen er til dels oplades ved udleve-

ringen. For at sikre at akkuen fungerer 100 %

oplades akkuen helt før første ibrugtagning.

Li-ion-akkuen kan oplades til enhver tid, uden at

levetiden forkortes. En afbrydelse af opladnin-

gen beskadiger ikke akkuen.

Li-ion-akkuen er beskyttet mod afladning med

„Electronic Cell Protection (ECP)“. Er akkuen af-

ladet, slukkes el-værktøjet med en beskyttelses-

kontakt: Indsatsværktøjet bevæger sig ikke me-

re.

Tryk ikke videre på start-stop-

kontakten efter automatisk sluk-

ning af el-værktøjet. Akkuen kan blive beskadi-

get.

Akkuen er udstyret med en NTC-tempera-

turovervågning, som kun tillader en opladning i

temperaturområdet mellem 0 °C og 45 °C. Der-

ved opnås en høj levetid for akkuen.

Læs og overhold henvisningerne mhr. bortskaf-

felse.

Akku tages ud

Akkuen 4 har to låsetrin, der forhindrer, at akku-

en falder ud, hvis man skulle komme til at trykke

på akku-udløserknappen 5 ved et tilfælde. Så

længe akkuen sidder i el-værktøjet, holdes den i

position af en fjeder.

Akkuen tages ud 4 ved at trykke på udløserta-

sten 5 og trække akkuen forud ud af el-værktø-

jet. Undgå brug af vold.

Akku-ladetilstandsindikator (kun for 3,0 Ah-

akku) (se Fig. A)

De tre grønne LED-lamper på akku-ladetil-

standsindikatoren 23 viser akkuens ladetilstand

4. Af sikkerhedstekniske grunde kan ladetilstan-

den kun kontrolleres, når el-værktøjet står stille.

Tryk på tasten 22 for at få vist ladetilstanden.

Dette er også muligt, når akkuen er taget af 4.

Lyser der ikke nogen LED, når der trykkes på ta-

sten 22, er akkuen defekt og skal skiftes.

Montering af beskyttelsesanordninger

f Tag akkuen ud af el-værktøjet, før der arbej-

des på el-værktøjet (f.eks. vedligeholdelse,

værktøjsskift osv.) samt før det transporte-

res og lægges til opbevaring. Utilsigtet akti-

vering af start-stop-kontakten er forbundet

med kvæstelsesfare.

Bemærk: Opstår brud på slibeskiven under ar-

bejdet eller beskadiges holdeanordningerne på

beskyttelseskappen/på el-værktøjet, skal el-

værktøjet omgående sendes til et autoriseret

værksted, adresser se afsnit „Kundeservice og

kunderådgivning“.

Beskyttelseskappe til slibning

Sæt beskyttelseskappen 9

på spindelhalsen. Tilpas

beskytteleskappens 9 posi-

tion i forhold til arbejdets

krav. Fastlås beskyttelses-

kappen 9 ved at spænde

stilleskruen 8 med unbra-

konøglen 3.

f Indstil beskyttelseskappen 9 på en sådan

måde, at brugeren ikke udsættes for gnist-

regn.

PAS PÅ

LED Kapacitet

Konstant lys 3 x grøn

≥ 2/3

Konstant lys 2 x grøn

≥ 1/3

Konstant lys 1 x grøn

<1/3

Blinklys 1 x grøn

Reserve
