16 | Deutsch
1 609 929 U65 | (4.11.09) Bosch Power Tools
Schleif-/Trennscheibe
Beachten Sie die Abmessungen der Schleifwerk-
zeuge. Der Lochdurchmesser muss zum Aufnah-
meflansch passen. Verwenden Sie keine Adap-
ter oder Reduzierstücke.
Achten Sie bei der Verwendung von Diamant-
Trennscheiben darauf, dass der Drehrichtungs-
pfeil auf der Diamant-Trennscheibe und die
Drehrichtung des Elektrowerkzeuges (siehe
Drehrichtungspfeil auf dem Getriebekopf) über-
einstimmen.
Die Reihenfolge der Montage ist auf der Gra-
fikseite ersichtlich.
Zum Befestigen der Schleif-/Trennscheibe
schrauben Sie die Spannmutter 12 auf und
spannen diese mit dem Zweilochschlüssel, sie-
he Abschnitt „Schnellspannmutter“.
f Überprüfen Sie nach der Montage des
Schleifwerkzeuges vor dem Einschalten, ob
das Schleifwerkzeug korrekt montiert ist
und sich frei drehen kann. Stellen Sie si-
cher, dass das Schleifwerkzeug nicht an der
Schutzhaube oder anderen Teilen streift.

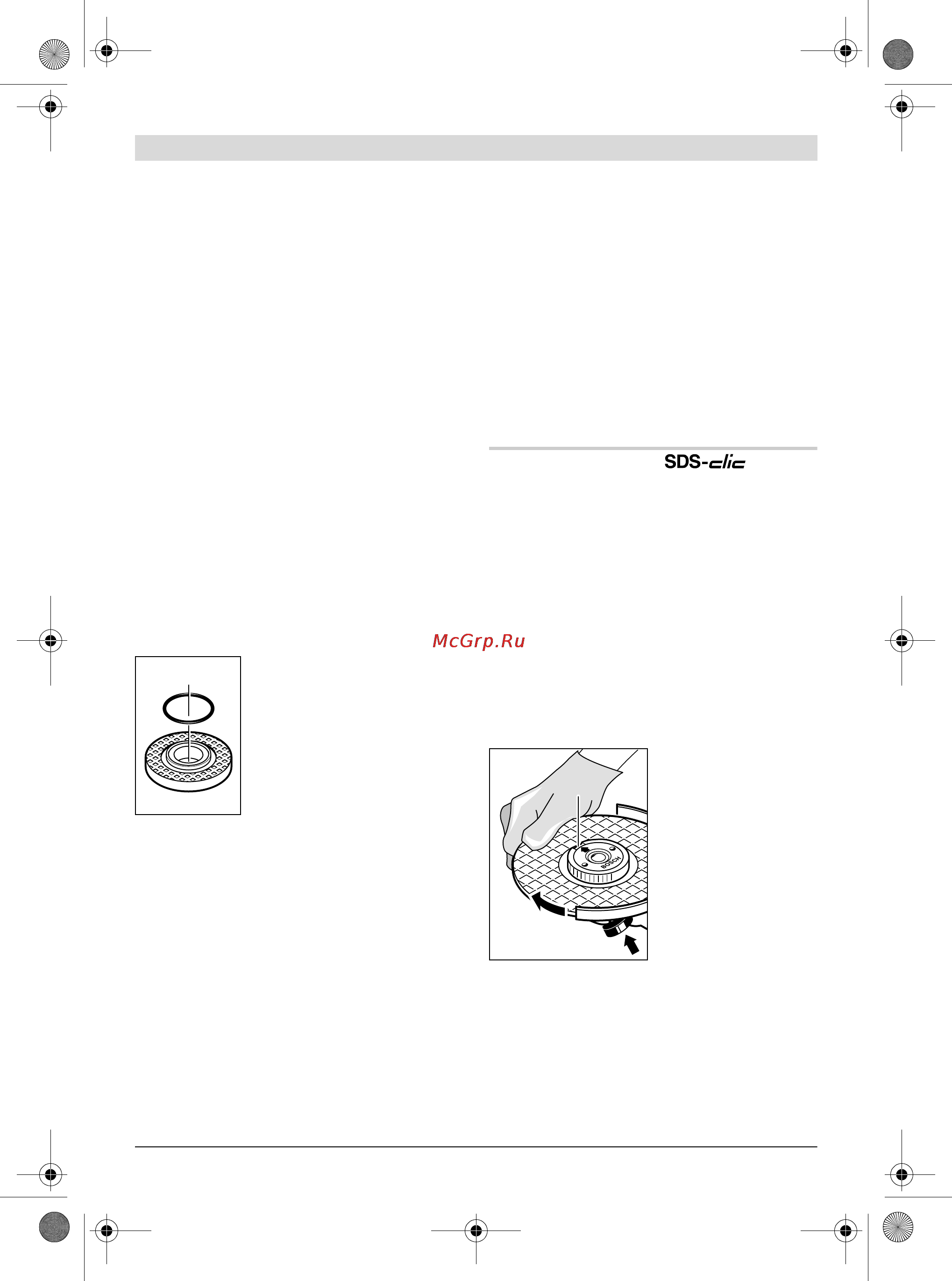

Im Aufnahmeflansch 10 ist um
den Zentrierbund ein Kunst-
stoffteil (O-Ring) eingesetzt.
Fehlt der O-Ring oder ist er
beschädigt, muss er unbe-
dingt ersetzt werden (Sach-
nummer 1 600 210 039), be-
vor der Aufnahmeflansch 10
montiert wird.
Fächerschleifscheibe
f Montieren Sie für Arbeiten mit der Fächer-
schleifscheibe immer den Handschutz 17.
Gummi-Schleifteller
f Montieren Sie für Arbeiten mit dem Gummi-
schleifteller 18 immer den Handschutz 17.
Die Reihenfolge der Montage ist auf der Gra-
fikseite ersichtlich.
Schrauben Sie die Rundmutter 20 auf und span-
nen Sie diese mit dem Zweilochschlüssel.
Topfbürste/Scheibenbürste
f Montieren Sie für Arbeiten mit der Topf-
bürste oder Scheibenbürste immer den
Handschutz 17.
Die Reihenfolge der Montage ist auf der Gra-
fikseite ersichtlich.
Die Topfbürste/Scheibenbürste muss sich so
weit auf die Schleifspindel schrauben lassen,
dass sie am Schleifspindelflansch am Ende des
Schleifspindelgewindes fest anliegt. Spannen
Sie die Topfbürste/Scheibenbürste mit einem
Gabelschlüssel fest.
Schnellspannmutter
Zum einfachen Schleifwerkzeugwechsel ohne
die Verwendung weiterer Werkzeuge können Sie
anstatt der Spannmutter 12 die Schnellspann-
mutter 13 verwenden.
f Die Schnellspannmutter 13 darf nur für
Schleif- oder Trennscheiben verwendet
werden.
Verwenden Sie nur eine einwandfreie, unbe-
schädigte Schnellspannmutter 13.
Achten Sie beim Aufschrauben darauf, dass
die beschriftete Seite der Schnellspannmutter
13 nicht zur Schleifscheibe zeigt; der Pfeil
muss auf die Indexmarke 27 zeigen.
Drücken Sie die Spin-
del-Arretiertaste 1 um
die Schleifspindel fest-
zustellen. Um die
Schnellspannmutter
festzuziehen, drehen
Sie die Schleifscheibe
kräftig im Uhrzeiger-
sinn.
27
OBJ_BUCH-1102-002.book Page 16 Wednesday, November 4, 2009 3:23 PM
