264 | Русский
1 609 929 U65 | (4.11.09) Bosch Power Tools
Шлифовальный круг/oтрезной круг
Учитывайте размеры шлифовальных инстру-
ментов. Диаметр посадочного отверстия
должен соответствовать опорному фланцу. Не
применяйте переходники или адаптеры.
При применении алмазных отрезных кругов
следите за тем, чтобы стрелка направления
вращения на алмазном отрезном круге
соответствовала направлению вращения
электроинструмента (см. стрелку на
редукторной головке).
Последовательность монтажа показана на
странице с иллюстрациями.
Для крепления шлифовального/отрезного
круга навинтите зажимную гайку 12 и затяните
ее ключом для круглых гаек с 2-мя торцовыми
отверстиями, см. раздел «Быстрозажимная
гайка».
f После монтажа шлифовального
инструмента проверьте перед
включением правильность монтажа и
свободное вращение инструмента.
Проверьте свободное вращение
шлифовального инструмента без трения о
защитный кожух или другие части.

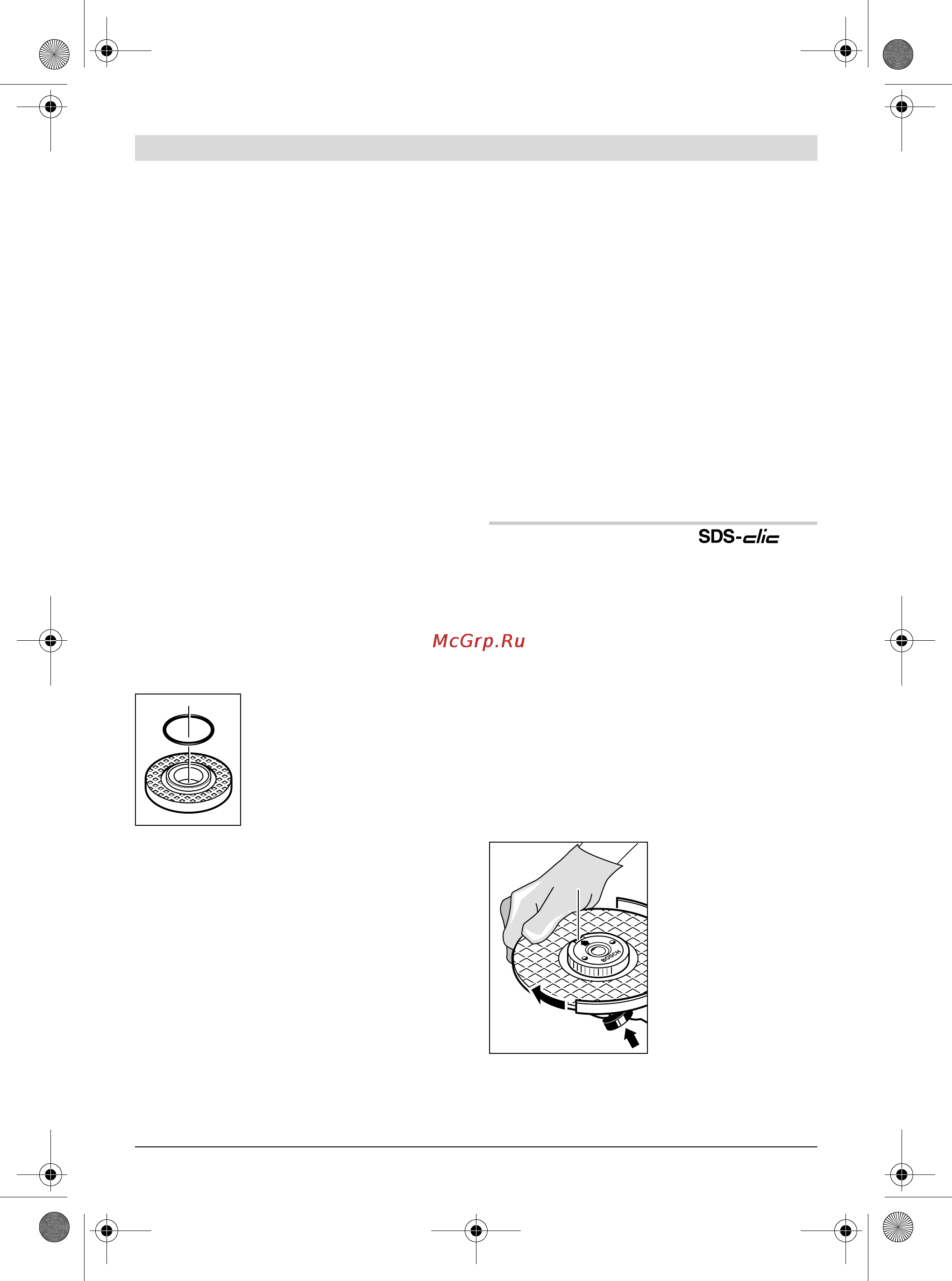

В посадочный фланец 10
вставлена вокруг буртика
центрирования пластмассо-
вая деталь (круглое кольцо).
Если кольцо отсутствует или
повреждено, то его следует
обязательно установить или
заменить (товарный №
1 600 210 039) перед монтажом посадочного
фланца 10.
Веерный шлифовальный круг
f Для работ с веерным шлифовальным
кругом всегда устанавливайте защиту
руки 17.
Резиновая шлифовальная тарелка
f Для работ с резиновой шлифовальной
тарелкой 18 всегда устанавливайте
защиту руки 17.
Последовательность монтажа показана на
странице с иллюстрациями.
Навинтите круглую гайку 20 и затяните ее
ключом для круглых гаек с 2-мя торцовыми
отверстиями.
Чашечная щетка/дисковая щетка
f Для работ с чашечной щеткой всегда
устанавливайте защиту руки 17.
Последовательность монтажа показана на
странице с иллюстрациями.
Чашечная/дисковая щетка должна
навинчиваться на шпиндель так, чтобы фланец
шпинделя плотно прилегал в конце резьбы
шпинделя. Крепко затяните чашечную/
дисковую щетку вилкообразным ключом.
Быстрозажимная гайка
Для простой смены шлифовального инстру-
мента без применения инструментов Вы мо-
жете использовать вместо зажимной гайки 12
быстрозажимную гайку 13.
f Быстрозажимную гайку 13 разрешается
использовать только для шлифовальных и
отрезных кругов.
Применяйте только безупречную, не имею-
щую повреждений быстрозажимную гайку
13.
При навинчивании следите за тем, чтобы
сторона гайки с надписью 13 не была
обращена к шлифовальному кругу; стрелка
должна показывать на индексную метку 27.
Для фиксирования
шлифовального
шпинделя нажмите
кнопку фиксирования
шпинделя 1. Для
затягивания
быстрозажимной
гайки поверните
шлифовальный круг с
усилием по часовой
стрелке.
27
