Italiano | 93
Bosch Power Tools 1 609 929 U65 | (4.11.09)
Utilizzando mole da taglio diamantate, accertar-
si che la freccia indicante il senso di rotazione
applicata sulla mola da taglio diamantata corri-
sponda al senso di rotazione dell’elettroutensile
(vedere freccia indicante il senso di rotazione
applicata sulla testata ingranaggi).
La sequenza del montaggio è riportata sulla pa-
gina con la rappresentazione grafica.
Per il fissaggio della mola abrasiva da sgrosso e
taglio avvitare il dado di serraggio 12 e stringer-
lo con la chiave a forcella, vedere paragrafo «Da-
do di serraggio rapido».
f Dopo il montaggio dell’utensile abrasivo ve-
rificare prima dell’accessione, se l’utensile
abrasivo è montato in modo corretto e può
essere girato senza impedimenti. Assicurar-
si che l’utensile abrasivo non venga a con-
tatto con la cuffia di protezione o altre parti.

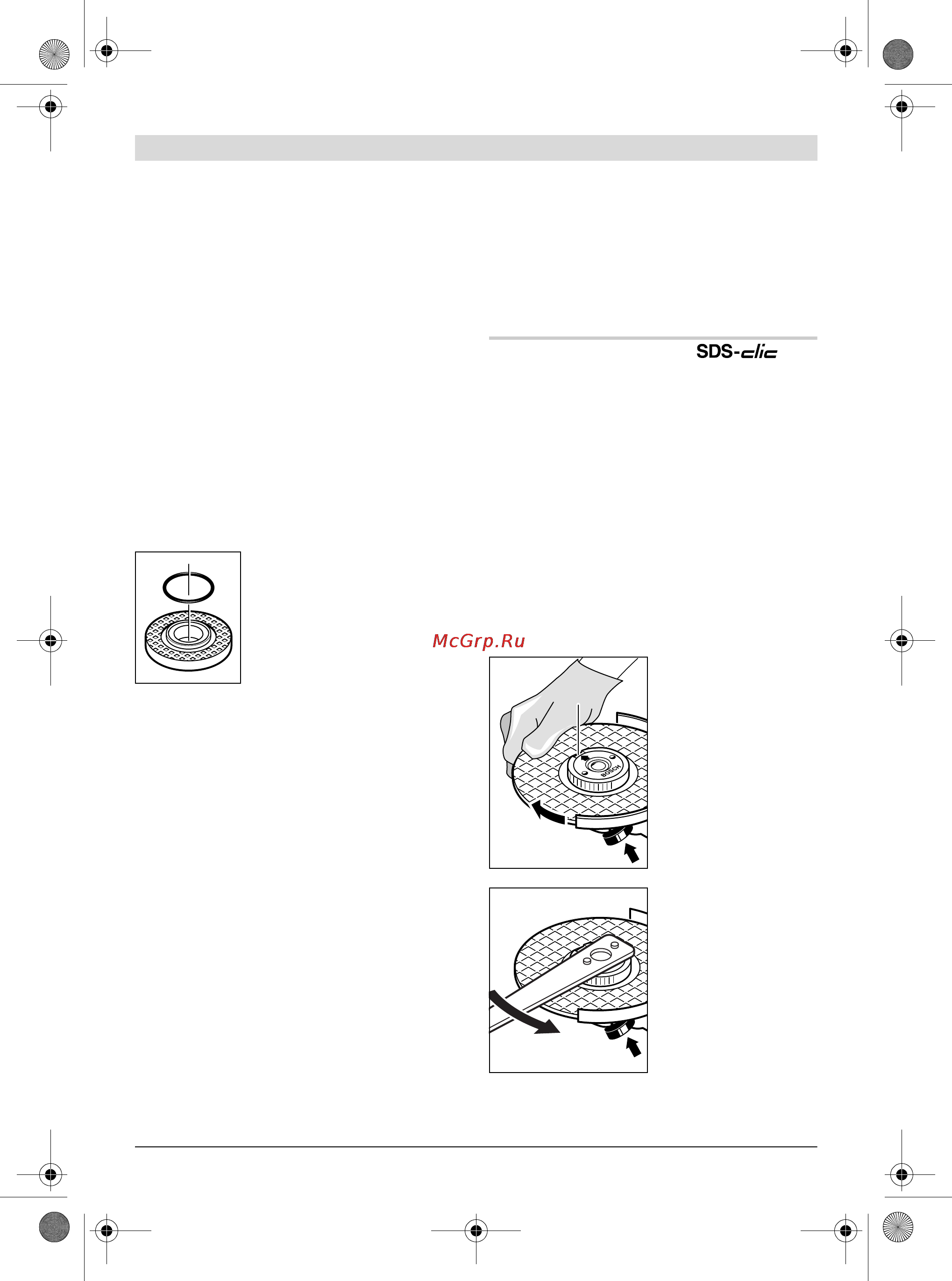

Nella flangia 10 intorno al col-
lare di centraggio si trova ap-
plicato un componente in pla-
stica (anello O). In caso
dovesse mancare l’anello O,
oppure dovesse essere difet-
toso, è assolutamente neces-
sario sostituirlo (codice pro-
dotto 1 600 210 039) prima che vi venga
montata la flangia 10.
Disco lamellare
f Per lavori con il disco lamellare montare
sempre la protezione mano 17.
Platorello in gomma
f Per lavori con il platorello in gomma 18
montare sempre la protezione mano 17.
La sequenza del montaggio è riportata sulla pa-
gina con la rappresentazione grafica.
Avvitare il dado cilindrico 20 e stringerlo utiliz-
zando la chiave a forcella.
Spazzola a tazza/spazzola piatta (a fili intrec-
ciati)
f Per lavori con la spazzola a tazza oppure la
spazzola piatta (a fili intrecciati) montare
sempre la protezione mano 17.
La sequenza del montaggio è riportata sulla pa-
gina con la rappresentazione grafica.
La spazzola a tazza/spazzola piatta deve poter
essere avvitata sulla filettatura alberino in modo
da aderire perfettamente alla flangia del mandri-
no portamola alla fine dell’attacco alberino filet-
tato. Stringere bene la spazzola a tazza/spazzola
piatta (a fili intrecciati) utilizzando una chiave
fissa.
Dado a serraggio rapido
Per una sostituzione veloce dell’utensile abrasi-
vo senza l’impiego di ulteriori attrezzi, al posto
del dado di serraggio 12 è possibile utilizzare il
dado di serraggio rapido 13.
f Il dado di serraggio rapido 13 può essere
utilizzato soltanto per mole abrasive da
sgrosso e taglio.
Utilizzare esclusivamente dadi di serraggio ra-
pido 13 intatti ed in perfetto stato.
Avvitandolo, accertarsi che la parte su cui si
trovano le scritte del dado di serraggio rapido
13 non indichi verso il disco abrasivo; la freccia
deve indicare verso la marcatura di posiziona-
mento 27.
Premere il tasto di ar-
resto alberino 1 in mo-
do da bloccare l’alberi-
no. Per stringere forte
il dado di serraggio ra-
pido, ruotare la mola
abrasiva con forza in
senso orario.
Un dado di serraggio
rapido intatto ed avvi-
tato a regola d’arte può
essere sbloccato ma-
nualmente girando in
senso antiorario l’anel-
lo zigrinato.
Non cercare mai di
sbloccare un dado di
serraggio rapido con
una tenaglia ma utiliz-
zare una chiave a forcella. Applicare la chiave a
forcella come indicato nell’illustrazione.
27
OBJ_BUCH-1102-002.book Page 93 Wednesday, November 4, 2009 3:23 PM
