Установка конвектора на ножки

1. Достаньте 2 опорные ножки из упаковки конвектора.

2. Переверните прибор так, чтобы его нижняя часть находилась

вверху.

3. Приложите опорные ножки к нижней части прибора с левой

и правой сторон таким образом, чтобы крепежные отверстия

совпадали с отверстиями на корпусе прибора.

1. Раскройте заводскую упаковку и аккуратно извлеките из нее

прибор.

2. Удалите любые уплотнители из пенопласта с краев прибора и

освободите его от полиэтилена.

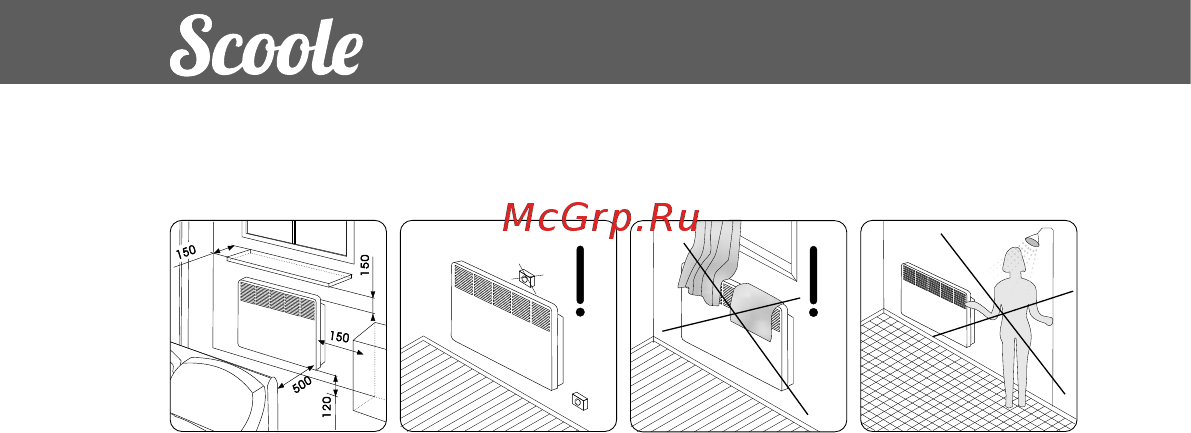

3. В соответствии с рис. 2 определите место установки конвектора с

соблюдением минимальных расстояний от предметов и пола.

4. Отметьте высоту, на которой необходимо установить конвектор и

поставьте видимые метки в крепежных отверстиях кронштейнов из

комплекта поставки.

5. Просверлите в стене отверстия необходимого диаметра по

меткам, вставьте дюбели, закрепите кронштены, закрутив устано-

вочные винты.

6. Прикрутите к задней панели конвектора пластмассовые ограни-

чители из комплекта поставки с правой и с левой сторон внизу.

7. Осуществите монтаж конвектора на стену, сопоставляя вырезы на

задней панели конвектора с выступами кронштейнов установлен-

ных на стене.

8. Проверьте надежность монтажа.

6. УСТАНОВКА

Установка конвектора на стену

Рис. 2

Размеры указаны в миллиметрах
