инструкция по эксплуатации станка JET модели GHD-46PF
4
3.3 Прочие опасности
При использовании данного станка в соответст-
вии с правилами тем не менее остаются некото-
рые дополнительные опасности.
Вращающийся патрон, резец и стружка могут на-
нести повреждения.
Отлетающая стружка и горячие рабочие заготов-
ки могут нанести травму.
Стружка, пыль и шум представляют опасность
для здоровья. Обязательно надевайте средства
персональной защиты, такие как защитные очки,
респиратор и средства защиты органов слуха.
Использование неправильного электропитания
или поврежденного силового кабеля может при-
вести к электротравмам.
4. Характеристики станка
4.1 Технические данные
Макс. диаметр сверления ............................... 50 мм
Макс. нарезаемая резьба .................................. M33
Макс. диаметр торцевой фрезы ................... 100 мм
Макс. диаметр концевой фрезы ..................... 25 мм
Частота вращения шпинделя, 6 ..... 50-1510 об/мин
Конус шпинделя .......................................... Морзе 4
Вылет шпинделя ........................................... 340 мм
Диаметр пиноли шпинделя ........................... 100 мм
Ход пиноли шпинделя .................................. 200 мм
Автоматическая подача .......... 0,1/0,2/0,3/0,4 мм/об
Расстояние шпиндель-стол .......................... 713 мм
Расстояние шпиндель-основание .............. 1469 мм
Диаметр колонны .......................................... 160 мм
Размер стола ......................................... 600x600 мм
Размер основания ............................... 1026х580 мм
T-образные пазы, 2 ......................................... 16 мм
Расстояние между пазами ............................ 200 мм
Объем бака СОЖ ....................................... 8 литров
Насос подвода СОЖ ..................................... 0,1 кВт
Выходная мощность ....................... 3,0 кВт/S
1
100%
Потребляемая мощность .................. 4,5 кВт/S
6
40%
Питание ...................................... 380В ~3L/PE 50Гц
Габаритные размеры ................. 1026x600x2324 мм
Масса .............................................................. 750 кг
*Примечание: Спецификация данной инструкции
является общей информацией. Данные техниче-
ские характеристики были актуальны на момент
издания руководства по эксплуатации. Произво-
дитель оставляет за собой право на изменение
конструкции и комплектации оборудования без
уведомления потребителя.
Настройка, регулировка, наладка и техническое
обслуживание оборудования осуществляются по-
купателем.
В технических характеристиках станков указа-
ны предельные значения зон обработки, для
оптимального подбора оборудования и уве-
личения сроков эксплуатации выбирайте
станки с запасом.
4.2 Уровень шума
Уровень звукового давления (EN 11202):
На холостом ходу при максимальной скорости
76,2 dB (A)
Указанная величина – это уровень излучения, ко-
торый не обязательно рассматриваются безопас-
ные уровни для работы. Эта информация дается,
чтобы позволить пользователю лучше оценить
опасности и риски, связанные с эксплуатацией.
4.3 Комплект поставки
Оправка сверлильного патрона B16/MK4
Рукоятка перемещения стола
Система подвода СОЖ
Инструмент для обслуживания
Руководство по эксплуатации
Деталировка

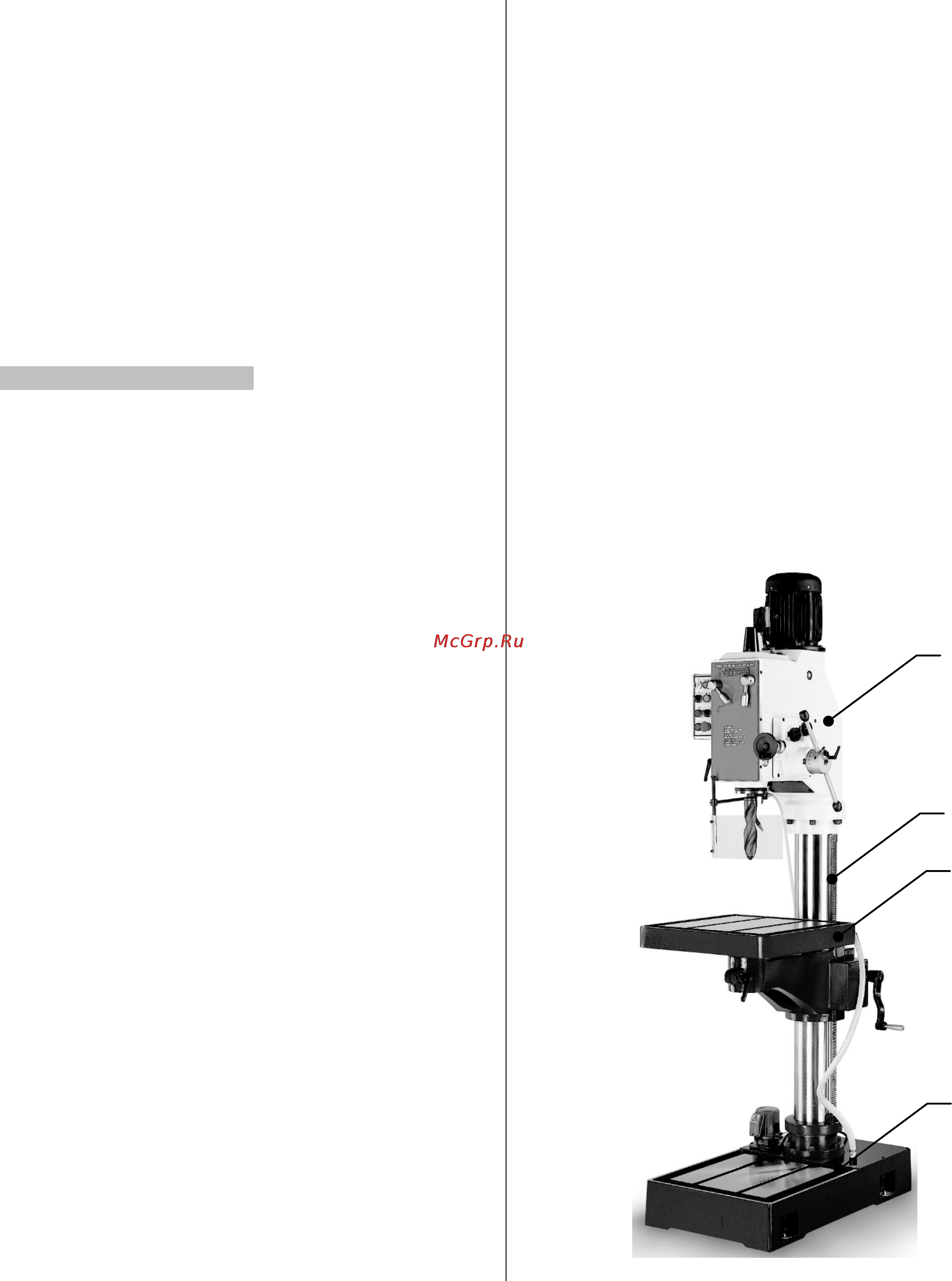

4.4 Описание станка
Рис. 1
А
В
С
D
