Для работы с 70-ти вольтовой линией можно установить значение от 60 Вт (83 Ом) до 7,5

Вт (666 Ом).

Для работы со 100 вольтовой линией можно установить значение от 60 Вт (166 Ом) до 7,5

Вт (1,33 кОм).

Предупреждение: перед включением усилителя, убедитесь, что правильно выбрана

мощность поворотным переключателем и режим работы – переключатель Passive-Line

70.7V/100V.

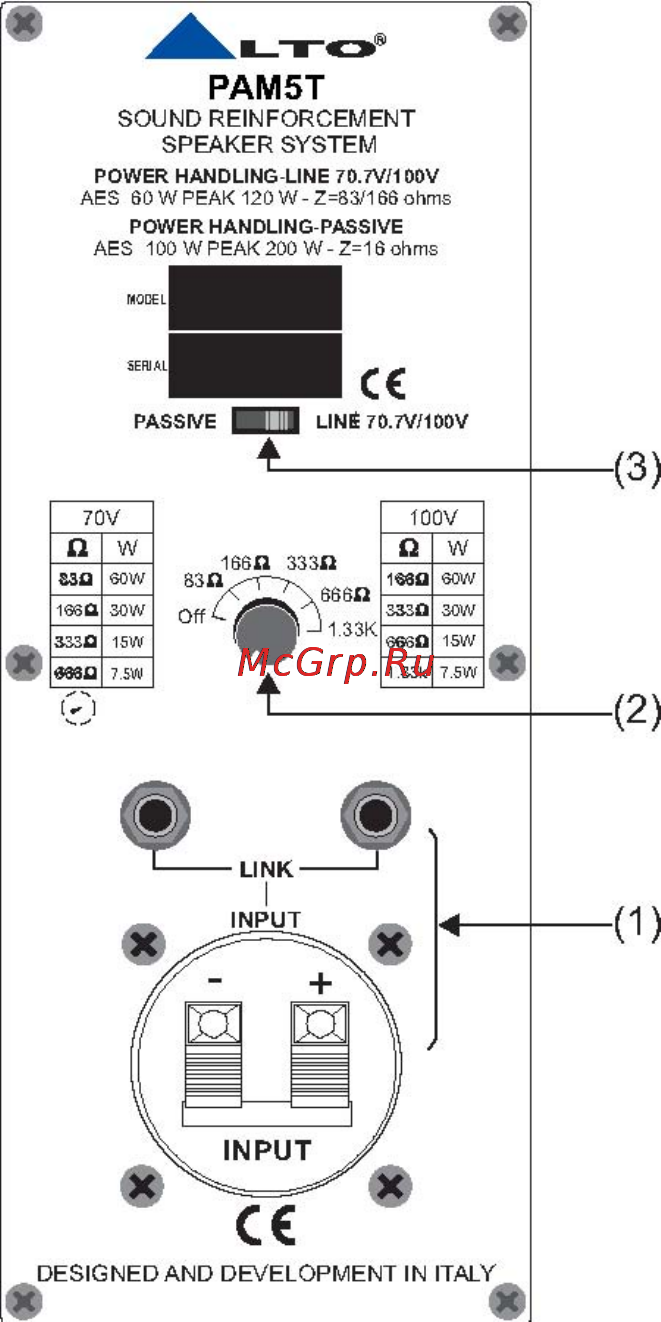

3.2. Элементы управления

(1) Input / Link

PAM5 снабжены двумя типами разъемов, моно ¼ джеками (1) и нажимным клеммами.

Положительный контакт обозначается знаком (+) или красным цветом. В случае

использования моно ¼ джека положительным является его кончик (tip).

Отрицательный контакт обозначается знаком (-) или черным цветом. В случае

использования моно ¼ джека положительным является его корпус (sleeve).

Второе гнездо ¼ джека предназначено для подключения второго монитора

к той же линии.

(2) Поворотный переключатель выбора желаемой рабочей мощности PAM5 – от 7,5 до 60

Вт для линий 70 или 100 Вольт. В положении Off громкоговоритель отключен от линии.

(3) Переключатель Passive-Line 70.7V/100V

Позволяет выбрать режим работы громкоговорителя между пассивным, 16 Ом и

трансляционным, 70-100 Вольт.
