При стандартном подсоединении водонагреватель работает под
давлением, определяемым давлением в магистрали.
Подсоединение входной трубы водонагревателя к системе
водоснабжения осуществляется через предохранительный клапан,
входящий в комплект поставки.
Подключение показано на примере водонагревателя ВН-15Н, на
других моделях водонагревателей подключение аналогичное:

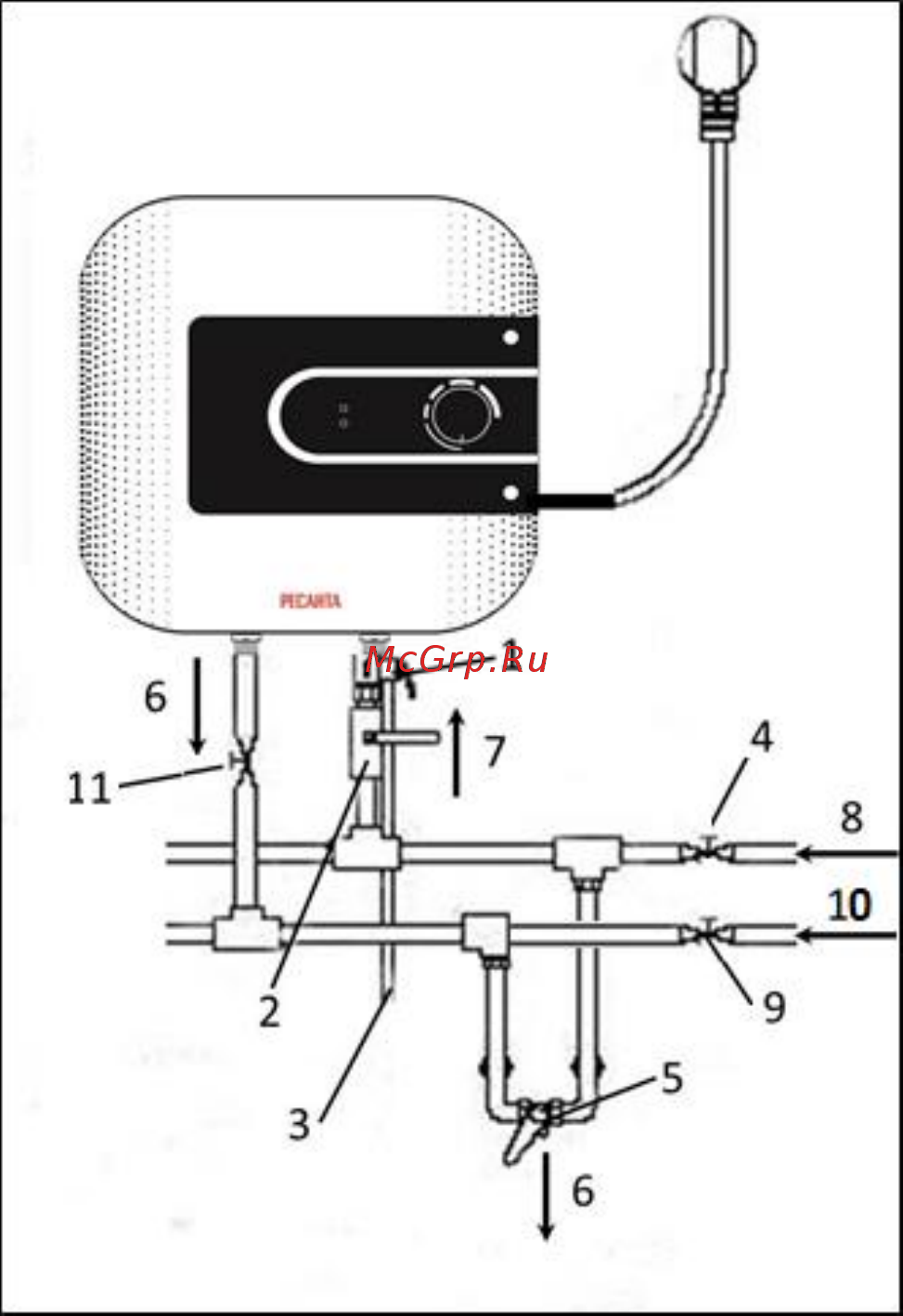

Рис. 4. Схема подключения водонагревателя
1. Односторонний предохранительный клапан
2. Кран подачи холодной воды в водонагреватель
3. Гибкая труба для выпуска воды из предохранительного клапана
4. Кран подачи холодной воды
5. Смесительный кран
6. Направление выхода горячей воды
7. Направление входа холодной воды
8. Направление подвода воды
9. Кран подвода стационарной горячей воды
10. Направление подвода стационарной горячей воды
11. Кран подачи горячей нагретой воды из водонагревателя
