Уважаемый покупатель!

Вы приобрели слесарные поворотные тиски, изго-

товленные в КНР под контролем российских специ-

алистов по заказу ООО «ЭНКОР-Инструмент-

Воронеж».

Перед вводом в эксплуатацию тисков внимательно и

до конца прочтите настоящее руководство по

эксплуатации и сохраните его на весь срок

использования слесарных поворотных тисков.

1. НАЗНАЧЕНИЕ

Слесарные поворотные тиски далее (тиски) - приспо-

собление, предназначенное для установки и закрепле-

ния заготовки при выполнении слесарных, сборочных и

подобных работ. Тиски закрепляются на верстаке (ра-

бочем столе). Устройство тисков обеспечивает удобное

позиционирование зажатой заготовки за счёт конструк-

ции, предусматривающей поворот в двух плоскостях на

угол 360º. Тиски обеспечивают надёжное удержание

плоских и цилиндрических заготовок, а также труб. Тис-

ки оборудованы наковальней для рихтовки заготовок.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Основные параметры приведены в таблице:

Наименование параметра

Значение

Ширина рабочих губок, мм

100

Ход подвижной губки (зев), мм

100

Глубина зева, мм

Размер наковальни (длина × ширина), мм

65×48

Масса, кг

В связи с постоянным совершенствованием техниче-

ских характеристик изделий, оставляем за собой право

вносить изменения в конструкцию и комплектность.

При необходимости информация об этом будет

прилагаться отдельным листом.

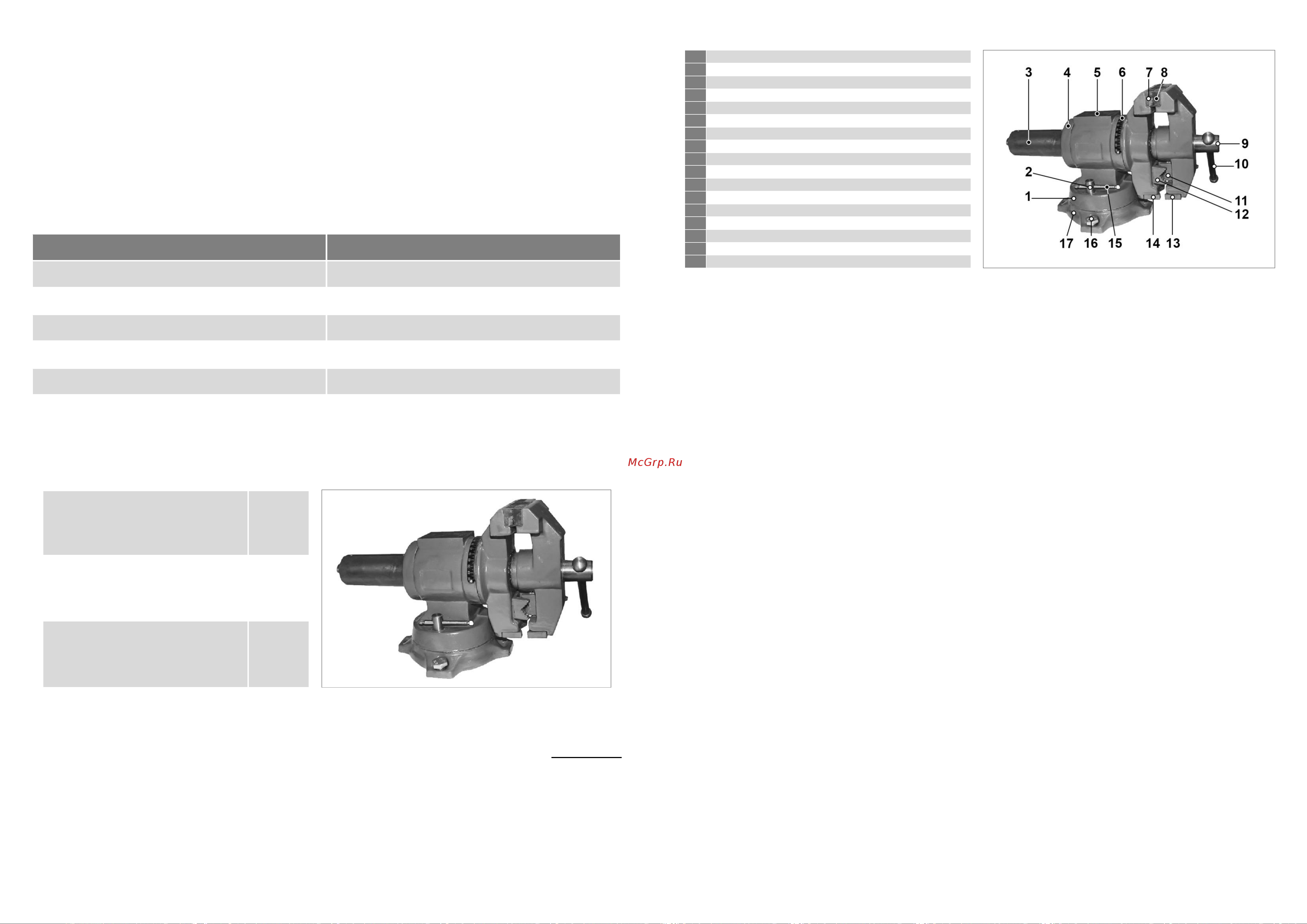

3. КОМПЛЕКТНОСТЬ (Рис. 1)

В комплект поставки входит (Рис. 1):

4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

ВНИМАНИЕ! Перед началом работы внимательно

изучите руководство по эксплуатации и указания по

технике безопасности выполнения намеченных работ.

4.1. Тиски должны быть исправными, чистыми, сухими

и надёжно закреплены на верстаке или рабочем столе.

Во избежание налипания опилок перед началом рабо-

ты протрите тиски насухо.

4.2. Надёжно закрепите обрабатываемую заготовку в

тисках. Устанавливайте заготовку по центру губок тис-

ков, при зажатии заготовки губки должны быть парал-

лельны (не перекашивайте).

4.3. Не используйте тиски с повреждёнными губками,

что не обеспечивает надёжное крепление заготовки.

4.4. При закреплении заготовки в тисках запрещается

использовать удлинители ручки ходового винта.

4.5. Запрещается вносить любые изменения в кон-

струкцию, предусмотренную заводом- изготовителем.

ВНИМАНИЕ! Невыполнение правил техники безопас-

ности может стать причиной тяжелой травмы.

Тиски поворотные

1 шт.

Рис. 1

Упаковка

1 шт.

Руководство по эксплуатации

1 экз.

5. УСТРОЙСТВО ТИСКОВ (Рис. 2)

6. УСТАНОВКА ТИСКОВ, ЗАКРЕПЛЕНИЕ ЗАГОТОВКИ (Рис. 2)

6.1. Установите тиски на равной и прочной поверхности

верстака (рабочего стола). Произведите разметку и

просверлите отверстия для крепления тисков.

6.2. Через отверстия основания (17) прочно закрепите

тиски четырьмя болтами (16) на поверхности верстака.

(Болты крепления в состав комплектности не входят.)

6.3. Закрепление заготовки производится ручным усилием

оператора - вращением ручки (10) ходового винта (9).

6.4. Для поворота тисков необходимо ослабить два

винта фиксации (2), установить поворотный блок (1) в

выбранном положении; положение надёжно закрепите

ручками (15) винтов фиксации (2).

6.5. Для поворота губок (13, 14) или (11, 12) в верхнее

положение необходимо выкрутить два винта фиксации в

торце фланца (4), повернуть губки (13, 14) вертикально вверх;

положение закрепите винтами фиксации фланца (4).

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

7.1. Оберегайте тиски от механических повреждений.

7.2. После окончания работы очищайте тиски от стружки.

7.3. Периодически смазывайте все сопрягаемые по-

верхности и резьбу ходового винта (9), Рис. 2.

7.4. Не допускайте попадания на резьбовые детали

тисков абразивных материалов.

7.5. Храните и транспортируйте тиски чистыми и сма-

занными машинным маслом, обёрнутыми в промас-

ленную бумагу или полиэтилен, в оригинальной упаковке.

При хранении и транспортировке тисков не допускайте

падений, ударов и попадания на них жидкостей. Не

храните тиски в помещениях с агрессивными

веществами, жидкостями, газами.

8. КРИТЕРИИ ПРЕДЕЛЬНОГО СОСТОЯНИЯ, УТИЛИЗАЦИЯ

8.1. Критериями предельного состояния тисков явля-

ются: износ резьбы ходового винта (не обеспечивает

надёжное закрепление заготовки) или трещина в ме-

таллоконструкции.

8.2. Тиски и их детали, вышедшие из строя и не подле-

жащие ремонту, необходимо сдавать на специальные

приёмные пункты по утилизации. Не выбрасывайте

вышедшие из строя узлы и детали в бытовые отходы.

9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

ООО «ЭНКОР-Инструмент-Воронеж» гарантирует со-

ответствие тисков требованиям технической докумен-

тации. При соблюдении условий транспортировки, хра-

нения и эксплуатации гарантийный срок эксплуатации

слесарных поворотных тисков при продаже через

розничную сеть – 6 месяцев с даты продажи.

Назначенный срок службы – 5 лет.

Изготовитель: ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД

ЭКСПОРТ КО. ЛТД. Китай-Рм 339, № 551

ЛАОШАНУЧУН, ПУДОНГ, ШАНХАЙ, П.Р.

Импортер: ООО «ЭНКОР-Инструмент-Воронеж»:

394018, Воронеж, пл. Ленина, 8.

Тел./факс: (473)239-03-33; E-mail: opt@enkor.ru

10. ОТМЕТКА О ПРОДАЖЕ

Заполняет торговое предприятие:

Дата продажи ________________________

(число, месяц прописью, год)

Штамп магазина______________________

Продавец ______________________________

(подпись или штамп)

Поворотный блок

Рис. 2

Винт фиксации (2 шт.)

Направляющая

Фланец

Наковальня

Шкала

Губка тисков (неподвижная)

Губка тисков (подвижная)

Винт ходовой

Ручка ходового винта

Губка c насечкой (подвижная)

Губка c насечкой (неподвижная)

Губка V-образная (подвижная)

Губка V-образная (неподвижная)

Ручка винта фиксации (2 шт.)

Болт крепления (4 шт.)

Основание
