На оси ручки 8 находится гайка, которая фиксирует загрузочный стол 1 в необходимом

положении.

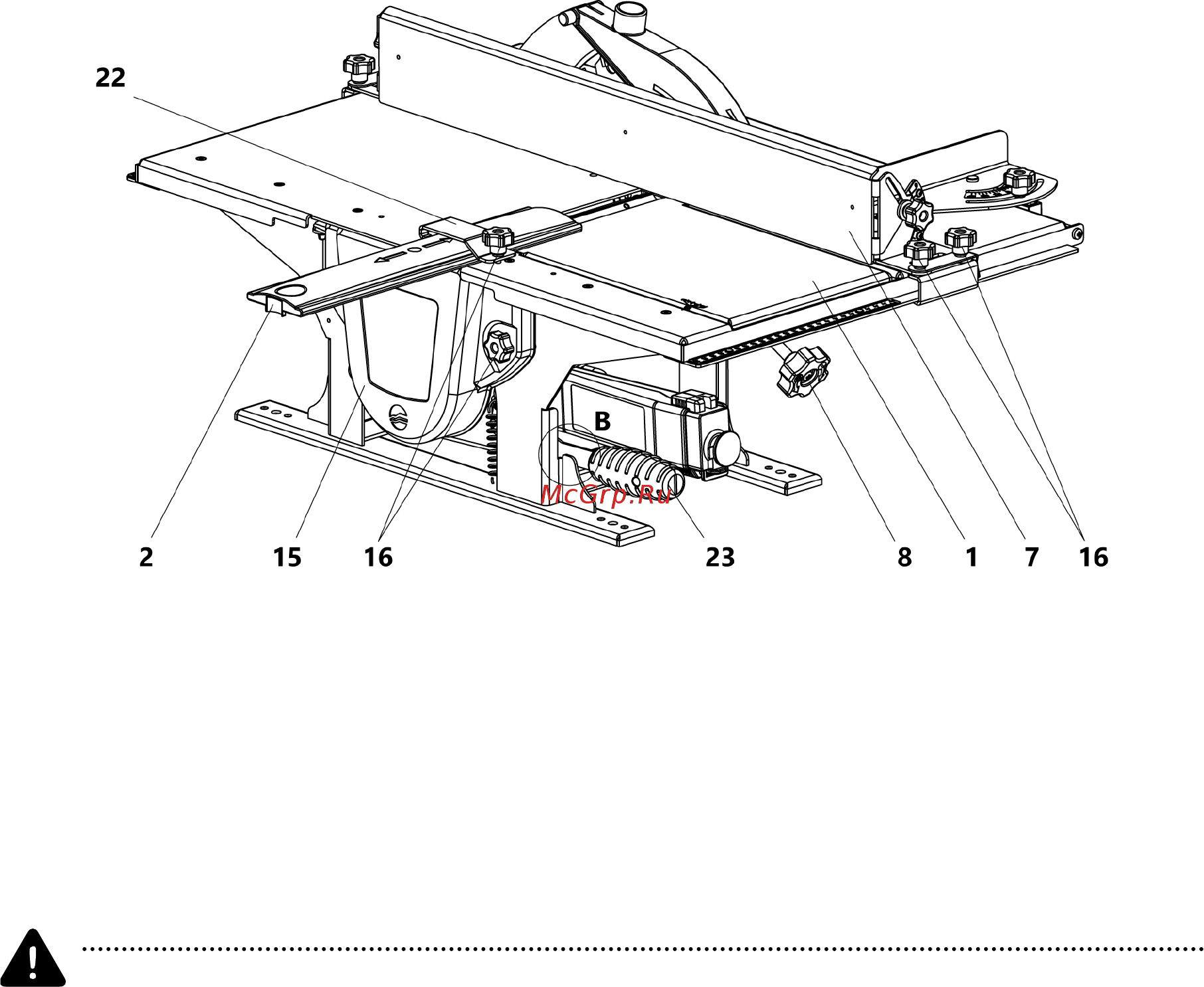

Рисунок 3. Общий вид станка при операции строгания

1 – загрузочный стол, 2 – ограждение ножевого вала, 7 – линейка, 8 – ручка, 15 – кожух защиты ремня, 16 – винт-

барашек, 22 – скоба, 23 – ручка

7.1.3 Установка ограждения

Ограждение ножевого вала 2 предназначено для защиты вращающегося во время работы

ножевого вала. Оно перемещается в скобе 22 и фиксируется винтом-барашком 16.

Если ширина строгания меньше 100 мм, то ограждение 2 должно закрывать нерабочую часть

вращающегося ножевого вала.

По окончании работы и во время перерывов в работе ограждение 2 должно

полностью закрывать ножевой вал.

7.1.4 Установка и настройка линейки

Линейка 7 предназначена для ориентирования обрабатываемой заготовки относительно

ножевого вала и обеспечивает ее прямолинейное перемещение и выполнение операций

строгания под углом к кромке заготовки.

Линейка 7 фиксируется четырьмя винтами-барашками 16, прижимаясь к нижней части пильного

стола станка. Она может быть установлена как перпендикулярно к столу, так и под углом.

Для установки линейки под углом необходимо ослабить крепление двух винтов-барашков 16,

установить линейку по шкале 18 (рис. 1) на необходимый угол, затянуть винты-барашки.

Линейка должна прилегать к пильному столу при любом угле наклона.

Шкала 18 имеет регулировку. Для этого необходимо выставить линейку 7 по угольнику,

обеспечив угол 90°, ослабить винты 19, выставить позицию «0» по указателю, зафиксировать

винты. Такую же операцию проделайте со шкалой с противоположной стороны.

7.1.5 Использование устройства прижимного

Для удобства и безопасности при строгании рекомендуется использовать дополнительное

приспособление 24 (рис. 4) – прижимное устройство БЕЛМАШ УП-05. В стандартный комплект

поставки не входит, приобретается дополнительно. Подробная информация на сайтах

www.belmash.by, www.belmash.ru.
