инструкция по эксплуатации листогибочного станка
6

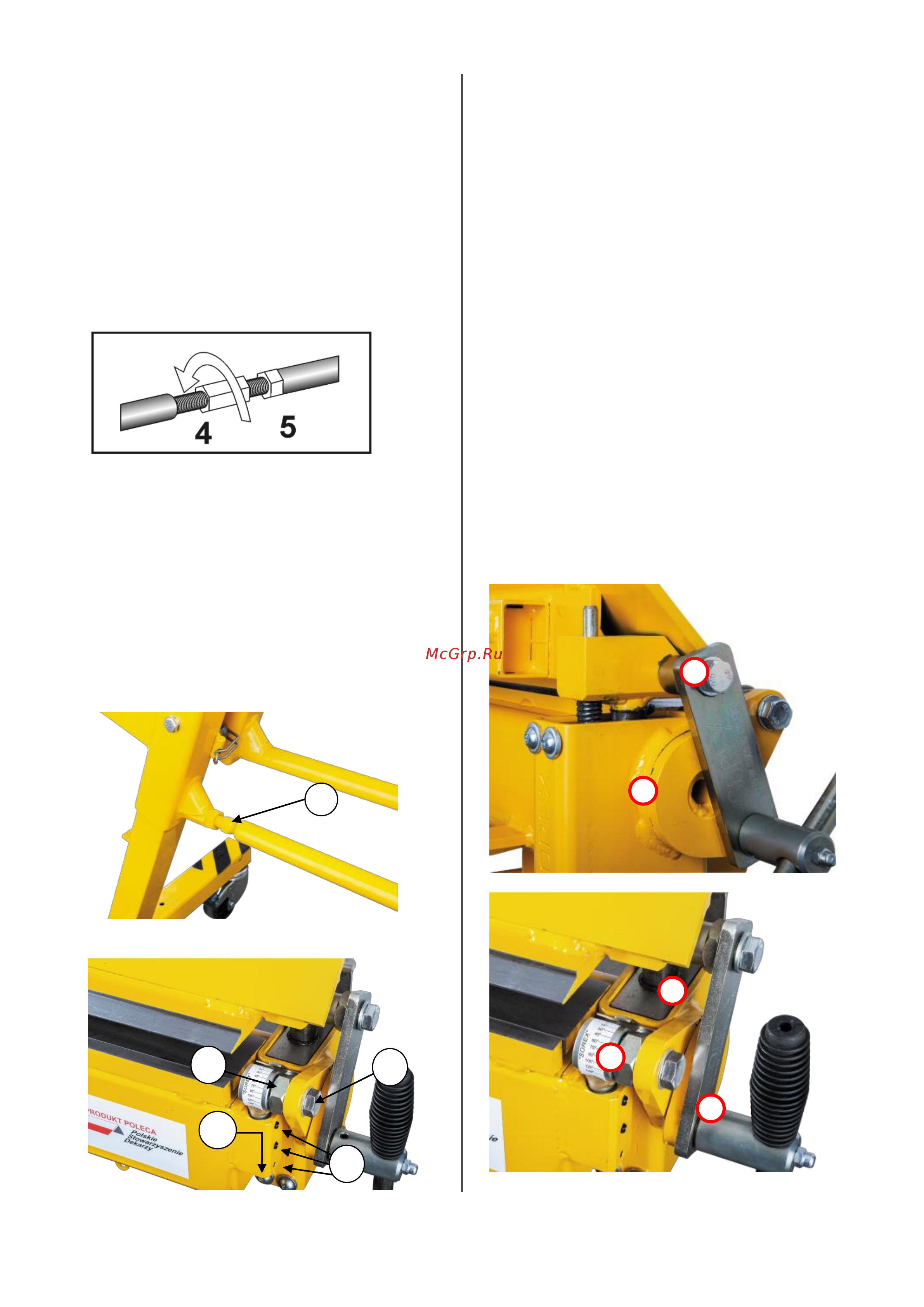

необходимо ослабить пару верхних болтов
(3) прижимной станции и затянуть пару
верхних болтов с противоположной
стороны. Основная балка должна
выглядывать из под прижимной на 0,2-0,3
мм у края станка. Наклон прижимной
балки по отношению к основной
регулируется парами нижних винтов (3а)
прижимной станции таким же образом.
По центру прижимная балка должна быть
заподлицо с основной. Для обесспечения
необходимого прогиба на регулировочной
тяге прижимной балки ослабьте
контргайку (5) и поворотом стяжной
шпильки. (4) добейтесь нужного
результата.
Основная балка
Основная балка должна быть выгнута
вверх по центру на 1,5-3 мм. Чем длиннее
модель станка, тем больше должен быть
выгиб. Регулировка выгиба производится
аналогично регулировке прогиба
прижимной балки, при помощи поворота
стяжной шпильки на регулировочной тяге
основной балки.(6)
Гибочная балка
Для уменьшения зазора между основной и
гибочной балкой ослабьте болт (8) и
поверните эксцентрик (7). Затяните болт
(8). Для регулировки положения балки по
высоте ослабьте шестигранником
установочные винты (9) и поверните
шестигранником на 8 мм винт (10). После
установки высоты затяните винты (9).
Радиус загиба листа можно уменьшить
(заострить кромку детали) или увеличить
(смягчить кромку детали) регулируя
высоту гибочной балки. Чем ниже уровень
гибочной балки, тем больше радиус
загиба.
ВНИМАНИЕ: минимальный радиус
загиба не должен быть меньше, чем
толщина заготовки!
Установите прогиб вверх для гибочной
балки аналогично основной, используя
регулировочную тягу на гибочной балке.
7. Смазка и обслуживание
Раз в неделю требуется смазывать
подвижные соединения листогиба
указанных на схеме.
